Binder、AIDL、远程服务结合源码学习记录

本篇文章为自己学习binder过程中的知识总结和疑惑的解答，此文不讲解具体的使用方法，只讲源码，有什么错误请批评指正，互相进步。

什么是binder

Binder主要作用是进程间通信，其他几种进程间通信方法有文件系统、socket、管道、Intents、ContentProviders、Messenger、Binder。

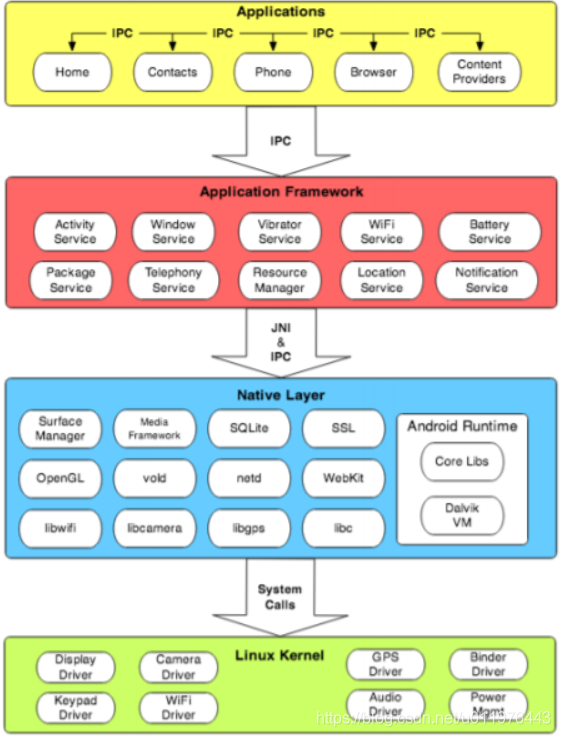

Android系统分为四层，从上往下分别是application应用层、Framework层、native层、驱动层，下图是盗的图：

Android中的应用层和服务层不在同一个进程，系统服务在单独的进程中，并且不同的应用分属不同的进程，保证每个进程可以单独的运行，实现应用层与系统层的隔离。

Binder是基于内存映射（mmap）实现，进程中的用户区域不可以和物理设备直接打交道，因此把磁盘上的数据读取到用户空间，需要经过两次拷贝：

第一次：从磁盘空间到内核空间

第二次：从内核空间到用户控件。

因此使用内存映射mmap建立物理介质和用户空间的映射可以减少拷贝次数，提高效率

Binder并非物理介质，因此Binder驱动使用mmap（）的映射关系，并非建立在物理介质和用户控件之间，而是建立内核空间和数据缓存空间的映射。

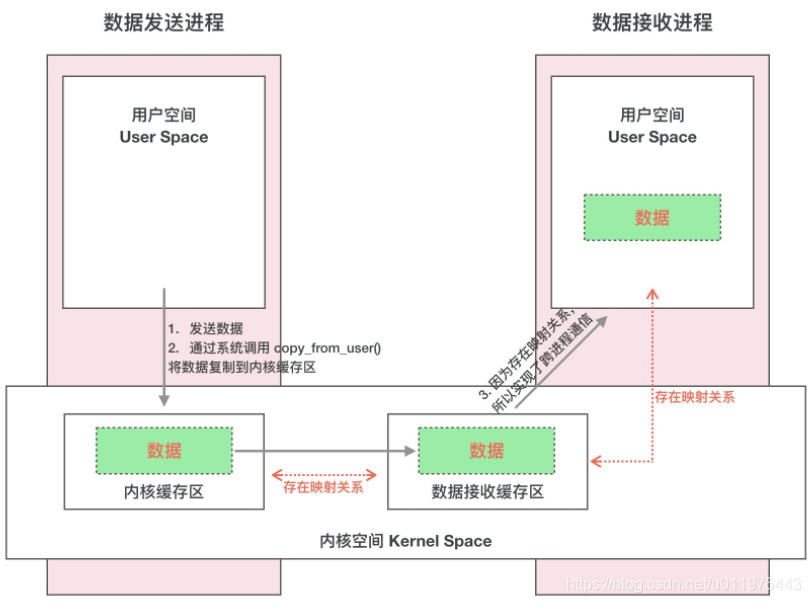

完整的Binder通信过程：
1、Binder驱动在内核空间创建一个数据接收缓冲区
2、内核空间开辟一块内核缓冲区，建立起内核缓存区域和内核中数据接受缓存区之间的映射，同时建立内核数据接收缓冲区和用户进程空间地址的映射关系。
3、发送方进程通过系统调用把数据复制到内核缓存区，由内核缓存区和接收进程之间的映射，把数据发送到了接收进程的用户控件，这样便完成了一次进程间的通信。
（这个图片也是直接盗的图）

binder中的transact和onTransact的区别

Binder实现远程通信的基础是IBinder，这个接口，而transact是这个接口中的方法

/**
 * Perform a generic operation with the object.
 *
 * @param code The action to perform.  This should
 * be a number between {@link #FIRST_CALL_TRANSACTION} and
 * {@link #LAST_CALL_TRANSACTION}.
 * @param data Marshalled data to send to the target.  Must not be null.
 * If you are not sending any data, you must create an empty Parcel
 * that is given here.
 * @param reply Marshalled data to be received from the target.  May be
 * null if you are not interested in the return value.
 * @param flags Additional operation flags.  Either 0 for a normal
 * RPC, or {@link #FLAG_ONEWAY} for a one-way RPC.
 */
public boolean transact(int code, Parcel data, Parcel reply, int flags)
    throws RemoteException;

而onTransact则是继承这个接口的Binder.java中的一个方法

/**
 * Default implementation is a stub that returns false.  You will want
 * to override this to do the appropriate unmarshalling of transactions.
 *
 * <p>If you want to call this, call transact().
 */
protected boolean onTransact(int code, Parcel data, Parcel reply,
        int flags) throws RemoteException {

transact作用是让你可以向远端的IBinder对象发出调用，第二个方法可以让你的远程对象可以相应接受到的调用，IBinder中的API均是同步执行，源码如下

/**
 * Default implementation rewinds the parcels and calls onTransact.  On
 * the remote side, transact calls into the binder to do the IPC.
 */
public final boolean transact(int code, Parcel data, Parcel reply,
        int flags) throws RemoteException {
    if (false) Log.v("Binder", "Transact: " + code + " to " + this);

    if (data != null) {
        data.setDataPosition(0);
    }
    boolean r = onTransact(code, data, reply, flags);
    if (reply != null) {
        reply.setDataPosition(0);
    }
    return r;
}

transact直到对方的Binder.onTransact方法调用完成才返回，transact传递的数据是Parcel，Parcel是一种一般的缓冲区，除了数据外，还有一些描述内容的元数据，元数据用于管理IBinder对象的引用，这样就可以在缓冲区从一个进程到另一个进程时保存这些引用，就可以保证当一个IBinder被写入到Parcel并发送到另一个进程中，如果另一个进程把同一个IBinder的引用发挥到原来的进程，那么原来的进程就能接受到发出的那个IBinder的引用，这种机制使得IBinder和Binder 像唯一标识符一样在进程间管理。

Binder支持进程间的递归调用，进程执行自己的IBinder的transact（）调用进程B 的Binder，进程B在其Binder.onTransact()中又用transact（）向进程A 发起调用，那么进程A 在等待它发出调用返回的同时，还会用Binder.onTransact（）响应进程B的transact。
Binder的作用让我们跨进程间的调用变成如同调用接口一般。

transact中的参数解析：

code：int型，这个代表这次通信的requestID，这样子在Binder端就可以根据requestID调用对应的代码了，可以理解为方法名
data：可以理解为方法中的参数
reply：方法的返回值
flag：这个flag代表Binder通信是否是同步还是异步，暂时可以忽略。我们重点关注三个。

什么是AIDL

aidl本质上是对Binder的封装

下面内容适合已经成功建立了AIDL通信，然后对着AIDL文件生成的java文件观看。

AIDL中的stub和proxy

首先看一下asInterface的源码，他是抽象静态类Stub中的一个静态方法，源码中的意思，就是如果这是同一个进程间的调用，那么就返回Stub，如果是远程调用，那么就返回Stub.proxy对象

/**
* Cast an IBinder object into ancs.dn.remote.AIDLRemoteInterface interface,
 * generating a proxy if needed.
 */
public static cs.dn.remote.AIDLRemoteInterface asInterface(android.os.IBinder obj)
{
if ((obj==null)) {
return null;
}

android.os.IInterface iin = obj.queryLocalInterface(DESCRIPTOR);
if (((iin!=null)&&(iin instanceof cs.dn.remote.AIDLRemoteInterface))) {
return ((cs.dn.remote.AIDLRemoteInterface)iin);
}
return new cs.dn.service.remote.AIDLRemoteInterface.Stub.Proxy(obj);
}

proxy是Stub中的一个静态内部类，下面中的onconnect是我的AIDL文件中的一个实现类，其中在proxy中的实现如下，onConnect方法中显示用Parcel的data往接口中写入DESCRIPTOR,然后调用transact方法，上面讲述binder的时候已经说过，transact作用是向远端进程发起调用，直到对方的Binder.onTransact方法调用完成才返回，这个过程是同步进行。

private static class Proxy implements cn.kuwo.service.remote.AIDLRemoteInterface
{
@Override public void onConnect() throws android.os.RemoteException
{
android.os.Parcel _data = android.os.Parcel.obtain();
android.os.Parcel _reply = android.os.Parcel.obtain();
try {
_data.writeInterfaceToken(DESCRIPTOR);
mRemote.transact(Stub.TRANSACTION_onConnect, _data, _reply, 0);
_reply.readException();
}
finally {
_reply.recycle();
_data.recycle();
}
}
}

远程服务与本地服务

AIDL一般结合service使用，首先看一下什么是远程服务

android:exported="true"

这一句话的作用标明此服务可以被其他的app吊起，service和Activity一样可以被其他的应用启动，（此处一直迷惑了很久才区分开远程和被其他进程调起不是一回事）

android:process=":remote"

这一句话表示该服务运行在独立的进程中。而对于service这个控件而言，还有一个神奇的地方，他可以在serviceConnect中返回一个Binder对象，不得不说，service空间在设计之初就考虑到这个问题。请看下面实例。

    <service
        android:name=".RemoteService"
        android:enabled="true"
        android:exported="true"
        android:process=":remote">
        <intent-filter android:priority="1000">
            <action android:name="cs.dn..RemoteService"/>
        </intent-filter>
    </service>
    <service
        android:name=".MainService"
        android:enabled="true"
        android:exported="true">
        <intent-filter android:priority="1000">
            <action android:name="cs.dn.MainService"/>
        </intent-filter>
    </service>

看一下service中的bindService的源码：

public abstract boolean bindService(@RequiresPermission Intent service,
        @NonNull ServiceConnection conn, @BindServiceFlags int flags);

这个方法中第一个参数是一个intent，第二个是一个ServiceConnection，让我们看一下ServiceConnection的源码

/**
 * Interface for monitoring the state of an application service.  See
 * {@link android.app.Service} and
 * {@link Context#bindService Context.bindService()} for more information.
 * <p>Like many callbacks from the system, the methods on this class are called
 * from the main thread of your process.
 */
public interface ServiceConnection {
/**
 * Called when a connection to the Service has been established, with
 * the {@link android.os.IBinder} of the communication channel to the
 * Service.
 *
 * @param name The concrete component name of the service that has
 * been connected.
 *
 * @param service The IBinder of the Service's communication channel,
 * which you can now make calls on.
 */
void onServiceConnected(ComponentName name, IBinder service);

/**
 * Called when a connection to the Service has been lost.  This typically
 * happens when the process hosting the service has crashed or been killed.
 * This does <em>not</em> remove the ServiceConnection itself -- this
 * binding to the service will remain active, and you will receive a call
 * to {@link #onServiceConnected} when the Service is next running.
 *
 * @param name The concrete component name of the service whose
 * connection has been lost.
 */
void onServiceDisconnected(ComponentName name);

/**
 * Called when the binding to this connection is dead.  This means the
 * interface will never receive another connection.  The application will
 * need to unbind and rebind the connection to activate it again.  This may
 * happen, for example, if the application hosting the service it is bound to
 * has been updated.
 *
 * @param name The concrete component name of the service whose
 * connection is dead.
 */
default void onBindingDied(ComponentName name) {
}
}

这是一个接口类，类中包含了三个回调，用来监听服务的连接状态，

void onServiceConnected(ComponentName name, IBinder service);

这个在服务器连接成功调用，注意他的第二个参数，正是一个IBinder，而这个binder也正是我们跨进程调用的重中之重。

远程服务与AIDL建立连接

@Override
public void onServiceConnected(ComponentName componentName, IBinder iBinder) {
    LogUtils.log(TAG,"onServiceConnected","componentName: " + componentName.getClassName());
    remoteInterface = AIDLRemoteInterface.Stub.asInterface(iBinder);
    try {
        remoteInterface.connect(PlayDelegateImp.getInstance());
    }catch (RemoteException e){
        LogMgr.e(TAG,e);
    }

。。。。。。
    super.onServiceConnected(componentName, iBinder);

}

上面是我自己代码中的一段伪代码，我们调用AIDLRemoteInterface.Stub.asInterface(iBinder)方法，获取AIDL的接口，从此所有接口中的调用都可以直接通过remoteInterface 来获取到，大家注意，这个里面获取到的binder正是我们自己定义的远程服务的IBinder对象。

至此，binder，AIDL和远程服务的结合使用已经简单的介绍完毕
