Java设计模式（2）：UML类图

2，UML类图

2.1，类关系（Dependency）

• 依赖，泛华（继承），实现，关联，聚合和组合

2.2，依赖关系

• 依赖关系介绍

  • 成员变量可以作为类依赖关系
  • 返回值可以作为类依赖关系
  • 方法参数传递可以作为类依赖关系
  • 局部变量定义可以作为类依赖关系
  • 凡是在该类中出现的其他类，都可以作为该类的依赖类

• 依赖类是关联关系最弱的关系，只要在类中有出现其他类，都可以首先定义为该类的依赖类

• 代码示例

  package com.self.designmode.uml.dependency;

  /**
   * @author PJ_ZHANG
   * @create 2020-07-22 11:01
   **/
  public class Dependency {

      // 成员变量可以作为类依赖关系
      private MemberParam memberParam;

      // 返回值可以作为类依赖关系
      public ReturnData getData() { return null;}

      // 传参可以作为类依赖关系
      public void param(ParamData paramData) {}

      // 局部变量可以作为类依赖关系
      public void local() { LocalData localData = new LocalData(); }

  }

  class ReturnData {}

  class ParamData {}

  class MemberParam {}

  class LocalData {}

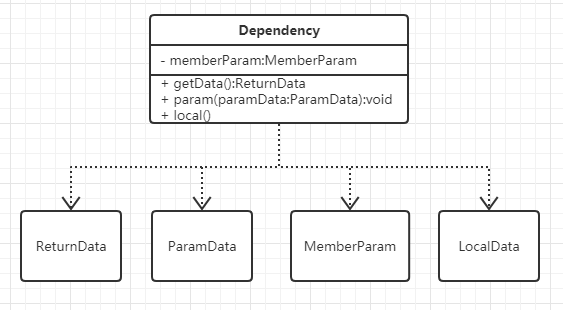

• 依赖关系类图

  • 注意方向是从依赖类指向被依赖类


2.3，泛化关系（继承关系）（Generalization）

• 泛化关系介绍

  • 泛化关系就是继承关系，是依赖关系的一种特例

• 代码示例

  package com.self.designmode.uml.generalization;

  /**
   * @author PJ_ZHANG
   * @create 2020-07-22 11:09
   **/
  // 存在类继承, 即为泛华关系
  // 包括普通类继承和抽象类继承
  public abstract class Generalization extends Parent {
  }

  class Parent {}

  // 包括接口继承
  interface CliendInterface {}

  interface ParentInterface {}



• 依赖关系类图

  • 注意箭头方向是从子类指向父类


2.4，实现关系（Implementation）

• 实现关系判断条件

  • 如果类A实现了接口B，则称A与B是实现关系，实现关系是依赖关系的一种特例

• 代码示例

  package com.self.designmode.uml.implementation;

  /**
   * @author PJ_ZHANG
   * @create 2020-07-22 11:35
   **/
  public class Implementation implements Interface {
  }

  interface Interface {}



• 实现关系类图

  • 注意箭头方向从实现类指向接口


2.5，关联关系（Association）

• 关联关系介绍

  • 关联关系实际上就是类与类之间的关系，是依赖关系的特例
  • 关联关系具有导航性：即双向或者单向关系
  • 关系具有多重性，比如一对一(1V1)，一对多(1Vn)，多对多(nVm)，以下仅以一对一说明问题

• 代码示例

  package com.self.designmode.uml.association;

  /**
   * @author PJ_ZHANG
   * @create 2020-07-22 12:37
   **/
  public class OneClass {
      private OtherClass otherClass;
  }

  class OtherClass {
      // 单向图示中不存在该部分
      private OneClass oneClass;
  }

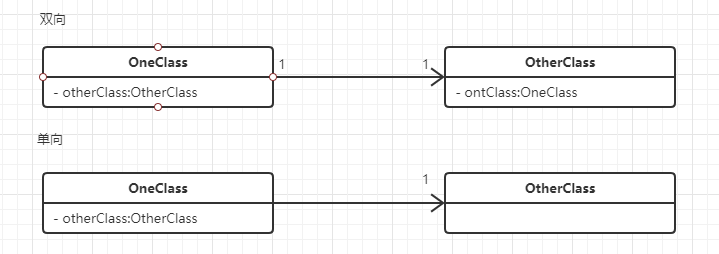

• 关联关系类图


2.6，聚合关系（Aggregation）

• 聚合关系介绍

  • 聚合关系是整体和部分的关系，且整体和部分可以分开，是依赖关系的特例
  • 在实现层面上，如果类A依赖类B，且类A对象不会随着类B对象的初始化而初始化，则可以称为聚合关系，说明它们没有强相关

• 代码示例

  package com.self.designmode.uml.aggregation;

  /**
   * 聚合关系
   * @author PJ_ZHANG
   * @create 2020-07-22 12:17
   **/
  public class Computer {
      private Mouse mouse;
      private Moniter moniter;
      public void setMouse(Mouse mouse) { this.mouse = mouse; }
      public void setMoniter(Moniter moniter) { this.moniter = moniter; }
  }

  class Mouse {}

  class Moniter {}

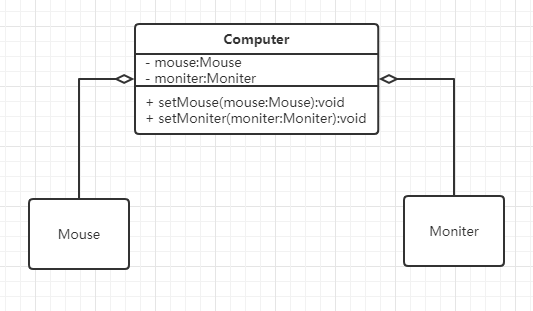

• 聚合关系类图

  • 注意箭头在主类端


2.7，组合关系（Composition）

• 组合关系基本介绍

  • 组合关系是整体和部分的关系，但是强调整体和部分不可分割，也是一种特殊的依赖关系
  • 在实现层面上，如果类A依赖类B，且类A初始化会直接关联类B初始化，则类A与类B有组合关系
  • 如下示例，此时如果在代码中设置了Person和Computer的级联删除，此时关系就变为了组合

• 代码示例

  package com.self.designmode.uml.composition;

  /**
   * @author PJ_ZHANG
   * @create 2020-07-22 12:20
   **/
  public class Person {
      // 人和头部是强相关, 必须存在
      // 组合关系
      private Head head = new Head();
      // 和电脑可以分开, 聚合关系
      private Computer computer;
      public void setComputer(Computer computer) { this.computer = computer; }
  }

  class Computer {}

  class Head {}



• 组合关系类图

  • 注意箭头在主类端
