linux系统参数之ip_local_port_range、tcp_max_tw_buckets、tcp_tw_reuse

一，linux TIME_WAIT 相关参数

1，/proc/sys/net/ipv4/ip_local_port_range：端口范围，不要超过1024到65535，1024以下系统使用，65535以上会提示失败
2，/proc/sys/net/ipv4/tcp_max_tw_buckets：kernel中最多存在的TIME_WAIT数量
3，net.ipv4.tcp_tw_reuse = 0    表示开启重用。允许将TIME-WAIT sockets重新用于新的TCP连接，默认为0，表示关闭
4，net.ipv4.tcp_tw_recycle = 0  表示开启TCP连接中TIME-WAIT sockets的快速回收，默认为0，表示关闭
5，net.ipv4.tcp_fin_timeout = 60  表示如果套接字由本端要求关闭，这个参数决定了它保持在FIN-WAIT-2状态的时间

6，net.ipv4.tcp_timestamps=0 Timestamps 用在其它一些东西中﹐可以防范那些伪造的sequence 号码。可用于计算往返时延RTT。

注意：

- 不像Windows 可以修改注册表修改2MSL 的值，linux 需要修改内核宏定义重新编译，tcp_fin_timeout 不是2MSL 而是Fin-WAIT-2状态超时时间.

- tcp_tw_reuse 和 SO_REUSEADDR 是两个完全不同的东西

   SO_REUSEADDR 允许同时绑定 127.0.0.1 和 0.0.0.0 同一个端口； SO_RESUSEPORT linux 3.7才支持，用于绑定相同ip:port，像nginx 那样 fork方式也能实现

（1）. tw_reuse，tw_recycle 必须在客户端和服务端 timestamps 开启时才管用（默认打开）

（2）. tw_reuse 只对客户端起作用，开启后客户端在1s内回收

（3）. tw_recycle 对客户端和服务器同时起作用，开启后在 3.5*RTO 内回收，RTO 200ms~ 120s 具体时间视网络状况。

　　内网状况比tw_reuse 稍快，公网尤其移动网络大多要比tw_reuse 慢，优点就是能够回收服务端的TIME_WAIT数量



二，可能的影响

当系统中socket出现大量timewait状态时，这些TIME_WAIT是占据端口号的，而且基本要1分钟左右才能被Kernel回收，因此会占用大量系统端口号。

1，导致客户端选不到可用端口，端口号耗尽，无法跟服务端建立连接。错误：

Cannot assign requested address

2，导致客户端CPU高。因为内核在选择可以用端口时，是用遍历查找端口。

三，建议

对于客户端（为了解决TIME_WAIT问题的参数优化）

1，端口号范围调大

比较无脑的方案当然是把端口号范围调大，把端口号范围调大，这样就能抗更多的TIME_WAIT；同时将tcp_max_tw_bucket调小。只要port范围 - tcp_max_tw_bucket大于一定的值，那么就始终有port端口可用，这样就可以避免再次到调大临界值得时候继续击穿临界点。

2，作为客户端因为有端口65535问题，开启tcp_tw_reuse，不建议同时打开tw_recycle，帮助不大。

tw_reuse 帮助客户端1s完成连接回收，基本可实现单机6w/s请求，需要再高就增加IP数量吧。

对于服务端（NAT负载后的服务端和客户端访问网站出现丢包现象）

1. 打开tw_reuse无效

2，net.ipv4.tcp_timestamps和net.ipv4.tcp_tw_recycle一定不能同时打开。

3. 线上环境 tw_recycle 不要打开 因为一般的服务器、客户端都在NAT之后

　公网服务打开就可能造成部分连接失败，内网的话到时可以视情况打开；

   像我所在公司对外服务都放在负载后面，负载会把timestamp 都给清空，好吧，就算你打开也不起作用。

https://www.cnblogs.com/alchemystar/p/13444964.html

4. 服务器TIME_WAIT 高怎么办

   不像客户端有端口限制，处理大量TIME_WAIT Linux已经优化很好了，每个处于TIME_WAIT 状态下连接内存消耗很少，

而且也能通过tcp_max_tw_buckets =100000 解决（这个值根据TIME_WAIT数量定），现代机器一般也不缺这点内存。



四，源码分析

1，客户端建链（相关参数：ip_local_port_range、tcp_tw_reuse、tcp_timestamps）

(1) 耗CPU性能的循环查找可用端口（ip_local_port_range）

tcp_v4_connect--->inet_hash_connect--->__inet_hash_connect

int __inet_hash_connect(...)
{
		// 注意，这边是static变量
		static u32 hint;
		// hint有助于不从0开始搜索，而是从下一个待分配的端口号搜索
		u32 offset = hint + port_offset;
		.....
		inet_get_local_port_range(&low, &high);
		// 这边remaining就是61000 - 32768
		remaining = (high - low) + 1
		......
		for (i = 1; i <= remaining; i++) {
			port = low + (i + offset) % remaining;
			/* port是否占用check */
			....
			goto ok;
		}
		.......

        return -EADDRNOTAVAIL;
ok:
		hint += i;
		......
}

（2）开启tcp_tw_reuse，使得在大部分情况下1s之内的TIME_WAIT就可以重用（tcp_tw_reuse、tcp_timestamps）

tcp_v4_connect--->inet_hash_connect--->__inet_hash_connect--->__inet_check_established--->twsk_unique

static int __inet_check_established(......)
{
	......
	sk_nulls_for_each(sk2, node, &head->chain) {
		if (sk2->sk_hash != hash)
			continue;

		if (likely(INET_MATCH(sk2, net, acookie,
					 saddr, daddr, ports, dif))) {
			if (sk2->sk_state == TCP_TIME_WAIT) {
				tw = inet_twsk(sk2);
				if (twsk_unique(sk, sk2, twp))
					break;
			}
			goto not_unique;
		}
	}
	......
not_unique:
	spin_unlock(lock);
	return -EADDRNOTAVAIL;
}

而其中的核心函数就是twsk_unique，它的判断逻辑如下:

int tcp_twsk_unique(......)
{
	......
	if (tcptw->tw_ts_recent_stamp &&
	    (twp == NULL || (sysctl_tcp_tw_reuse &&
			     get_seconds() - tcptw->tw_ts_recent_stamp > 1))) {
       // 对write_seq设置为snd_nxt+65536+2
       // 这样能够确保在数据传输速率<=80Mbit/s的情况下不会被回绕
		tp->write_seq = tcptw->tw_snd_nxt + 65535 + 2
		......
		return 1;
	}
	return 0;
}

在开启了tcp_timestamp以及tcp_tw_reuse的情况下,在Connect搜索port时只要比之前用这个port的TIME_WAIT状态的Socket记录的最近时间戳>1s,就可以重用此port,即将之前的1分钟缩短到1s。同时为了防止潜在的序列号冲突，直接将write_seq加上在65537,这样，在单Socket传输速率小于80Mbit/s的情况下，不会造成序列号重叠(冲突)。

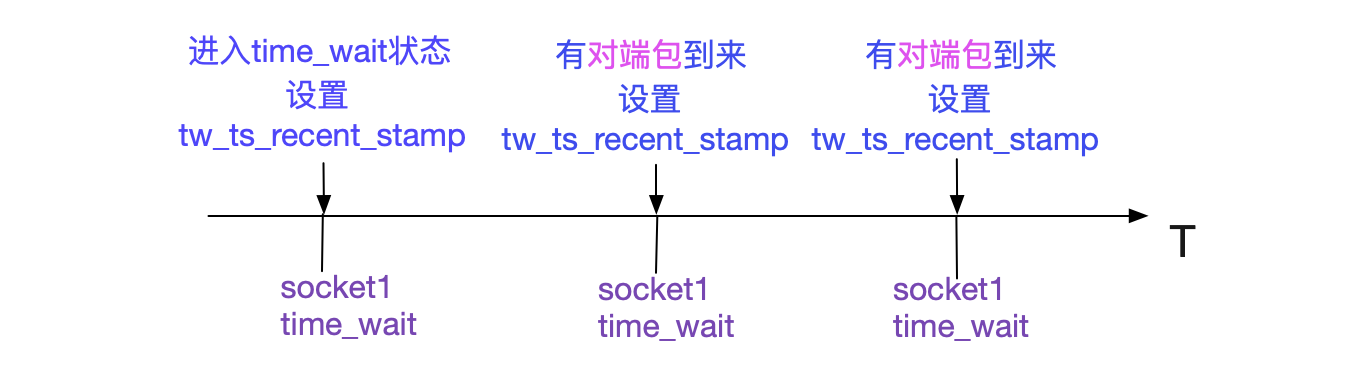

同时这个tw_ts_recent_stamp设置的时机如下图所示:

同时这个tw_ts_recent_stamp设置的时机如下图所示:

所以如果Socket进入TIME_WAIT状态后，如果一直有对应的包发过来，那么会影响此TIME_WAIT对应的port是否可用的时间。开启了这个参数之后,由于从1min缩短到1s。

2，NAT负载后的服务端和客户端访问网站出现丢包现象（相关参数：tcp_tw_recycle、tcp_timestamps）

三次握手收到syn包：tcp_conn_request--->tcp_peer_is_proven

int tcp_conn_request(struct request_sock_ops *rsk_ops,
		     const struct tcp_request_sock_ops *af_ops,
		     struct sock *sk, struct sk_buff *skb)
{
        ......
	    if (tcp_death_row.sysctl_tw_recycle) {
			bool strict;

			dst = af_ops->route_req(sk, &fl, req, &strict);

			if (dst && strict &&
			    !tcp_peer_is_proven(req, dst, true,
						tmp_opt.saw_tstamp)) {
				NET_INC_STATS_BH(sock_net(sk), LINUX_MIB_PAWSPASSIVEREJECTED);
				goto drop_and_release;
			}
		}
        ......
}

/* VJ's idea. We save last timestamp seen
* from the destination in peer table, when entering
* state TIME-WAIT, and check against it before
* accepting new connection request.
* 注释大意为:
* 我们在进入TIME_WAIT状态的时候将最后的时间戳记录到peer tables中，
* 然后在新的连接请求进来的时候检查这个时间戳
*/
// 在tcp_timestamps和tcp_tw_recycle开启的情况下
bool tcp_peer_is_proven(struct request_sock *req, struct dst_entry *dst,
			bool paws_check, bool timestamps)
{
    ......

		if (tm &&
            //	/** TCP_PAWS_MSL== 60 */
		    /** TCP_PAWS_WINDOW ==1 */
		    // 以下都是针对同一个对端ip
		    // tcp_ts_stamp 对端ip的连接进入time_wait状态后记录的本机时间戳
		    // 当前时间在上一次进入time_wait记录的实际戳后的一分钟之内
		    (u32)get_seconds() - tm->tcpm_ts_stamp < TCP_PAWS_MSL &&  // 60s时间内
            // tcp_ts 最近接收的那个数据包的时间戳(对端带过来的)
		    // 对端当前请求带过来的时间戳小于上次记录的进入time_wait状态后记录的对端时间戳
		    ((s32)(tm->tcpm_ts - req->ts_recent) > TCP_PAWS_WINDOW ||
		     !timestamps))
			ret = false;
		else
			ret = true;
    ......
	return ret;
}

上述代码的核心意思即是在tcp_timestamps和tcp_tw_recycle开启的情况下，同样ip的连接，在上个连接进入time_wait状态的一分钟内，如果有新的连接进来，而且新的连接的时间戳小于上个进入time_wait状态的最后一个包的时间戳，则将这个syn丢弃，进入drop_and_release。

参考：

解Bug之路-Nginx 502 Bad Gateway

https://www.cnblogs.com/alchemystar/archive/2020/07/31/13409534.html

解Bug之路-记一次调用外网服务概率性失败问题的排查

https://www.cnblogs.com/alchemystar/p/13444964.html

tcp_tw_reuse、tcp_tw_recycle 使用场景及注意事项

https://www.cnblogs.com/lulu/p/4149312.html

一个NAT问题引起的思考

http://perthcharles.github.io/2015/08/27/timestamp-NAT/

---
