调试ds90ub954与ds90ub953 link不上问题

最新推荐文章于 2025-02-25 16:00:48 发布
最新推荐文章于 2025-02-25 16:00:48 发布
阅读量3k 收藏 5
点赞数
分类专栏： i2c 文章标签： ds90ub954
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/u011727389/article/details/89522956
版权

1.首先看IDX与mode pin Resistor Divider to Pins是否正确

2.测试IDX与mode pin电压是否正确

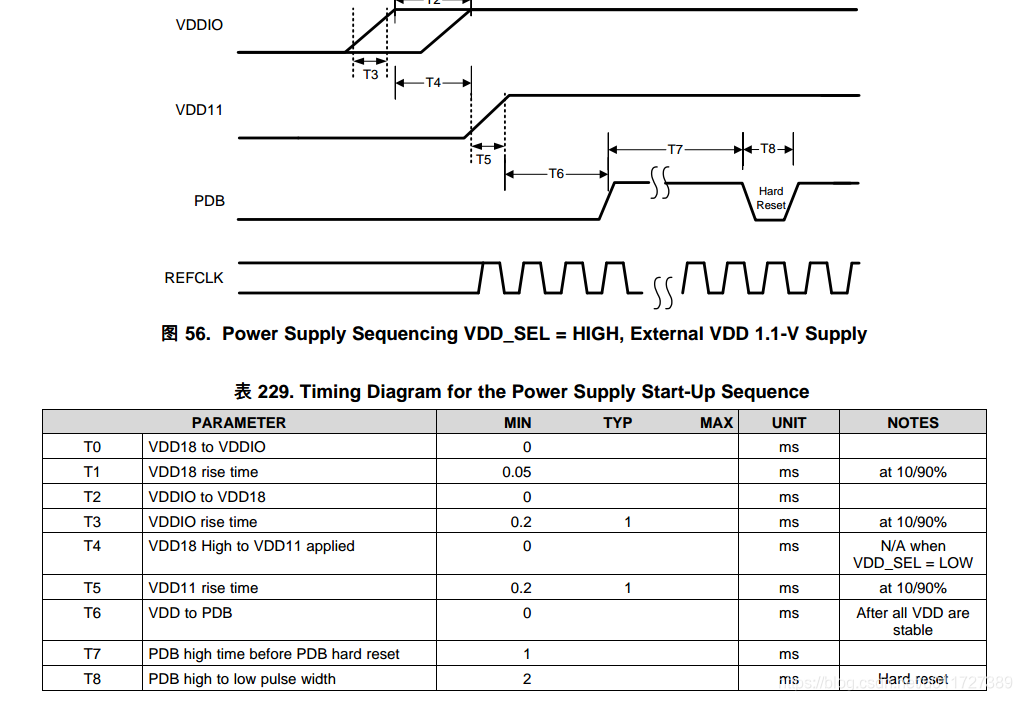

3.查看上电时序是否有问题,上电时序图如下

描述说PDB需在VDD稳定后在上电

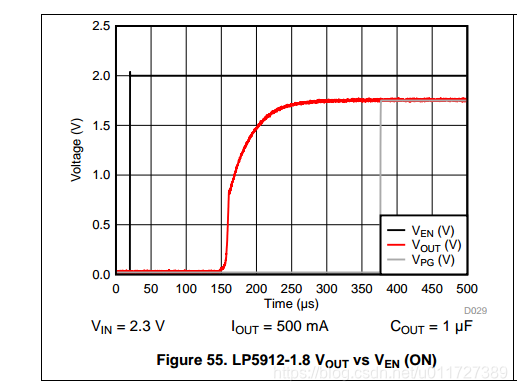

查看原理图看PDB供电是由LP5912芯片的PG输出的,VDD是由LP5912的out输出的

可以看出Vout早于Vpg稳定,说明符合ds90ub954时序,但现在没有,于是将Vpg通过电容存电让他拉低一会,发现可以link了.
