基于Webrtc m79版本 AGC 算法原理介绍（二）（转）

目录

零、前言

一、AGC的三个流程

二、ProcessRenderAudio

三、AnalyzeCaptureAudio

四、ProcessCaptureAudio

---

零、前言

本系列介绍Webrtc的agc算法。webrtc的agc算法对各种情况作了较为详尽的考虑，而且使用了的定点数的方法来实现，因此内容比较多。尽量在这几篇文章中描述清楚。

一、AGC的三个流程

在apm里gain_control_impl.h中的GainControlImpl以下主要接口：

函数	调用	功能
ProcessRenderAudio	远端输出前	调用AGC的WebRtcAgc_AddFarend
AnalyzeCaptureAudio	近端高通滤波器后	根据模式，可变模拟（kAdaptiveAnalog）调用WebRtcAgc_AddMic，可变模拟（kAdaptiveDigital）调用WebRtcAgc_VirtualMic
ProcessCaptureAudio	近端VAD后输出前	调用AGC的WebRtcAgc_Process

这三个流程是AGC的主要接口。下面将会对这些三个流程进行详细的介绍。

二、ProcessRenderAudio

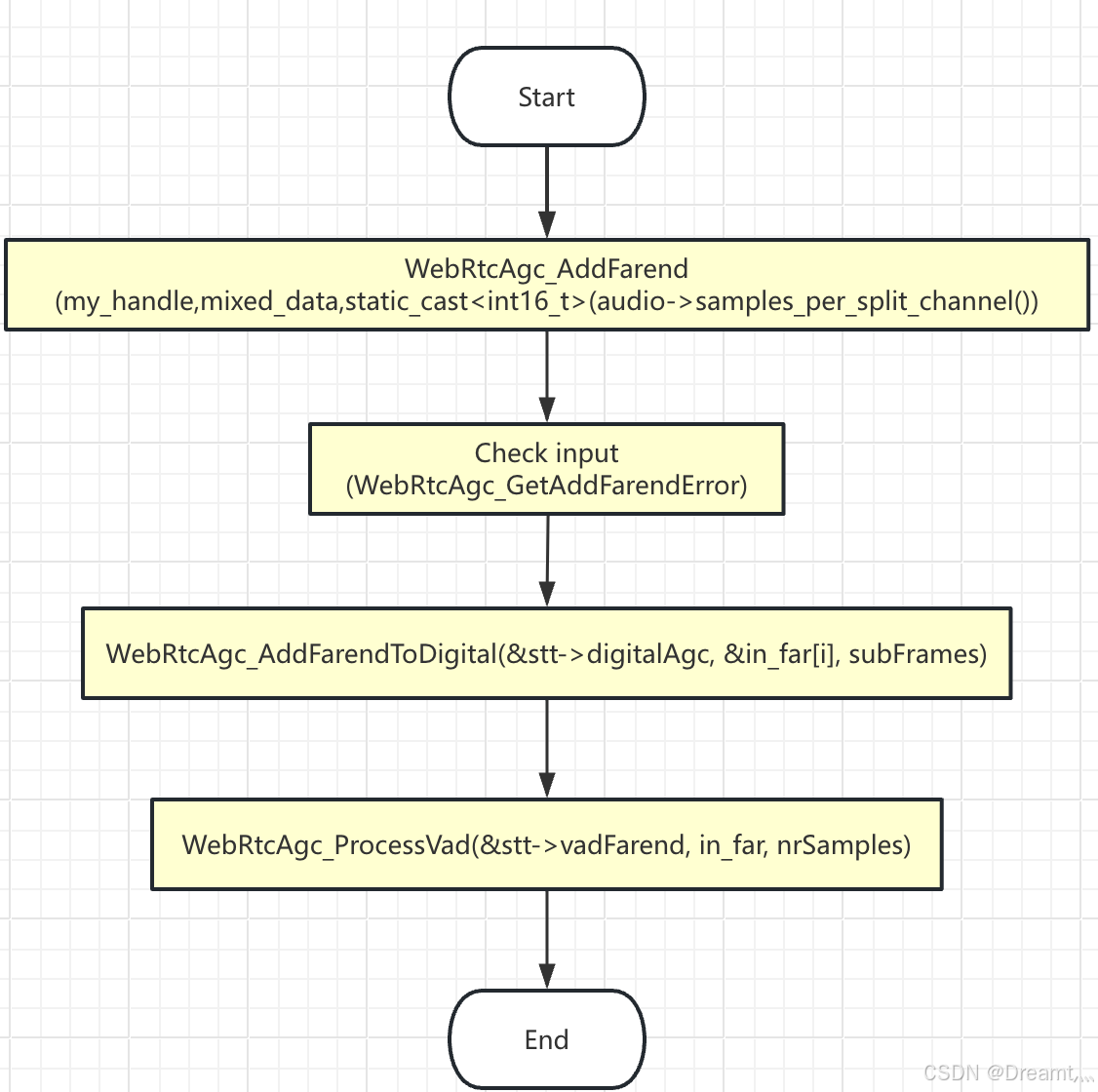

首先介绍ProcessRenderAudio函数流程，这个函数在远端调用，主要目的是分析远端信号的VAD属性。调用了AGC中的WebRtcAgc_AddFarend函数。实际上WebRtcAgc_AddFarend函数只是做了一些参数的校验，最后调用了WebRtcAgc_AddFarendToDigital，WebRtcAgc_AddFarendToDigital调用到了WebRtcAgc_ProcessVad。

            ​​​​​​

再Check input(WebRtcAgc_GetAddFarendError)的流程中，只支持以下采样率和帧长的输入数据：
1、8K采样率，10或者20ms长度数据，subFrames为80；
2、16K采样率，10或者20ms长度数据，subFrames为160；
3、32K采样率，5或者10ms长度数据，subFrames为160；
WebRtcAgc_ProcessVad算法详细下回分解。

三、AnalyzeCaptureAudio

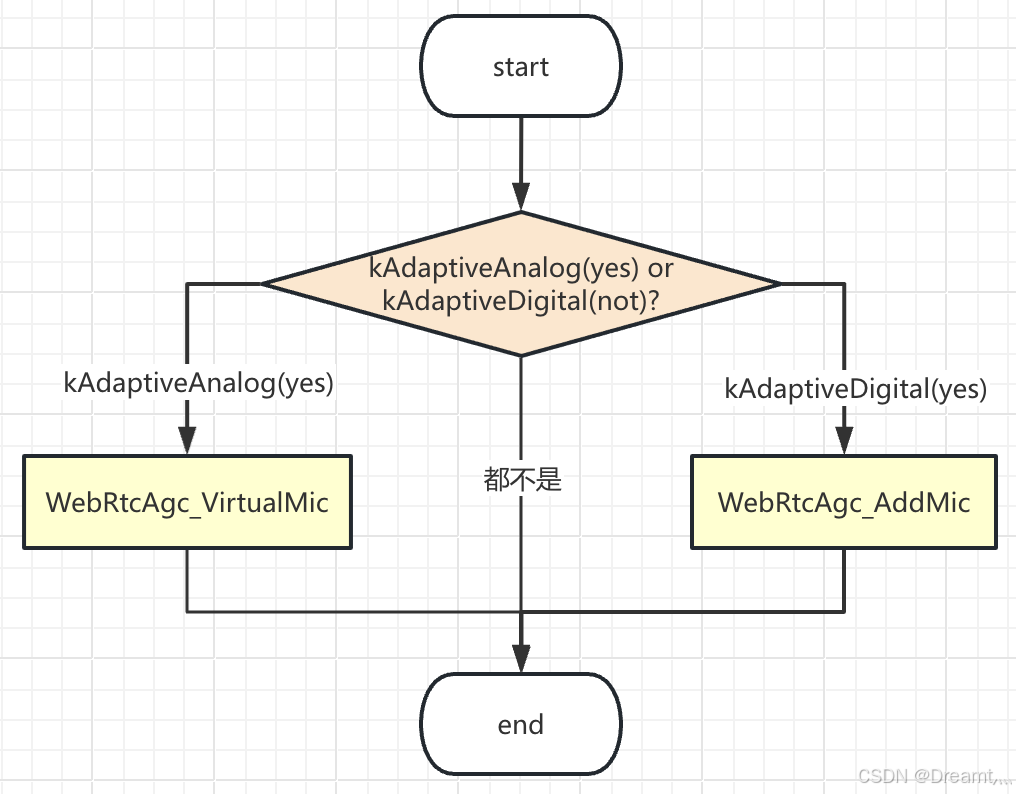

AnalyzeCaptureAudio流程主要用于分析没有经过处理的声音。根据不同模式调用了数字不同的处理。流程如下：



如果是选择了kFixedDigital的AGC模式，则AnalyzeCaptureAudio不起作用。

四、ProcessCaptureAudio

ProcessCaptureAudio是处理的核心，包括了AGC的重要调用WebRtcAgc_Process。除了正常的参数检测之外还有有关音量调节的流程。

//...
    int err = WebRtcAgc_Process(gain_controller->state(),
                                split_bands,
                                audio->num_bands(),
                                audio->num_frames_per_band(),
                                split_bands,
                                gain_controller->get_capture_level(),
                                &capture_level_out,
                                stream_has_echo,
                                &saturation_warning);
//...
    gain_controller->set_capture_level(capture_level_out);
//...
  }

  RTC_DCHECK_LT(0ul, *num_proc_channels_);
  if (mode_ == kAdaptiveAnalog) {
    // Take the analog level to be the average across the handles.
    analog_capture_level_ = 0;
    for (auto& gain_controller : gain_controllers_) {
      analog_capture_level_ += gain_controller->get_capture_level();
    }
    analog_capture_level_ /= (*num_proc_channels_);
  }

capture_level_out是通过WebRtcAgc_Process计算出来，对每个通道的值通过gain_controller->set_capture_level(capture_level_out)进行存储，计算完成所有通道后进行平均analog_capture_level_ /= (*num_proc_channels_)，得出analog_capture_level_。同时analog_capture_level_会用在AnalyzeCaptureAudio中的WebRtcAgc_VirtualMic中，做为设置音量输入，同时计算出capture_levels_。

事实上这条回路由mode控制，如果选择了数字模式，WebRtcAgc_VirtualMic输入analog_capture_level_获得的capture_level_out,存在gain_controller->set_capture_level(capture_level_out)中用做WebRtcAgc_Process的输入，但是WebRtcAgc_Process输入值写到capture_levels_后给废弃了。如果选择了模拟模式不执行WebRtcAgc_VirtualMic，那么WebRtcAgc_Process输入capture_levels_，每次更新，并且把结果保存到analog_capture_level_中。
