本文介绍了一次使用树莓派B+进行GPIO实验的经历。通过简单的电路连接和Python编程，实现了LED灯随机闪烁的效果。文章提供了所需的硬件清单、电路图说明及完整的Python代码。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

为了学习python，玩起了发霉的派。不小心发现玩工具比python来得有意思…这可如何是好。

这篇给有缘的初学者，总之本博客一切东西无非是copy of a copy of a copy…。这里寄予的希望是有些方面可以讲的细节一些，帮助大家少走弯路。

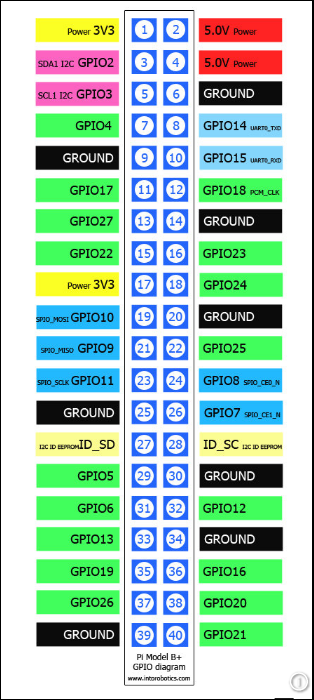

玩树莓派的GPIO （我的是B+，就是那四十个针），首先你要知道每个针大概是几个意思。请搜"对应型号 + GPIO 图解"，应该就可以了解清楚。面包板，面包线，T-cobbler, 小灯泡，小电阻的有！
下面那个小动图的经验是：5v电压，82欧姆，可以hold住，到220那是最好，最多就是点亮的时候暗一点。
程序里面的GPIO只要数就ok了。所以B+就是从1到40。
下图说错了，是电阻接地线…
[外链图片转存中…(img-0f3V0o44-1601530028232)]
这里写图片描述
我的树莓派电源是交流电，输出是5V=2A，一个手机充电插头。
[外链图片转存中…(img-QRt2IdIU-1601530028237)]

最后是鸡毛程序:

import time
import random
import RPi.GPIO as GPIO

GPIO.setmode(GPIO.BOARD)

GPIO.setup(12,GPIO.OUT) #current will flow to 12
GPIO.setup(16,GPIO.OUT)
GPIO.setup(22,GPIO.OUT)
GPIO.setup(32,GPIO.OUT)

seqt = [12,16,22,32]

z = 0

try:
	while z < 100:
		x = random.choice(seqt)
		GPIO.output(x,GPIO.HIGH)
		time.sleep(0.1)
		GPIO.output(x,GPIO.LOW)
		z+=1

		print z

except KeyboardInterrupt:
	print("\nA keyboard interrupt has been detected!")

finally:
	GPIO.cleanup()
