MySql日志RedoLog和BinLog思维导图

MySql日志

Redo Log

• WAL技术，write-Ahead Logging, 在入库之前先写日志
  在InnoDB将数据写入磁盘之前，会将数据先写入RedoLog日志中
• InnoDB引擎自带的日志技术
• 可以解决Crash-safe
• 有空间大小，循环写入，写满之后会将原来的日志擦除

binLog

• MySql服务层自带的日志
• 运行在执行器中
• 可以解决数据同步问题
• 会记录sql的逻辑，比如将“c=2这行记录中的字段C+1”
• 可以在做Mysql集群时，用于集群之间同步数据，实现读写分离

两阶段提交

拿update set c =c+1 where i =2举例

1. 执行器: 调用存储引擎 查询出id =2的记录
2. 存储引擎: 查询出数据返回给执行器
3. 执行器: 计算C+1的执行，并调用存储引擎将记录结果写入磁盘
4. 存储引擎: 先将数据写入到Redo Log中，在写入磁盘，将事务的状态改为prepare
5. 执行器: 收到存储引擎的执行结果，将sql逻辑写入到BinLog中
6. 存储引擎: 将事务提交，事务为commit状态

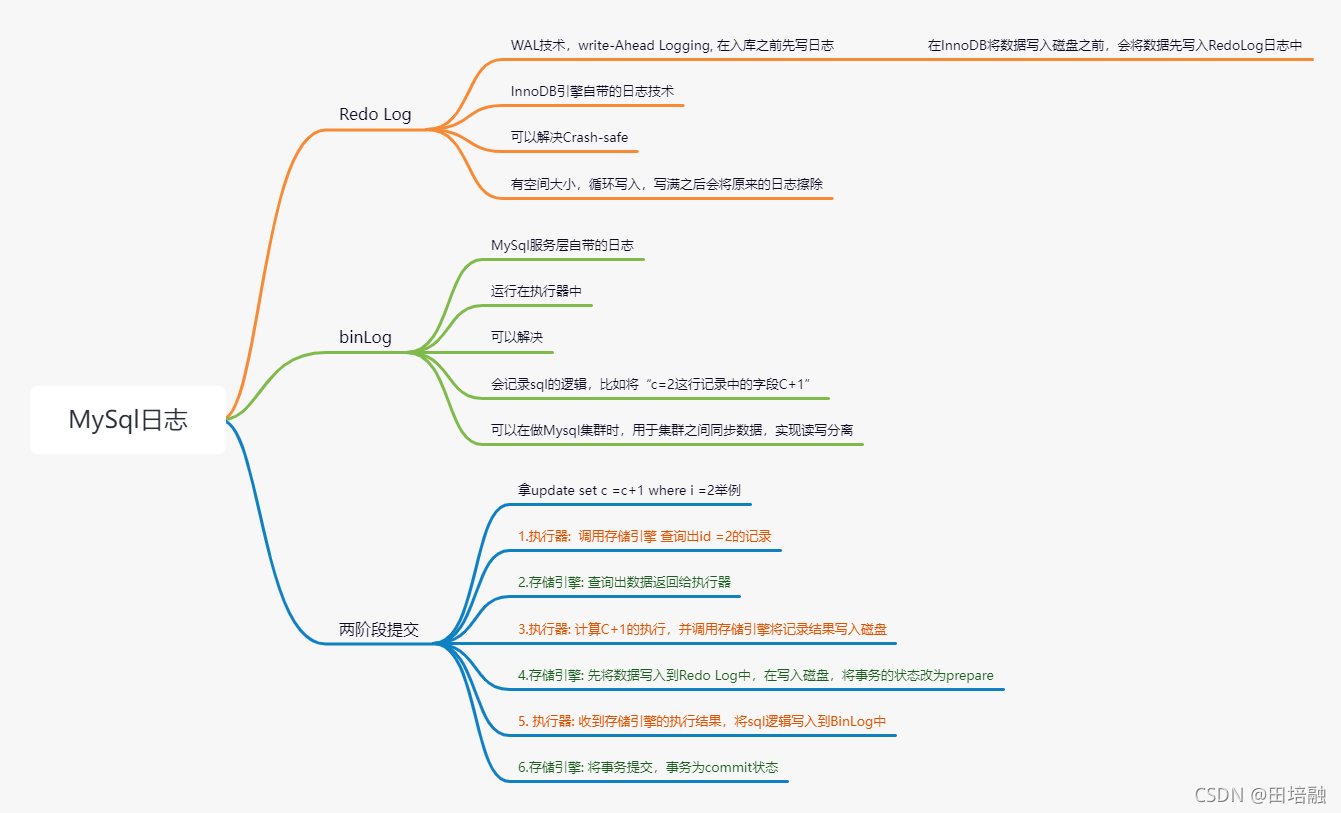

MySql日志RedoLog和BinLog思维导图

MySql日志RedoLog和BinLog思维导图
这个图是我自己画的并总结的，如果错误欢迎大家指证。

ProcessON连接
