工作流 activiti

一、什么是工作流

我们先看下维基百科的定义：

BPM, Business Process Management, workflow，是由一种协调的、可重复的活动模式组成，通过将资源系统化地组织为转换材料、提供服务或过程信息的过程来实现。它可以描述为一系列操作、个人或团队的工作、员工组织的工作，或一个或多个简单或复杂的机制。

感觉比较抽象，再具体点就是是对企业的审批业务流程的一个抽象，比如常见的 OA 中的审批业务：任务审批、请假审批等等，核心主体有操作或者任务以及对应的责任人或团体。

二、Activiti

提供了工作流的实现，类似于一个完整的项目，会自动创建表， 并以 listener 对外暴露事件接口，xxxService 提供 API。

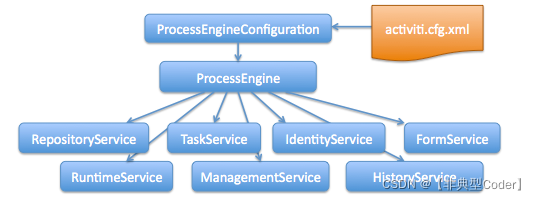

核心类图：

•  RepositoryService ： 流程定义， 一个流程的定义对应多个运行中流程实例
• RuntimeService： 获取流程运行中信息，以及流程等待外部触发，启动一个流程实例
• TaskService： 获取分配给真实人的任务，创建任务，分配任务给具体的人
• IdentityService：对用户和组的CRUD
• FormService : 可选， 提供开始流程前的开始表单，以及完成任务的任务表单
• HistoryService: 暴露所有流程运行时产生的历史数据
• ManagementService ：获取所有的表信息和元数据

Activiti 流程定义

一个流程的定义有固定的要素：

startEvent->UserTask1 -> UserTask2-> ... -> endEvent

比如企业财报：财务做财报，财务主管审批后，交给股东查看。

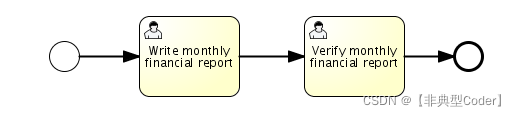

流程图如下：

 具体流程步骤：

1. 开始：定义流程的入口

2. 依次定义用户任务：第一个任务分配给财务部，第二个任务分配给管理部

3. 结束。

 以上所有的元素需要通过 sequence flow （source 指定源，target 指定目的，确定方向）相互连接起来。

<definitions id="definitions"
  targetNamespace="http://activiti.org/bpmn20"
  xmlns:activiti="http://activiti.org/bpmn"
  xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL">

	<process id="financialReport" name="Monthly financial report reminder process">

	  <startEvent id="theStart" />

	  <sequenceFlow id='flow1' sourceRef='theStart' targetRef='writeReportTask' />

	  <userTask id="writeReportTask" name="Write monthly financial report" >
	    <documentation>
	      Write monthly financial report for publication to shareholders.
	    </documentation>
	    <potentialOwner>
	      <resourceAssignmentExpression>
	        <formalExpression>accountancy</formalExpression>
	      </resourceAssignmentExpression>
	    </potentialOwner>
	  </userTask>

	  <sequenceFlow id='flow2' sourceRef='writeReportTask' targetRef='verifyReportTask' />

	  <userTask id="verifyReportTask" name="Verify monthly financial report" >
	    <documentation>
	      Verify monthly financial report composed by the accountancy department.
	      This financial report is going to be sent to all the company shareholders.
	    </documentation>
	    <potentialOwner>
	      <resourceAssignmentExpression>
	        <formalExpression>management</formalExpression>
	      </resourceAssignmentExpression>
	    </potentialOwner>
	  </userTask>

	  <sequenceFlow id='flow3' sourceRef='verifyReportTask' targetRef='theEnd' />

	  <endEvent id="theEnd" />

	</process>

</definitions>

三、Activiti 使用步骤

1. 定义流程
2. 部署流程： 存储流程定义文件、加载到内存方便api操作
3. 启动一个流程实例：流程启动后会进入startEvent，自动进入UserTask 并等待，同时状态会记录到数据库，如果 activiti 重启或奔溃数据不会丢失

Deployment deployment = repositoryService.createDeployment()
                                          .addClasspathResource("FinancialReportProcess.bpmn20.xml")
                                          .deploy();
ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("financialReport");

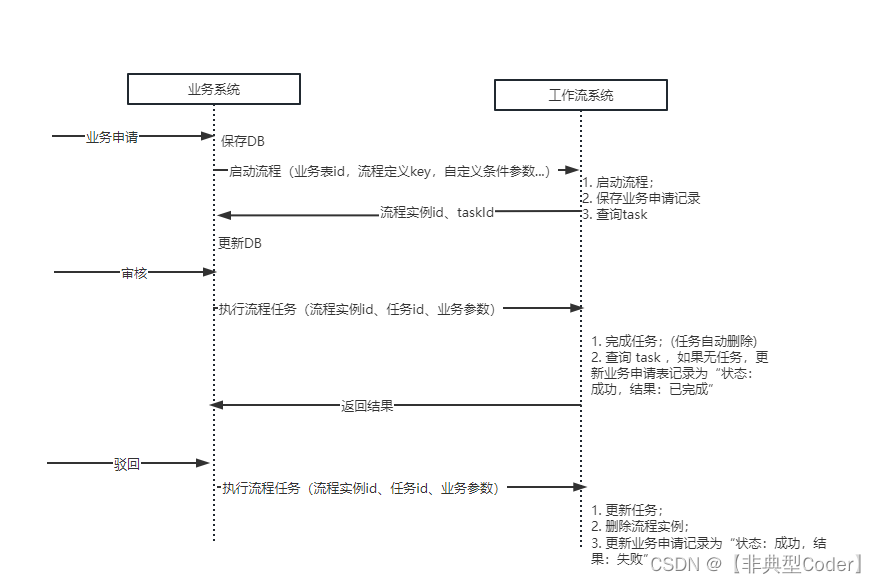

显示开发过程中，整体的流程如下：

四、总结

1. 流程需要先定义后使用；

2. 流程启动后，会创建一个流程实例，并且进入第一个用户任务；

3. 任务完成后（调用完成命令）会自动删除；

---
