HOG SVM图片学习 到 物体检测 - - - 动手实践(龙井茶盒子检测)

1. HOG特征，学习参考链接: 基于传统图像处理的目标检测与识别(HOG+SVM附代码)

2. SVM原理: 可以拜读一下july大神的文章，链接如下: 支持向量机通俗导论（理解SVM的三层境界）

3. 实现代码:

    (1). 准备样本，我先用手机拍摄了一段物品的视频，然后使用opencv读取这一段视频，将视频分解成一张一张的图片作为正样本或者负样本，然后使用python将样本图片生成目录list的csv文件(python实现简单一点，哈哈)，具体代码在最后附录

    (2). 计算HOG特征，正负样本HOG特征以及标签

    (3). SVM训练和结果保存xml，下一次可以直接加载xml方便快速

    (4). 找一张图片测试，显示结果

4. 这个demo训练样本和结果xml下载， 只提供了一个积分下载门槛，具体下载地址如下:  训练正负样本下载

    希望大家也可以自己拍摄视频做出自己喜欢的样本，享受学习的乐趣^&^(感谢AMing友情赞助的龙井茶)

具体完整HOG计算和SVM训练检测代码如下:

#include "stdafx.h"
#include <opencv2/opencv.hpp>

using namespace std;
using namespace cv;
using namespace cv::ml;

// 文件列表读取，保存文件路径
vector<string> getImagePathName(string filePath)
{
	ifstream file(filePath.c_str(), ifstream::in);
	string line, path, label;
	vector<string> imgPathVec;
	if (!file)
	{
		cout << "could not load file correctlly ..." << endl;
		getchar();
		return imgPathVec;
	}
	while (getline(file, line))
	{
		stringstream liness(line);
		//cout << line << endl;
		imgPathVec.push_back(line);
	}
	return imgPathVec;
}

int main()
{
	bool generateModel = false; // 是否用于训练，或者可以直接load已经训练好的xml

	int featureVectorNum = 3780; // 图片64*128 -> ((64-16)/8+1) * ((128-16)/8+1)*   ((16/8)*(16/8))   * 9 // block数 * cell个数 * cell中bin特征数

	Ptr<SVM> svm = SVM::create();
	svm->setType(SVM::C_SVC);
	svm->setKernel(SVM::LINEAR);
	svm->setTermCriteria(TermCriteria(CV_TERMCRIT_ITER, 100, FLT_EPSILON));

	if (generateModel)
	{
		// 正反例分开文件放了，也可以生成一个文件直接读取，
		string posFileName = string("AMingLongjingPositive02.csv");
		string nagFileName = string("AMingLongjingNagtive01.csv");
		vector<string> posImgPathVec = getImagePathName(posFileName);
		vector<string> nagImgPathVec = getImagePathName(nagFileName);
		Mat trainImg;

		// hog特征初始化 win size, block size, block step, cell size, bin num;
		HOGDescriptor hog(Size(64, 128), Size(16, 16), Size(8, 8), Size(8, 8), 9);

		vector<float> descriptors;
		//存放每一张正反例图片的hog特征 和 正反例的标签 -1 +1
		Mat featureVectorOfSample(posImgPathVec.size() + nagImgPathVec.size(), featureVectorNum, CV_32FC1);
		vector<int> labels; //这里的标签 正例 +1 负例 -1

		// 算正例的 positive
		for (int i = 0; i < posImgPathVec.size(); i++)
		{
			trainImg = imread(posImgPathVec[i]);
			//imshow("trainImg", trainImg);
			hog.compute(trainImg, descriptors);

			cout << "positive hog feature vector " << i << " :" << descriptors.size() << endl;

			for (int j = 0; j < descriptors.size(); j++)
			{
				featureVectorOfSample.at<float>(i, j) = descriptors[j];
			}
			labels.push_back(1);
		}
		// 算反例的 nagtive
		for (int i = 0; i < nagImgPathVec.size(); i++)
		{
			trainImg = imread(nagImgPathVec[i]);
			//imshow("trainImg", trainImg);
			hog.compute(trainImg, descriptors);

			cout << "nagtive hog feature vector " << i << " :" << descriptors.size() << endl;

			for (int j = 0; j < descriptors.size(); j++)
			{
				featureVectorOfSample.at<float>(posImgPathVec.size() + i, j) = descriptors[j];
			}
			labels.push_back(-1);
		}

		// 用SVM训练
		svm->train(featureVectorOfSample, ROW_SAMPLE, labels);
		svm->save("LongJing02.xml");

	}
	else
	{
		//svm->read("LongJing01.xml"); //原来不是像人脸检测那样load了
		svm = StatModel::load<SVM>("LongJing02.xml");
	}

    // 获取支持向量，其中w = alpha * y * x, ( y 和 x 表示支持向量的样本信息)
	Mat supportVector = svm->getSupportVectors();
	Mat alpha, svIdx;
	float rho = svm->getDecisionFunction(0, alpha, svIdx);
	// 转换成32的
	Mat alpha2;
	alpha.convertTo(alpha2, CV_32FC1);

	//结果矩阵，两个矩阵相乘 1 x d  *  d x N
	Mat result(1, featureVectorNum, CV_32FC1);
	result = alpha2 * supportVector;
    //乘以-1，这里为什么会乘以-1？  //解释转自 hongbin_xu大佬的文章:
    //注意因为svm.predict使用的是alpha*sv*another-rho，如果为负的话则认为是正样本，在HOG的检测函数中，使用rho+alpha*sv*another(another为-1)
    for (int i = 0;i < featureVectorNum;i++)
	{
		result.at<float>(0, i) *= -1;
	}

	vector<float> detector;
	for (int i = 0; i < featureVectorNum; i++)
	{
		detector.push_back(result.at<float>(0, i));
	}
	detector.push_back(rho);
	HOGDescriptor myHog;
	vector<Rect> detectedRect;

	myHog.setSVMDetector(detector);

	 //test picture, 这里训练的图片要和测试的图片比例相差不大，不然不太好检测出来
	Mat imageSrc = imread("longjingTest04-0.jpg");
	myHog.detectMultiScale(imageSrc, detectedRect, 0, Size(16, 16), Size(64,64), 1.05, 2);
	for (int i = 0; i < detectedRect.size(); i++)
	{
		rectangle(imageSrc, detectedRect[i],Scalar(0,255,0),2);
	}
	imshow("dst", imageSrc);

	/*VideoCapture capture(0);
	Size S = Size((int)capture.get(CV_CAP_PROP_FRAME_WIDTH), (int)capture.get(CV_CAP_PROP_FRAME_HEIGHT));
	int fps = capture.get(CV_CAP_PROP_FPS);
	Mat frame, detectImg;
	while (1)
	{
		capture >> frame;
		resize(frame, detectImg,Size(120,160), 0, 0);
		myHog.detectMultiScale(detectImg, detectedRect, 0, Size(16, 16), Size(32, 32), 1.05, 10);
		for (int i = 0; i < detectedRect.size(); i++)
		{
			rectangle(frame, detectedRect[i], Scalar(0, 255, 0), 2);
		}
		if (frame.empty()) break;
		waitKey(300);
		imshow("vedio", frame);

	}
	*/
	waitKey(0);
    return 0;
}

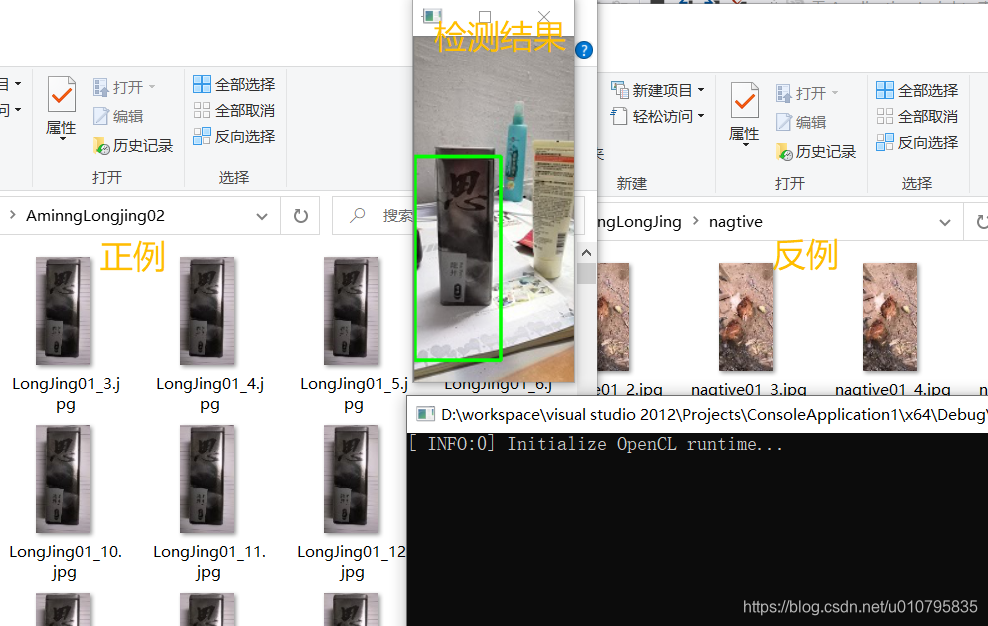

检测结果:





附录: 视频分解生成图片样本代码

#include <opencv2/opencv.hpp>

using namespace std;
using namespace cv;

int main()
{
	VideoCapture capture("LongJing02.mp4");
	Mat frame, saveImg;
	int objHeight = 128, objWidth = 64; //训练集中图片的高度和大小
	int count = 0;
	String saveImgPath;
	while (1)
	{
		capture >> frame;
		if (frame.empty()) break;
		imshow("vedio", frame);

		//count = 0;
		resize(frame, saveImg, Size(objWidth, objHeight), 0, 0);
		saveImgPath = format("AminngLongjing02/LongJing01_%d.jpg", count);
		imwrite(saveImgPath, saveImg);

		count++;

		char c = waitKey(30);
		if (c == 27 || count > 2000) //不让生产太多的样本，免得电脑占用太多空间，可以更改
		{
			break;
		}
	}
	waitKey(0);
    return 0;
}

python生成目录下所有文件list的代码:

import os

def file_name(file_dir):
    f=open(r"AMingLongjingPositive02.csv","w+")
    i = 0
    for root, dirs, files in os.walk(file_dir):
        print('root_dir:', root)  # 当前目录路径
        #print('sub_dirs:', dirs)  # 当前路径下所有子目录
        print('files:', files)  # 当前路径下所有非目录子文件
        for item in files:
            strPath = root.replace("\\","/")+"/"+item+"\n"
            f.write(strPath)
        i = i+1
    f.close()


file_name(r'AMingLongJing\AminngLongjing02')
