ceph-disk源码分析

原文 http://www.hl10502.com/2017/06/23/ceph-disk-1/#more

ceph-disk是一个用于部署osd数据及journal分区或目录的工具，基于Python开发。ceph-disk工具放在ceph-base包中，安装ceph-base rpm包将默认安装此工具，比如Jewel版ceph-10.2.7中的ceph-base-10.2.7-0.el7.x86_64.rpm。

ceph-disk命令行

ceph-disk 命令格式如下

• ceph-disk [-h] [-v] [--log-stdout] [--prepend-to-path PATH]
                   [--statedir PATH] [--sysconfdir PATH] [--setuser USER]
                   [--setgroup GROUP]
                   {prepare,activate,activate-lockbox,activate-block,activate-journal,activate-all,list,suppress-activate,unsuppress-activate,deactivate,destroy,zap,trigger}
                   ...

• prepare：使用一个文件目录或磁盘来准备创建OSD
• activate：激活一个OSD
• activate-lockbox：激活一个lockbox
• activate-block：通过块设备激活一个OSD
• activate-journal：通过journal激活一个OSD
• activate-all：激活所有标记的OSD分区
• list：列出磁盘、分区和OSD
• suppress-activate：禁止激活一个设备
• unsuppress-activate：停止禁止激活一个设备
• deactivate：停用一个OSD
• destroy：销毁一个OSD
• zap：清除设备分区
• trigger：激活任何设备（由udev调用）

ceph-disk工作机制

通过ceph-disk创建osd, 数据分区和journal分区将自动mount。创建osd，主要是prepare和activate。

假设/dev/sdb是OSD要使用的数据盘，OSD要使用的journal分区在/dev/sdc上创建，/dev/sdc是SSD, 创建激活OSD的命令如下：

• ceph-disk prepare /dev/sdb /dev/sdc
• ceph-disk activate /dev/sdb1

sgdisk 命令参考 https://linux.die.net/man/8/sgdisk
udevadm 命令参考 https://linux.die.net/man/8/udevadm

prepare过程

• 使用sgdisk命令销毁数据盘/dev/sdb的GPT和MBR，清除所有分区
• 获取osd_journal_size大小，默认5120M，可以指定设置，准备journal分区
• 一个SSD很可能被多个OSD共享来划分各自的journal分区，/dev/sdc上已分好的区不变，使用sgdisk在分区上增加新的分区作为journal，不影响原来的分区，如果不指定创建分区的uuid，自动为journal分区生成一个journal_uuid，journal分区的typecode为45b0969e-9b03-4f30-b4c6-b4b80ceff106，journal是一个link,指向一个固定的位置，再由这个link指向真正的journal分区，这样可以解决盘符漂移带来的问题
• 使用sgdisk创建数据分区，使用--largest-new来使用磁盘最大可能空间，即将所有的空间用来创建数据分区/dev/sdb1
• 格式化数据分区/dev/sdb1为xfs
• 挂载数据分区/dev/sdb1到临时目录
• 在临时目录下写入ceph_fsid、fsid、magic、journal_uuid四个临时文件，文件内容相应写入
• 创建journal链接，使用ln -s将sdc新建的journal分区连接到临时目录journal文件
• 卸载、删除临时目录
• 修改OSD分区的typecode为4fbd7e29-9d25-41b8-afd0-062c0ceff05d
• udevadm trigger强制内核触发设备事件

activate过程

/lib/udev/rules.d/目录下的两个rules文件60-ceph-by-parttypeuuid.rules、95-ceph-osd.rules

其实并不需要显式的调用activate这个命令。是因为prepare最后的udevadm trigger强制内核触发设备事件，udev event调用了ceph-disk trigger命令，分析该分区的typecode，是ceph OSD的数据分区，会自动调用ceph-disk activate /dev/sdb1。typecode为journal的分区则通过ceph-disk activate-journal来激活。

[root@ceph ~]# cat /lib/udev/rules.d/95-ceph-osd.rules
# OSD_UUID
ACTION=="add", SUBSYSTEM=="block", \
  ENV{DEVTYPE}=="partition", \
  ENV{ID_PART_ENTRY_TYPE}=="4fbd7e29-9d25-41b8-afd0-062c0ceff05d", \
  OWNER:="ceph", GROUP:="ceph", MODE:="660", \
  RUN+="/usr/sbin/ceph-disk --log-stdout -v trigger /dev/$name"
ACTION=="change", SUBSYSTEM=="block", \
  ENV{ID_PART_ENTRY_TYPE}=="4fbd7e29-9d25-41b8-afd0-062c0ceff05d", \
  OWNER="ceph", GROUP="ceph", MODE="660"

• 获取文件系统类型xfs、osd_mount_options_xfs、osd_fs_mount_options_xfs
• 挂载/dev/sdb1到临时目录
• 卸载、删除临时目录
• 启动OSD进程

源码结构

ceph-disk就两个文件

• __init__.py：空白初始化文件
• main.py：所有的ceph-disk命令操作在这个文件中，代码超5000行

类图

main.py所有类图： ceph-disk.png

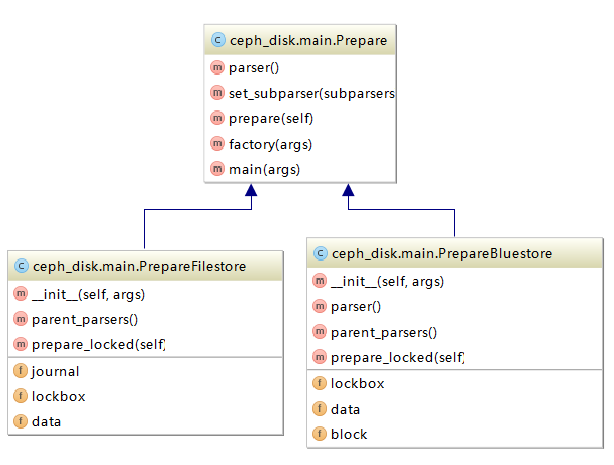

Prepare类

Prepare是准备OSD的操作。两个子类PrepareBluestore、PrepareFilestore分别对应Bluestore、Filestore。目前Jewel10.2.7默认Filestore

PrepareData类

PrepareData是准备OSD的数据操作，磁盘数据分区、Journal分区。两个子类PrepareFilestoreData、PrepareBluestoreData

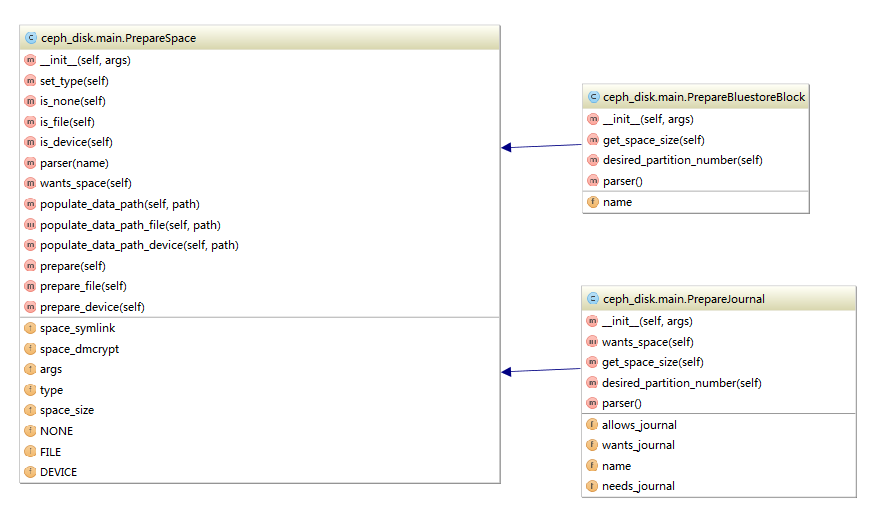

PrepareSpace类

PrepareSpace是用来获取磁盘分区大小。两个子类PrepareJournal、PrepareBluestoreBlock

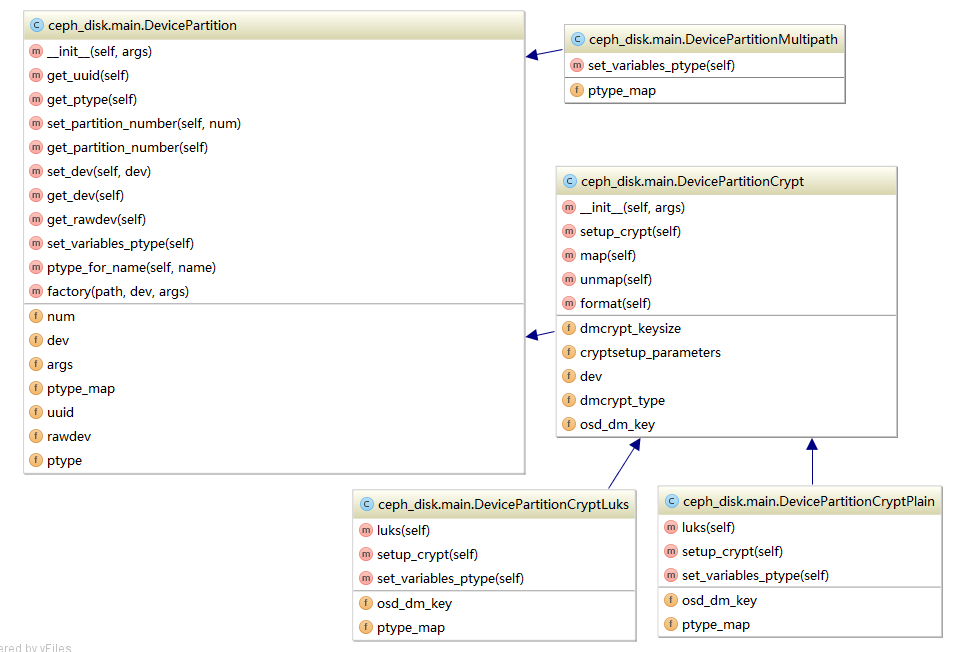

DevicePartition类

DevicePartition是设备分区的加密模式。四个子类DevicePartitionCrypt、DevicePartitionCryptLuks、DevicePartitionCryptPlain、DevicePartitionMultipath对应四种不同的dmcrypt

OSD管理

创建OSD主要是分为prepare与activate两个操作。

main.py主函数

if __name__ == '__main__':
    main(sys.argv[1:])
    warned_about = {}

main函数

def main(argv):
    # 命令行解析
    args = parse_args(argv)
    #设置日志级别
    setup_logging(args.verbose, args.log_stdout)
    if args.prepend_to_path != '':
        path = os.environ.get('PATH', os.defpath)
        os.environ['PATH'] = args.prepend_to_path + ":" + path
    # 设置ceph-disk.prepare.lock、ceph-disk.activate.lock的目录/var/lib/ceph/tmp
    setup_statedir(args.statedir)
    # 设置配置文件目录/etc/ceph/
    setup_sysconfdir(args.sysconfdir)
    global CEPH_PREF_USER
    CEPH_PREF_USER = args.setuser
    global CEPH_PREF_GROUP
    CEPH_PREF_GROUP = args.setgroup
    # 执行子命令函数
    if args.verbose:
        args.func(args)
    else:
        main_catch(args.func, args)

parse_args函数解析子命令

def parse_args(argv):
    parser = argparse.ArgumentParser(
        'ceph-disk',
    )
...
...
...
    # prepare 子命令解析
    Prepare.set_subparser(subparsers)
    # activate 子命令解析
    make_activate_parser(subparsers)
    make_activate_lockbox_parser(subparsers)
    make_activate_block_parser(subparsers)
    make_activate_journal_parser(subparsers)
    make_activate_all_parser(subparsers)
    make_list_parser(subparsers)
    make_suppress_parser(subparsers)
    make_deactivate_parser(subparsers)
    make_destroy_parser(subparsers)
    make_zap_parser(subparsers)
