extract tcp rtt in wireshark

本文介绍如何在Wireshark中提取并导出Round Trip Time (RTT) 数据到文本或CSV文件的方法。通过简单的步骤操作,可以将TCP流图中的RTT信息导出以进行进一步的数据分析。

 In wireshark, I can easily get the round trip time graph in Statistics->TCP Flow Graph. But I have an intention to extract out the rtt data into a text or csv file, which stump me into some trouble. A blog of such kind[1] cannot give any hint on how to get things done, which is totally shit,fuck it.
 Finally, this ppt help me to get things done.

Right-click on any column’s header → Column Preferences → Click the add button → Enter tcp.analysis.ack_rtt into Field Name → OK

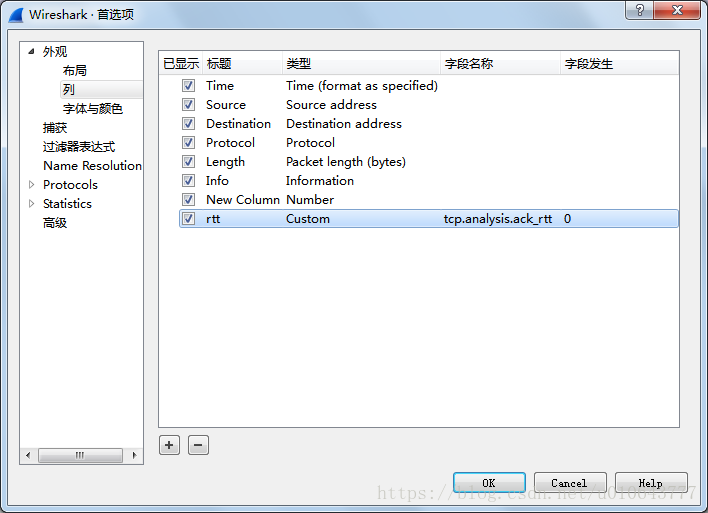

The picture following clearly shows what I did.
add a column

[1]用excel解析wireshark log中的RTT
[2]ppt

<think>好的,用户想了解如何使用Wireshark分析TCP RTT的IO图表。我需要先回忆一下Wireshark的相关功能,尤其是IO图形工具的使用。首先,IO Graphs是Wireshark的一个内置工具,位于Statistics菜单下。用户可以通过它生成各种流量相关的图表,比如每秒报文数、字节数或者特定的过滤条件的数据。 接下来,用户提到的TCP RTT,也就是往返时间,这通常涉及到tcp.analysis.ack_rtt这个过滤字段。根据引用[3],tcp.analysis.ack_rtt用于衡量抓取的TCP报文与相应ACK之间的时间间隔,如果时间较长可能表示网络延迟。因此,在IO图形中需要用到这个过滤条件。 然后,我需要一步步指导用户如何操作。首先,打开IO Graphs界面,设置正确的过滤表达式,比如使用“tcp.analysis.ack_rtt”作为过滤条件。然后调整Y轴的单位,可能需要选择“Advanced”来显示具体的RTT数值,单位通常是秒或者毫秒。 另外,引用[4]提到,默认的X轴是1秒间隔,Y轴是报文数,但这里需要的是RTT的值,所以用户需要更改Y轴的单位为“Sum”或者其他合适的统计方式。可能需要解释不同的统计方式,比如Avg、Max等,来帮助用户理解如何展示RTT的变化趋势。 还有,用户可能需要知道如何通过点击图表查看具体时间点的报文细节,这在引用[4]中也有提到。这部分需要提醒用户,方便他们深入分析特定时间点的网络问题。 最后,生成相关问题的时候,应该围绕TCP RTT分析的其他方面,比如如何识别延迟原因、其他相关过滤项以及如何导出数据等。需要确保问题与主题相关,帮助用户进一步探索。 检查是否有遗漏的步骤,比如是否需要在过滤器中正确应用显示过滤器,或者在调整Y轴时是否需要选择特定的统计方法。同时,确保引用的正确使用,每个步骤末尾添加对应的引用标记。</think>### 分步说明:使用 Wireshark 分析 TCP RTT 的 IO 图表 1. **打开 Wireshark 并加载抓包文件** - 启动 Wireshark,选择需要分析的抓包文件(`.pcap` 或 `.pcapng` 格式)。 - 确保抓包文件包含 TCP 流量(如文件传输、HTTP 下载等场景)[^4]。 2. **进入 IO Graphs 工具** - 点击菜单栏的 `Statistics` → `IO Graphs`,打开 IO 图形工具界面[^1]。 3. **配置 RTT 相关过滤条件** - **过滤器语法**:在图形界面下方的过滤栏中输入 `tcp.analysis.ack_rtt`,该字段表示 TCP 确认报文的往返时间[^3]。 - **单位设置**:点击右侧的 `Unit`,选择 `Y Axis` 为 `Advanced`,并在 `Calc` 中选择统计方式(如 `AVG(*)` 计算平均 RTT,`MAX(*)` 显示最大 RTT)。 - **示例配置**: ``` Filter: tcp.analysis.ack_rtt Unit: Y Axis=Advanced, Calc=AVG(*) ``` 4. **调整图表参数** - **时间范围**:通过修改 `X Axis` 的间隔(如 0.1 秒)细化时间粒度,更精准观察 RTT 波动[^4]。 - **多图形对比**:可添加多个过滤条件(如不同 TCP 流的 RTT),通过颜色区分,对比不同连接的延迟情况[^4]。 5. **分析图表特征** - **正常 RTT**:平稳低值(如几十毫秒)。 - **异常 RTT**:突增高值或持续波动,可能由网络拥塞、报文丢失引起。 - **关联报文**:双击图表中的峰值点,自动定位到对应报文,进一步分析具体原因(如重传、乱序)。 6. **导出数据(可选)** - 点击 `Save` 导出图表为 CSV/PNG 格式,用于报告或进一步分析。 --- ### 示例场景 若分析 HTTP 下载时的 RTT 突增: 1. 过滤 `tcp.analysis.ack_rtt` 并设置 `MAX(*)`。 2. 发现某时间点 RTT 超过 500ms,双击定位到该时间段的报文。 3. 检查对应报文是否出现 `TCP Retransmission` 或 `Duplicate ACK`,确认丢包原因[^3]。 ---
