Android Graphics 多屏同显/异显 - C++示例程序(升级版)

“ 为了更生动地展现Android多屏同显/异显的功能，基于前面的多屏显示互动程序做一个升级版，增加播放视频功能。”

01

多屏显示互动程序概况

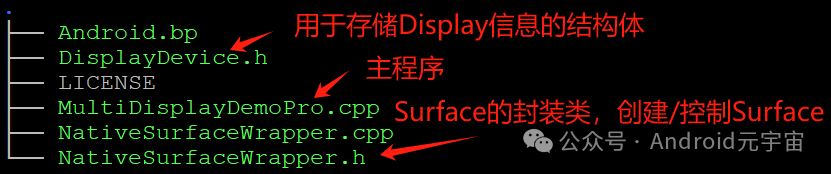

源码下载

请查看文章末尾源码下载方式。

源码编译

本demo程序是基于Android S源码环境开发的，所以需要放到Android S源码下编译。

将上一步中下载的源码放到Android源码的合适目录下，比如我放到了android/device/multi-display-demo-pro目录下，然后执行mm进行编译，得到可执行档 MultiDisplayDemoPro

源码运行

运行前，需要先有一个多屏幕的环境，我们采用前面文章提到的方式，搭建模拟环境：2块1080x1920的物理屏幕

Android Graphics 显示系统 - 如何模拟多(物理)显示屏？

启动模拟环境时，设定display参数，如下

--display0=width=1080,height=1920 --display1=width=1080,height=1920

注意：

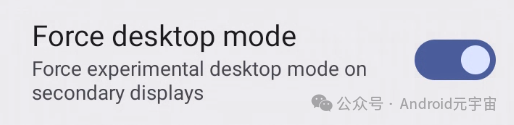

一定要在开发者选项里打开Force desktop mode，我们需要有一个多屏异显的系统环境！！

将可执行档MultiDisplayDemoPro放到目标测试平台/system/bin下（比如：adb push MultiDisplayDemoPro /system/bin/）

查看使用说明

vsoc_x86_64:/ # MultiDisplayDemoPro -h
usage:  MultiDisplayDemoPro [options]
        ------------------------------------------------------------------------------------------------
        [-h] help
        [-l] list displays
        [-d] layer stack(In case of multi-display, show surface on the specified displays)
        [-f] the path of video file to playback

        When demo is running, you can input a char to control surface
                n: move surface to other display with no animation
                m: move surface to other display with animation
                s: show surface on diffrent displays
        ------------------------------------------------------------------------------------------------

和标准版demo相比，多了一个选项[-f]，用来指定要播放的视频路径。

可以去抖音上下载一个视频，然后push到设备的/sdcard/Movies/目录下。

02

多屏显示互动程序功能说明

获取当前设备的Displays信息

# adb shell MultiDisplayDemoPro -l

Display Devices: size=2
        #0 display layerStack=0 activeMode={ 1080x1920@60.00fps }
        #1 display layerStack=2 activeMode={ 1080x1920@60.00fps }

可以看到当前设备有几块屏幕，每个屏幕当前的分辨率、刷新率，还有一个关键的信息layerStack。

画面显示到指定屏幕

-f 选项，后面指定要播放的视频的路径；
-d 选项，后面加指定屏幕的layerStack可以将画面显示到对应屏幕上。例如，显示到副屏

adb shell MultiDisplayDemoPro -f /sdcard/Movies/video1.mp4 -d 2

动态切换画面到另一块屏幕

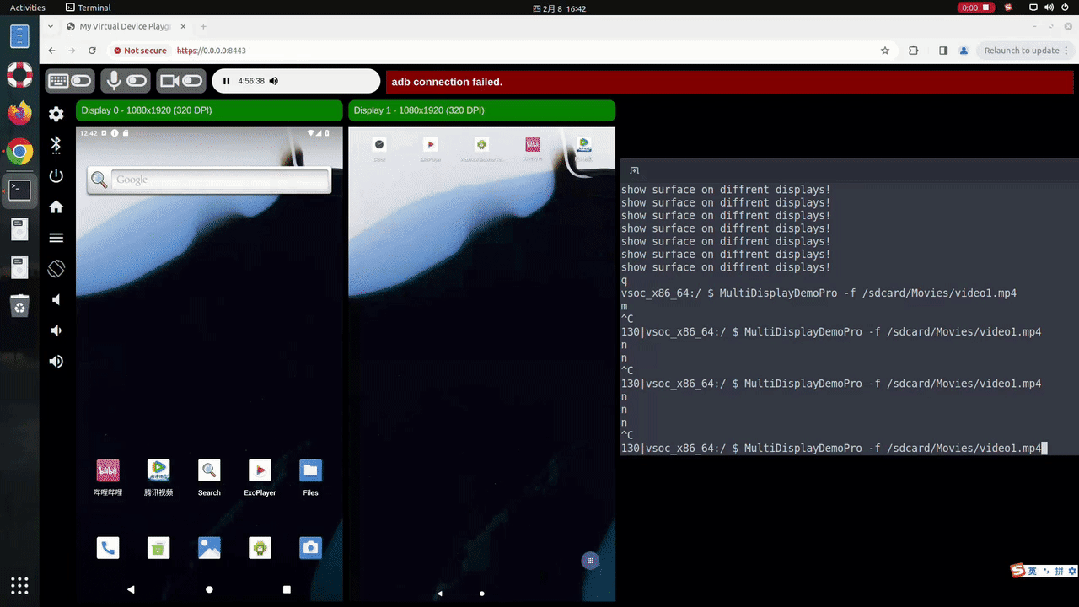

程序运行过程中，输入‘n’，按回车键，可以动态切换画面所在的屏幕，效果如下图

移动画面到另一块屏幕

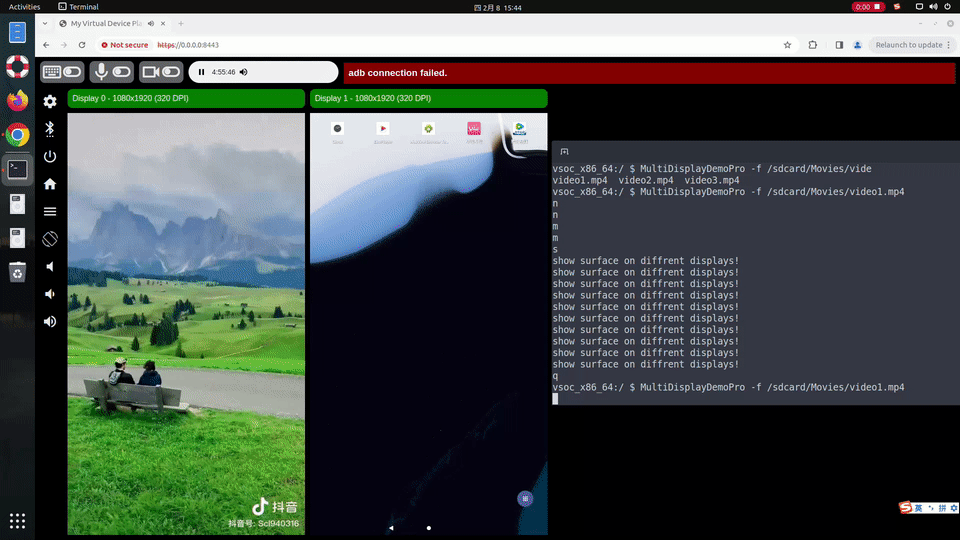

程序运行过程中，输入‘m’，按回车键，可以动态的移动画面到另一块屏幕，这个过程中会有一个过渡动画的效果，移动过程中画面会同时显示到两个屏幕上，两块屏幕上的内容拼成完整画面，直到画面全部移动到另一块屏幕上去，效果如下图：

多屏同显

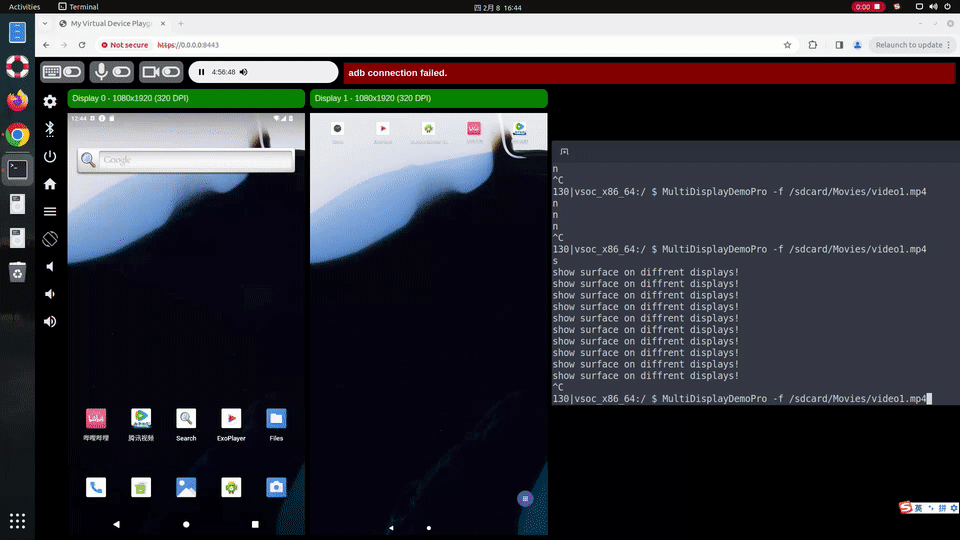

程序运行过程中，输入‘s’，按回车键，可以将画面同时显示在多个屏幕上，模拟多屏同显的效果，如下

退出

程序运行过程中，输入‘q’，按回车键 或者  Ctrl+C 可以终止程序执行。

---

关注公众号，阅读原文，获取demo源码
