mermaid 语法留存

后语

1.优快云时序图的mermaid画法

画类图和时序图，注意时序图是把发信息的人的主语抽离。就好像这个
我：Hello , can you speak chinese?
小明：yes
我 ：where 's the ZhongShanPark?
小明：i don’t know ,maybe you can ask others
我：Hello，can you speak chinese?
小王：yes
我：where’s the ZhongshanPark
小王：oh，it’s in XXX

注意到了这个是不停的重复代码，可以适当抽象进行复用

这个时序图的优快云 mermaid 代码

```mermaid
sequenceDiagram
Title: 测试
participant A as 我
participant B as 其他人

loop Every people
	activate A
	A->>B : askCanYouSpeakQuestion()
	Note right of B: 这里是个边界备注.
	activate B
 	alt  知道
	       B-->>A: letHimKnowTheWay()
	   else 不知道
	       B-->>A: letHimAskAnotherOne()
	   end
	A->>B:askWhereQuestion()

	alt  知道
	      B-->>A: letHimKnowTheWay()
	  else 不知道
	      B-->>A: letHimAskAnotherOne()
	  end
	  deactivate B
	  deactivate A
end

参考：https://mermaidjs.github.io/sequenceDiagram.html

2.优快云流程图的mermaid代码

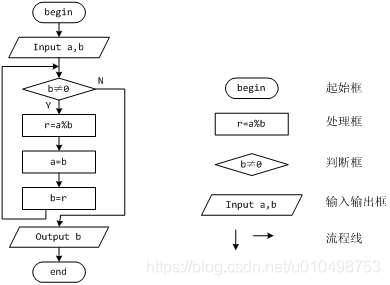

流程图基础参考迂者-贺利坚blog

https://mermaidjs.github.io/flowchart.html
我们把askWhereQuestion进行更细分

marmaid代码
GQNB_1= getQuestionNumberById _1
A_1 = ask_1 别名
M_1 = main_1 别名

```mermaid
graph TB

    subgraph getQuestionNumberById
    GQNB_1[paramIsVlidate]-->GQNB_2[perpareSearchParam]
    GQNB_2-->GQNB_3[runSql]
    end

    subgraph ask
    A_1[dataIsValidate data]-->A_2[run data]
    end

   subgraph main
    M_1[define questionNumber,dictory,id]-->GQNB_1[call getQuestionNumberById id]

    GQNB_3-->M_3(data = getQuestionNumberById)
    M_3-->M_4{data is null ?}
    M_4-->|YES|A_1

    M_4-->|NO|M_5[return dictory is not find]
    end



甘特图
