光照计算学习之漫反射：

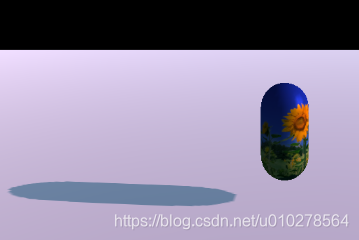

先看看效果图

漫反射的方向是不规则的向四周发散出去，所以没有高光效果。

代码重点部分都有注释：

需要重点理解DOT函数具体使用地方和数学几何含义：上一篇有简单介绍推导函数N·L=|N|*|L|*cosθ 表面法线越接近光照方向表示越亮。

公式： diffuse = Kd * lightColor * max(dot(N, L), 0)

如果你也在一起学习shader 务必记住这个公式这只是众多公式里面的一个。

Shader "long/CustomDiffuse" {
	Properties{
		_MainTex("Albedo (RGB)", 2D) = "white" {}
		_DiffusePower("DiffusePower",float)=1.1
	}
		SubShader
	{


		LOD 200
		pass {
			tags{"lightmode" = "shadowcaster"}
		}

		pass
		{
			Tags { "RenderType" = "Opaque" "LightMode" = "ForwardBase" }

			CGPROGRAM

			#pragma vertex vert
			#pragma fragment frag
			#include "UnityCG.cginc"

		float4 _LightColor0;

		float4 _MainTex_ST;
		sampler2D _MainTex;
		float _DiffusePower;

		struct v2f {
			float4 pos:POSITION;
			float2 uv:TEXCO
