01. 输入捕获简介

  • IC（Input Capture）输入捕获

  • 输入捕获模式下，当通道输入引脚出现指定电平跳变时，当前CNT的值将被锁存到CCR中，可用于测量PWM波形的频率、占空比、脉冲间隔、电平持续时间等参数

  • 每个高级定时器和通用定时器都拥有4个输入捕获通道

  • 可配置为PWMI模式，同时测量频率和占空比

  • 可配合主从触发模式，实现硬件全自动测量

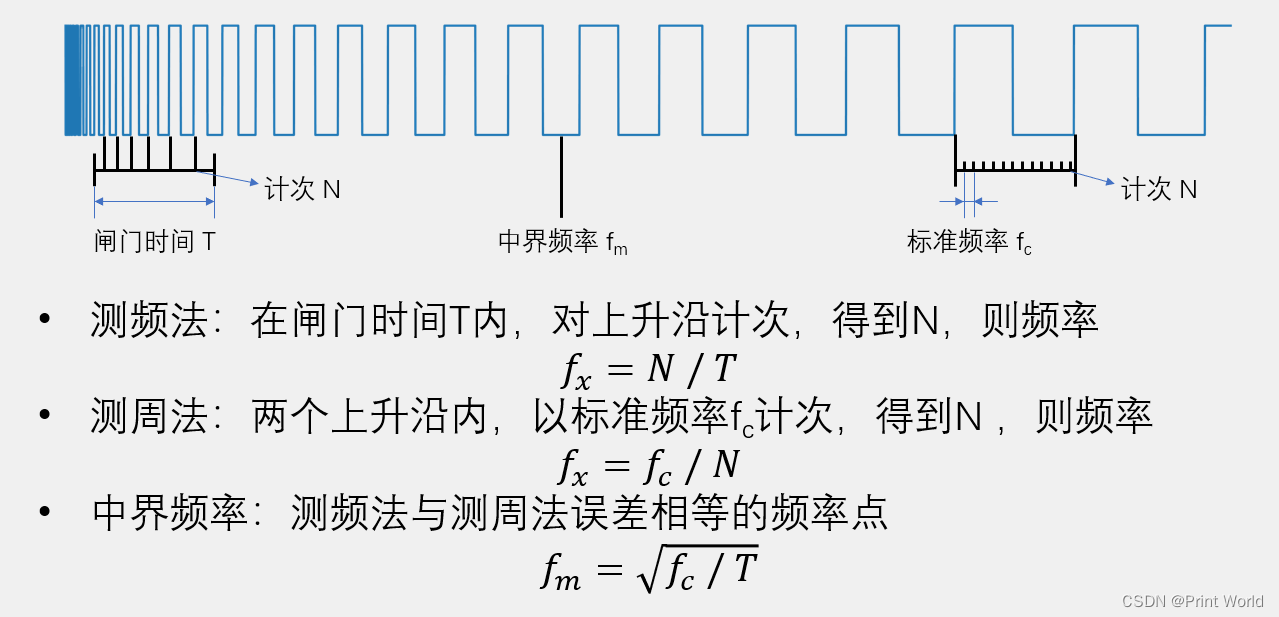

02. 频率测量

在这里插入图片描述

03. 输入捕获通道

在这里插入图片描述

04. 主从触发模式

在这里插入图片描述

05. 输入捕获基本结构
