【UV打印机】电器之交流接触器

00. 目录

01. 交流接触器概述

交流接触器常采用双断口电动灭弧、纵缝灭弧和栅片灭弧三种灭弧方法。用以消除动、静触头在分、合过程中产生的电弧。容量在10A 以上的接触器都有灭弧装置。交流接触器还有反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构、底座及接线柱等辅助部件

交流接触器的工作原理是利用电磁力与弹簧弹力相配合，实现触头的接通和分断的。交流接触器有两种工作状态: 失电状态(释放状态) 和得电状态(动作状态)。当吸引线圈通电后，使静铁芯产生电磁吸力，衔铁被吸合，与衔铁相连的连杆带动触头动作，使常闭触头断接触器处于得电状态;当吸引线圈断电时，电磁吸力消失，衔铁在复开，使常开触头闭合，位弹簧作用下释放，所有触头随之复位，接触器处于失电状态。

交流接触器的作用是：作为执行元件，用于接通、分断线路、或频繁的控制电动机等设备运行。交流接触器算是一种中间控制元件，优点是可频繁的通、断线路，一般以小电流或小电压控制大电流或大电压。配合热继电器工作可以对负载设备起到一定的过载保护作用。

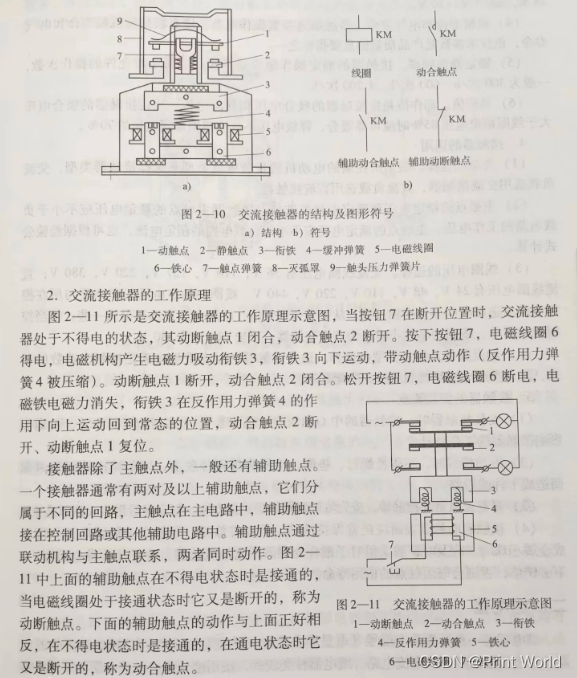

交流接触器的工作原理: 当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

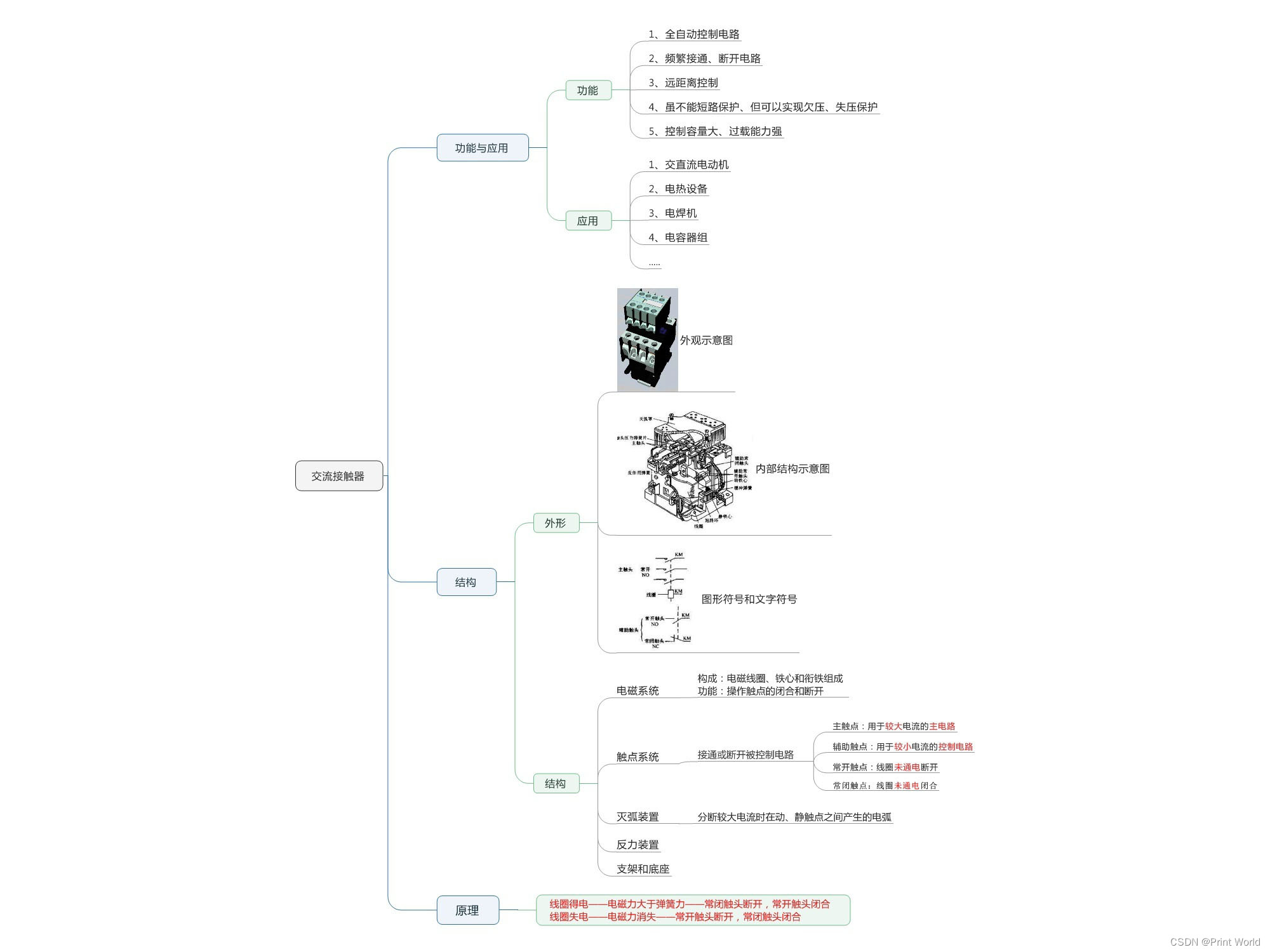

02. 交流接触器知识

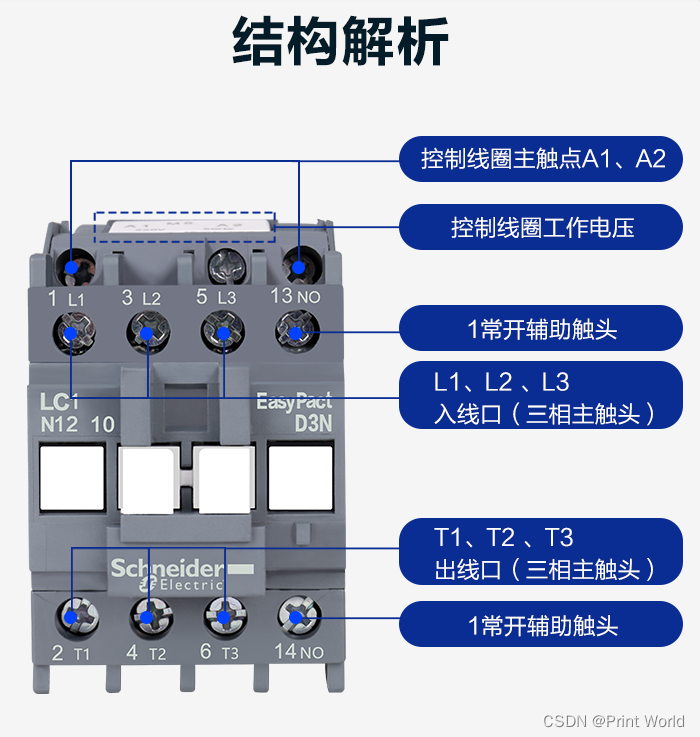

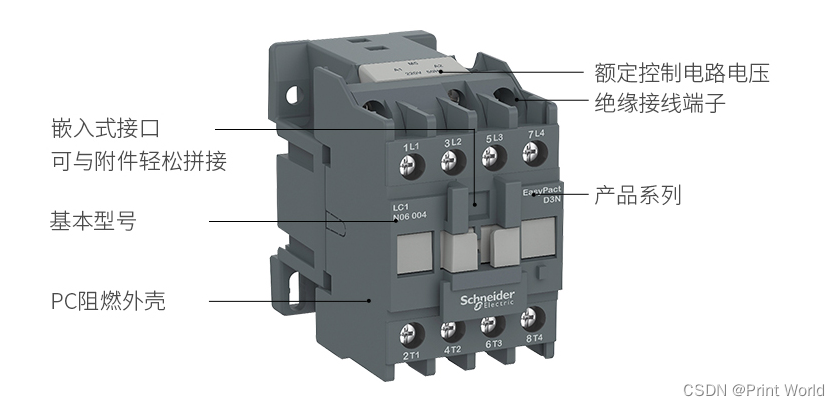

03. 接触器结构解析

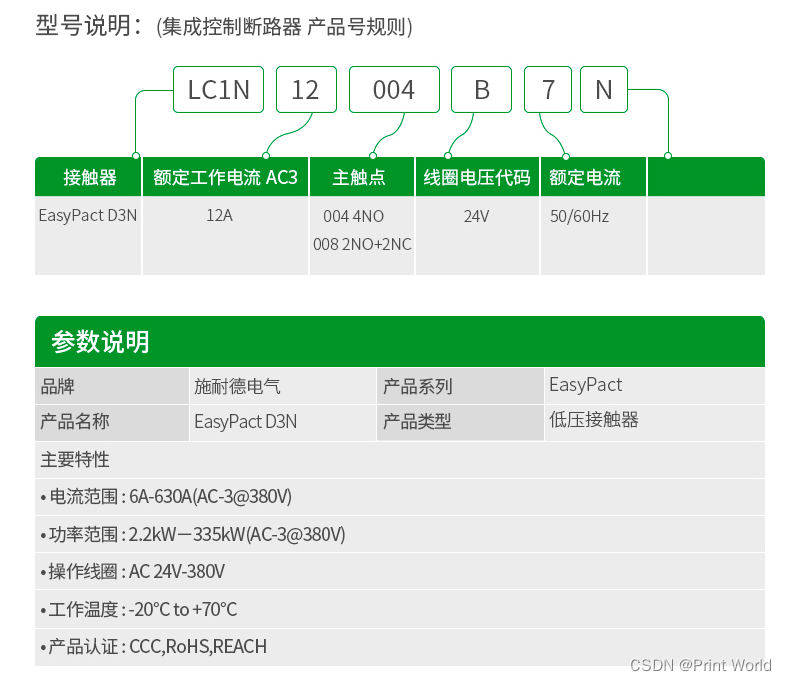

04. 接触器参数

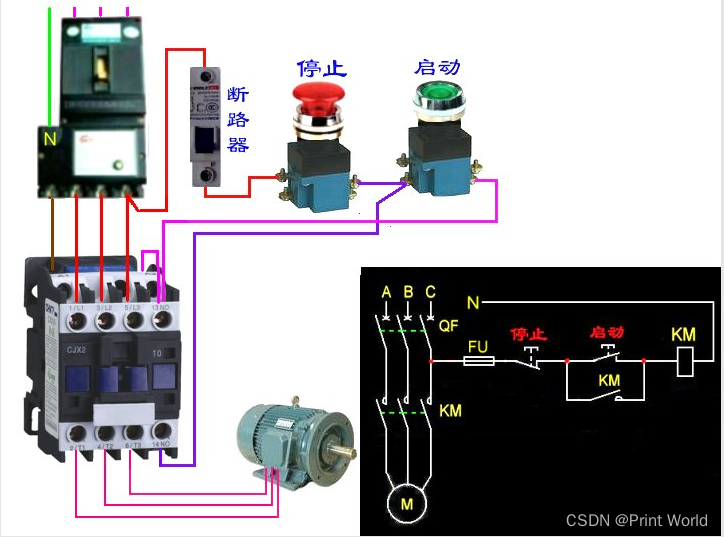

05. 参考接线示意图

06. 附录

参考：https://www.schneider-electric.cn/zh/
下载：2020低压选型手册完整版
