光纤传像束原理、特点和主要参数简介

1、光纤传像束简介

光纤传像束作为传像元件，实现光能在空间二维分布上的传输和变换。英国人 J.L.Baird 和德国人 H.Larm 在上世纪二三十年代首先提出利用光的全反射原理把柔软的光纤集合成束传输光学图像的设想，随后人们开始了利用光纤传像束传输图像的研究。到 1954 年，美国人 H.H.Hopkins 和 N.S.Kapany 首先实现了可见光光纤传像束的传像实验，之后美国又将光纤传像束应用于军事上，并发挥了重要作用，接着日、英、德、法等国家也先后开展了光纤传像束的技术研究。目前，随着材料性能的不断提高和拉丝工艺的逐步成熟，大截面、小芯径的可见光和红外波段的光纤传像束已越来越多的在各类光学系统中得到应用。

2、光纤传像束原理和结构特点

光纤传像束是由大量光纤按一定规则相关排列的集成光学器件。它利用无源光纤作为传像元件实现光能在空间二维分布上的传输和变换。其基本结构和实物如图 1 所示。

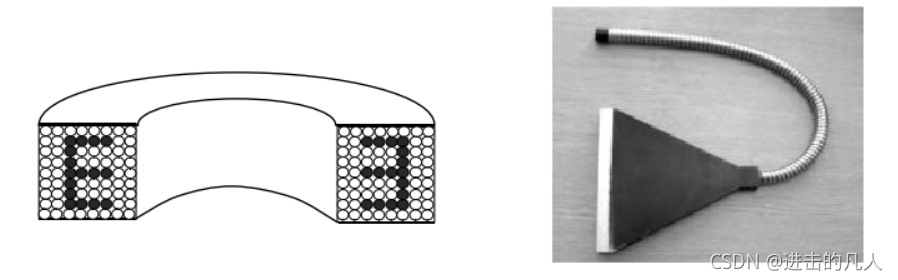

图1 光纤传像束基本结构和实物图
图2展示了一个面阵光纤传像束成像系统工作原理，成像系统由前端的可见光成像系统、面阵光纤传像束、耦合物镜和面阵 ＣＣＤ等构成。

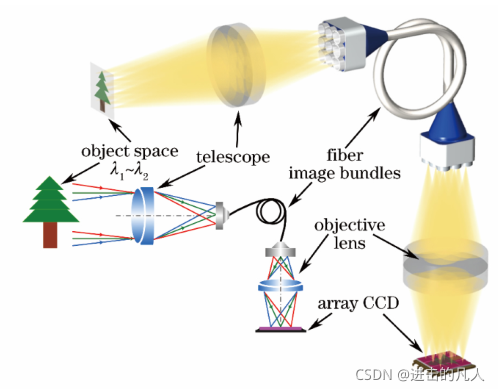

图2 面阵光纤传像束系统工作原理
它具有重量轻、柔韧性好、自由度大等特点。此外&#
