plantuml画链路图

最新推荐文章于 2025-03-18 16:57:25 发布
原创 最新推荐文章于 2025-03-18 16:57:25 发布 · 1.4k 阅读 · 0 ·
CC 4.0 BY-SA版权
本文为博主原创文章，未经博主允许不得转载。
文章标签：

#android

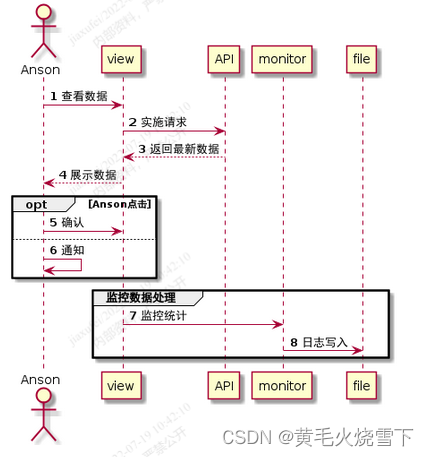

@startuml
autonumber
actor Anson
Anson -> view: 查看数据
view -> API: 实施请求
view <-- API: 返回最新数据
view --> Anson: 展示数据
opt Anson点击
Anson -> view: 确认
else
Anson -> Anson: 通知
end
group 监控数据处理
view -> monitor: 监控统计
monitor -> file: 日志写入
end
@enduml

在这里插入图片描述
