搞工控的收藏!485无线通讯神器来了

485无线模块是一种将传统的有线RS485通信方式转换为无线通信方式的设备。旨在解决传统有线RS485通信方式在布线复杂、成本高昂、维护难度大等方面的问题。

一、概述

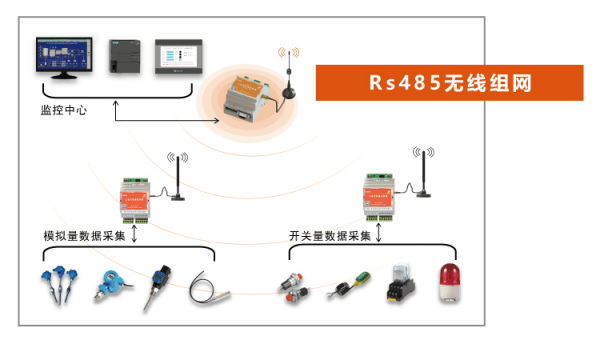

485无线模块采用全数字无线加密的传输方式,支持多种PLC通讯协议,如西门子PPI、三菱N:N、欧姆龙HOST Link、Modbus RTU等,通过Rs485/232接口与PLC、DCS、组态软件、人机界面、触摸屏、智能仪表及传感器等设备组成无线测控网络。

二、功能及特点

主要功能:实现PLC之间主从通讯、以及分布式I/O信号的无线Modbus测控通信。

传输距离:485无线模块通常具备较长的传输距离,无线可靠传输距离可达20KM。具体传输距离取决于模块的型号、功率以及环境因素。

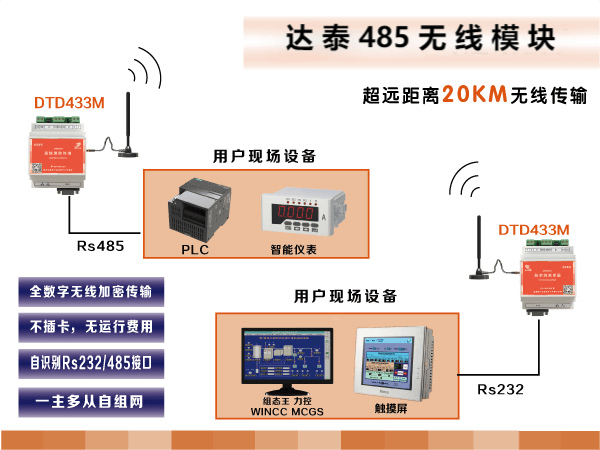

接口种类例如DTD434M/DTD435M/DTD433M系列提供了RS232和RS485接口,DTD433H/DTD433F/DTD433FH系列提供了I/O信号接口,485无线模块可自适应接口协议。

数据速率:支持多种数据传输速率,波特率可调96/192/384。高数据速率适用于需要传输大量数据的应用,低速率则适合低功耗和长距离传输。

抗干扰能力:采用EMI抗干扰技术,如跳频、自动重传等,能够在复杂电磁环境中稳定工作,确保数据传输的可靠性、实时性和准确性。

使用效果:接线即用,无需编程和插卡即可实现设备的无线数据传输,降低了使用难度和成本。

节能省电:9-24VDC供电,一个灯泡的功耗,就能解决多台设备之间的通讯问题。

三、应用案例

1. 工业自动化领域:在水泥、冶炼、发电、煤炭、化工等复杂恶劣的工业场合应用广泛。例如在某铜业的无线技改中,通过485无线模块实现铜加工熔铸车间 HMI界面无线控制行车加料的功能。

2. 环境监测领域:例如四川某钢厂利用485无线模块实现在总控室触摸屏端对生产厂区内铸造、锻压、物磨三大车间的 32 处可燃性气体浓度数据进行实时监测。

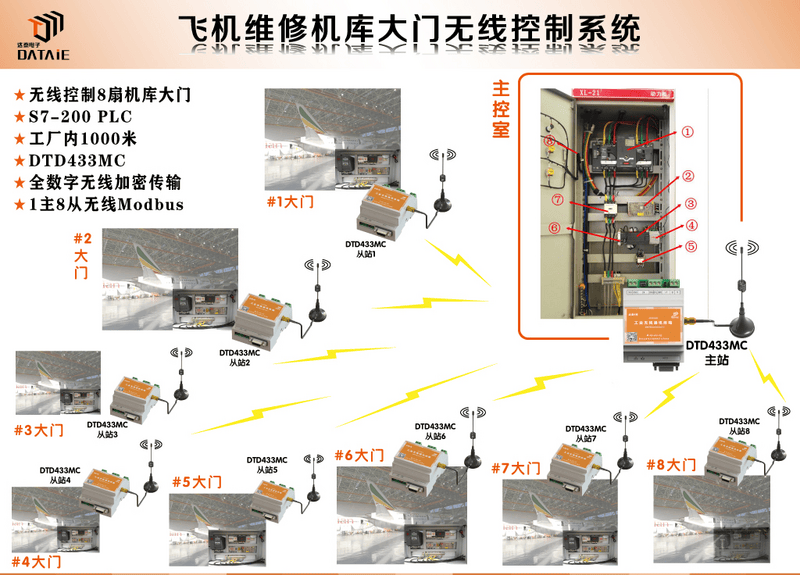

3. 飞机维修机库大门控制系统:通过485无线模块实现中控室对机库 8 扇大门开关、报警等操作的无线控制,无线传输距离达1KM。
