多协议兼容模拟量变送器如何搭建工业互联网底层架构？

DTD509F系列远距离模拟量信号无线传输器可与PLC的IO端口、记录仪、二次仪表、变送器、传感器等工业设备配套使用，运用无线的方式在远端设备进行信号的还原。适用于设备分散或不便于布线的场合。可直接替代采集和信号线，低能耗，不需要编写程序，只需要接入信号线就可以工作。对比达泰1系产品，响应速度更快，传输距离更远，无线组网设备更多。

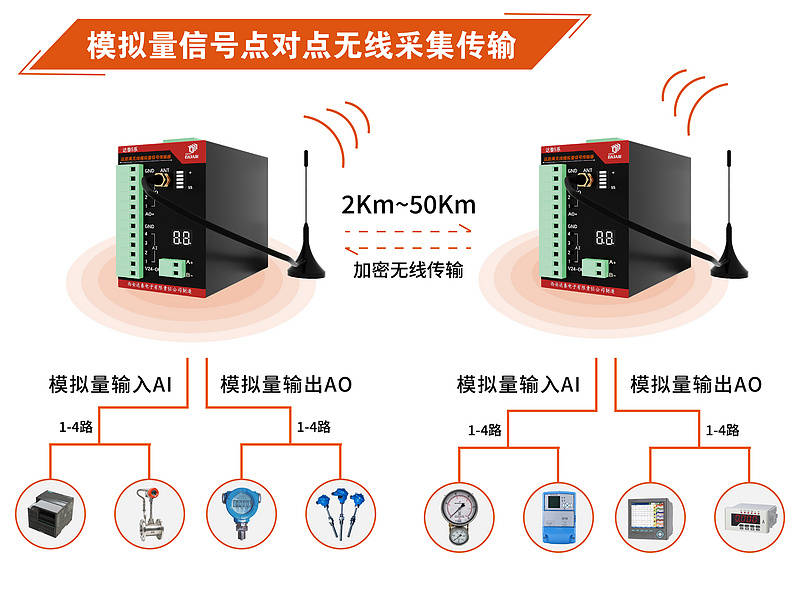

DTD509F系列模拟量信号无线传输器提供点对点无线遥测遥控功能，由发射终端和接收终端组成。发射终端提供1-16路模拟量信号4-20mA输入，接收终端提供1-16路模拟量信号4-20mA输出。也可以实现1-16通道模拟量4-20mA双向对传，设备内部集成EMI抗干扰单元，有效提高无线产品在工业场合的抗干扰能力。

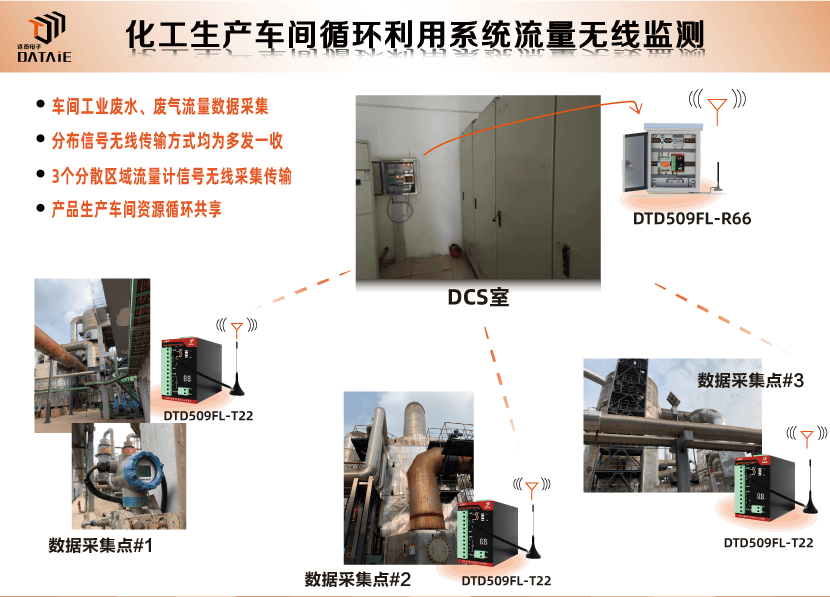

【应用实例】工厂分布流量计数据采集汇总至DCS系统的无线采集系统

厂区分布多个流量计，需要对各类工业废气、废水的流量则需要实时监测，汇总到工厂的DCS系统中进行综合决策处理，同时每处可以接收到来自于DCS给定的电流信号进行阀门流速开关。需要采集的地方共3处，每处都有2路AI和2路AO信号需要无线传输至DCS室。流量计分布范围在8KM内，有建筑物遮挡。

选型：根据用户需求，每个采集点安装一台DTD509FL-T22达泰5系双向模拟量信号无线传输器，DCS 端安装一台DTD509FL-R66来实现。考虑工厂内距离远，遮挡多，建议采用厂区内传输距离可达到10km 的L型产品。

【其他应用】

◆ 玻璃厂锅炉流量计无线监测系统

◆ 城市管网压力、温度远距离无线监测

◆ 焦化厂炼焦炉温度采集与DCS之间的无线采集系统

◆ 高位水池、水塔、江河水位的无线测控系统

◆ 垃圾发电，环境监测应用

◆ 化工厂，造船厂、钢铁厂等自动化控制应用
