*** 本章学习目的 ***

1）优化出专门为协调器打造的工程结构。

2）实现第1章串口通信协议。

工程结构

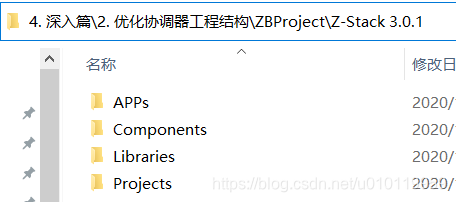

我们将ZStack放在ZBProject目录下，优化后的工程结构如下：

APPs：存放我们自己的应用代码。

Components：方案商的组件。

Libraries：方案商的库文件。

Projects：存放工程文件目录。

我们可以在Projects中直接打开工程：

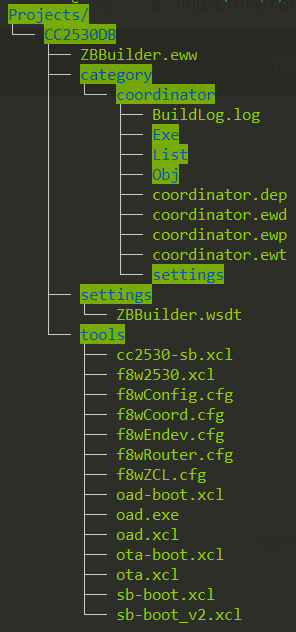

整个Projects目录结构如下：

category：存放不同设备类型的工程文件，比如协调器，智能插座，传感器等等，最终输出的烧录文件在Exe目录中。

tools：存放工程工具文件，后期会讲到，涉及一些参数的配置。

settings: 存放工程设置文件。

其它的目录主要是工程文件存放的地方，非重点。

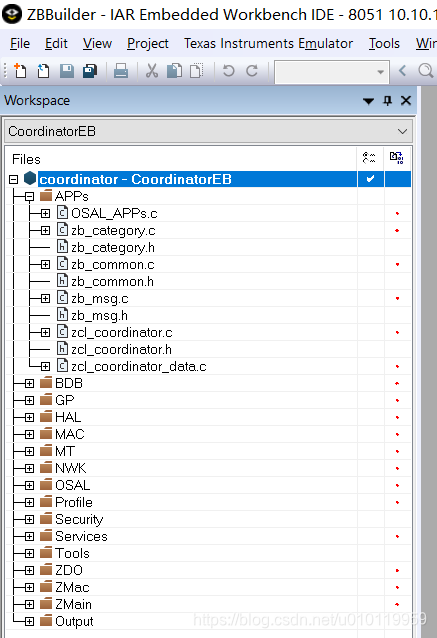

打开工程后：

其中APPs对应的源码在工程目录APPs中可以找到。

zb_msg.h 及 zb_msg.c 完成串口通信以及协议解析的功能。

zb_category.h 及 zb_category.c 是针对zb_msg的消息应用内容进行处理，同时也是上层访问zb_msg的中间通路，从而实现解耦。

zcl_coordinator是协调器应用逻辑代码，是和zigbee协议相关的部分。

应用框架详解

2.2.1 框架说明

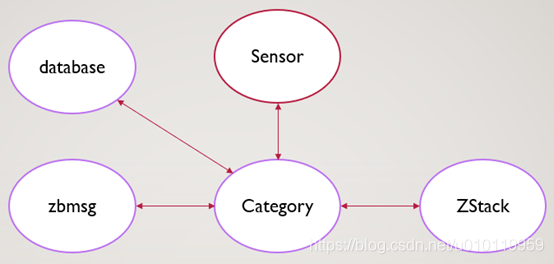

目前应用代码的内容不多，基本就是zbmsg完成串口通信的协议处理，然后把处理后的应用数据交给分类器Category进行分发处理，这个架构的优点在于很好解耦不同的功能，比如以后我们要新增加一个温湿度传感器的应用逻辑，可以在Category进行调度，如下：

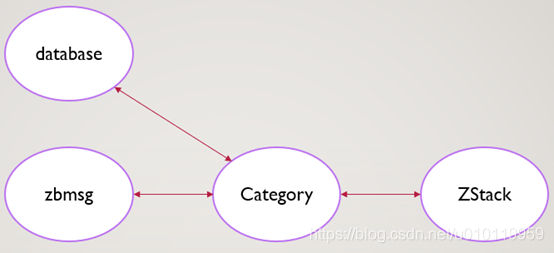

再比如我们把外部Flash用做database功能，那么访问database时必须由category进行统一调度，同时还可以抽象出设备管理等功能。

2.2.2 zbmsg

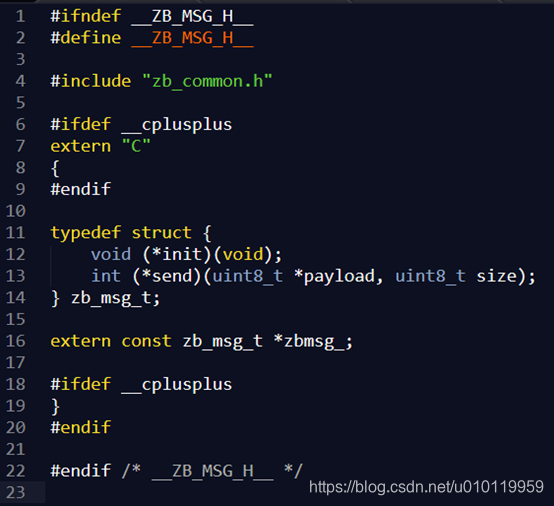

受限于计算能力和存储大小，我们不能使用C++来编写应用；因此我们使用C语言来做对象编程，从zb_msg.h入手：

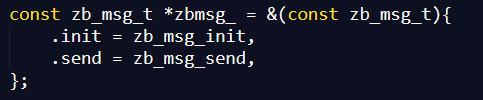

结构体指针变量zbmsg_类似于c++中的单例模式，我们可以通过zbmsg_指针来访问函数： init，send；显然在结构体zb_msg_t中存放的是函数指针变量，然后我们在zb_msg.c源码中进行赋值：

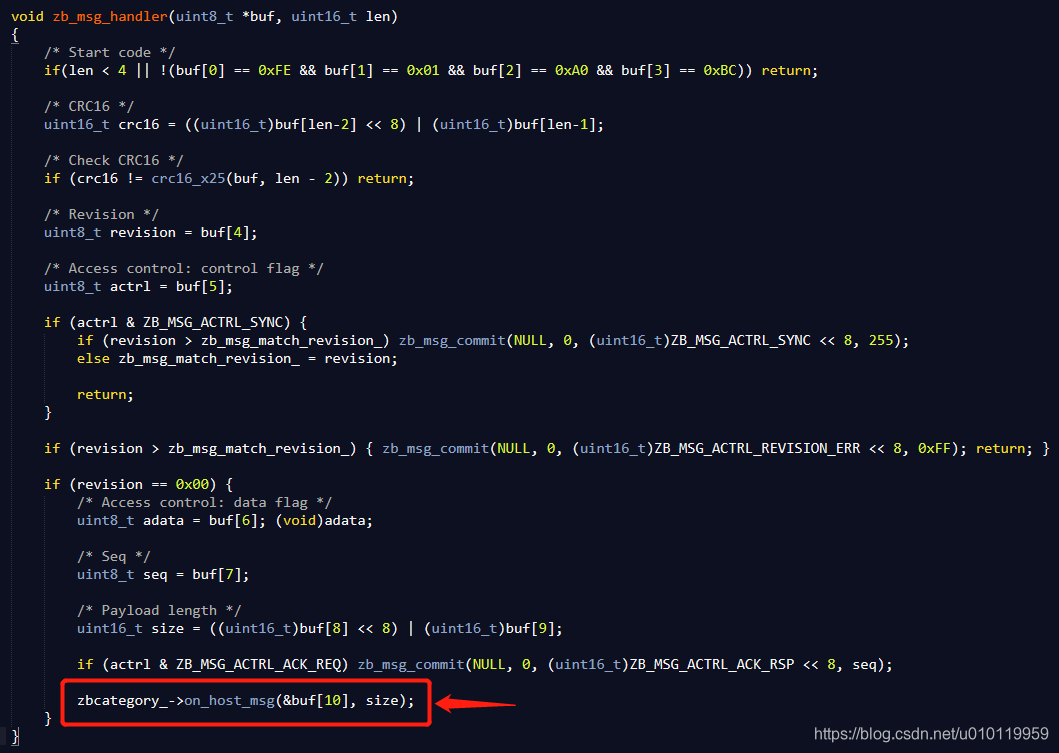

zbmsg中有一个重要的函数如下， zb_msg_handler：

这个函数主要就是对接收到的串口数据进行协议分析，最终把应用数据提取出来，通过zbcategory_转走，显然zbcategory_也是一种面向对象的设计思路，有一组成员函数可以使用，比如图中调用到的on_host_msg函数。

zb_msg设计很精简，大家可以自行浏览代码哈~

2.2.3 zbcategory

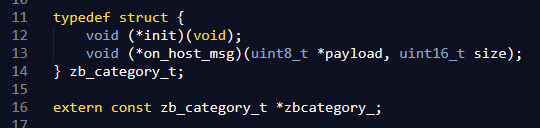

很显然，在zb_category.h中我们可以看到一样的定义方式，zb_category_t结构体承载着成员函数，目前zb_category并没有实际的功能，后续补充~
