1 buffer_head

当进程直接读写块设备时，比如超级块和索引节点，就需要把块数据放入内存，我们上一篇讲page cache是将文件数据放入内存，因此不适用，这时就需要用到块缓冲区。每个块缓冲区都对应一个buffer_head类型的缓冲区首部描述符。数据依然存放在page页面中，只不过由buffer_head管理，这种情况下page页面被称为缓冲区页。

2 struct buffer_head主要成员变量

struct buffer_head {
	unsigned long b_state;		//buffer的状态
	struct buffer_head *b_this_page;//该page的下一个buffer
	struct page *b_page;		//buffer所在page

	sector_t b_blocknr;		//相对于block device起始位置的logical block number
	size_t b_size;			/* size of mapping */
	char *b_data;			//指向数据在page中的位置

	struct block_device *b_bdev;  //对应的块设备
	bh_end_io_t *b_end_io;		/* I/O completion */
 	void *b_private;		/* reserved for b_end_io */
	struct list_head b_assoc_buffers; /* associated with another mapping */
	struct address_space *b_assoc_map;	/* mapping this buffer is associated with */
	atomic_t b_count;		/* users using this buffer_head */
};

可见，buffer_head描述的是磁盘block和内存buffer之间的映射关系。

3 创建buffer_head

缓冲区页的使用主要有一下两种场景，

  • 直接读取块设备(super_block或inode)
  • 读写的文件页在磁盘中不相邻，或者存在文件洞

3.1 直接读取块设备

我们先来看下第一种情况，我们以ext4文件系统的mkdir来大概梳理下流程，

ext4_mkdir ->
	ext4_new_inode_start_handle ->
		__ext4_new_inode ->	------------------------------------------- //为新目录分配inode索引
			new_inode ->
			ext4_read_inode_bitmap -> --------------------------------- //获取磁盘的inode位图
				sb_getblk -> ------------------------------------------	//读取块设备数据
					__getblk_gfp ->
						__find_get_block ->
							lookup_bh_lru -----------------------------	//在每CPU变量bh_lrus中查找BH
							__find_get_block_slow -> ------------------	//bh_lrus没找到就要到对应的page cache中查找页面
								find_get_page_flags ->
									pagecache_get_page -> ------------- //查找page cache
										find_get_entry ---------------- //根据bdev->bd_inode->i_mapping地址空间在page cache基树中查找页面
										page_buffers ------------------	//找到page cache看是否有对应的buffer_head，没有则返回NULL
							bh_lru_install ---------------------------- //如果有找到，把找到的bh放入每CPU bh_lrus中，提高访问速度
						__getblk_slow -> ------------------------------	//CPU变量bh_lrus和page cache中都没有找到目标BH，就需要从块设备读取了
							grow_buffers ->
								grow_dev_page ->
									find_or_create_page ->
										pagecache_get_page -> ---------	//根据bdev->bd_inode->i_mapping地址空间在page cache基树中查找页面
											find_get_entry
											__page_cache_alloc --------	//没找到page cache，创建新页面
											add_to_page_cache_lru -----	//并加入page cache基树，以及LRU链表
									alloc_page_buffers -> -------------	//找到或新建的页面没有buffer_head，创建新的buffer_head
										alloc_buffer_head ->
											kmem_cache_zalloc(bh_cachep	//在slab中分配空闲buffer_head对象
										set_bh_page	------------------- //设置buffer的数据指向地址
									link_dev_buffers -> ---------------	//将page对应的所有buffer_head连成一个环形链表
										attach_page_buffers	-----------	//将buffer关联到对应的page上，将page->private指向buffer_head

分配buffer_head的操作在alloc_page_buffers，前提是page cache没有对应的buffer_head。

  • 分配以页大小为总量，每个块大小取决于blocksize大小
  • 分配后将各个buffer_head用b_this_page串成链表
  • 通过set_bh_page设置各个buffer_head的数据指向地址，该地址也就是page对应的虚拟地址，每个buffer_head还会保存相对页面的偏移地址。
struct buffer_head *alloc_page_buffers(struct page *page, unsigned long size, bool retry)
{
	...
	head = NULL;
	offset = PAGE_SIZE;
	//以页大小作为总量，分配buffer_head，而buffer大小由blocksize决定
	//因此对于blocksize为4k的设备，此时就只会分配一个buffer_head
	//对于blocksize为1k的设备，就会分配4个buffer_head
	while ((offset -= size) >= 0) {
		//从slab缓存中分配空闲buffer_head结构
		bh = alloc_buffer_head(gfp);
		if (!bh)
			goto no_grow;
		//对于分配多个buffer_head的场景，通过b_this_page将其连接起来
		bh->b_this_page = head;
		bh->b_blocknr = -1;
		head = bh;
		bh->b_size = size;
		set_bh_page(bh, page, offset);//设置buffer对应的数据地址
	}
	...
	return head; //链表头，即最后分配的buffer_head
	...
}

void set_bh_page(struct buffer_head *bh, struct page *page, unsigned long offset)
{
	bh->b_page = page; //b_page指向对应页面
	BUG_ON(offset >= PAGE_SIZE);
	if (PageHighMem(page))
		bh->b_data = (char *)(0 + offset);
	else
		bh->b_data = page_address(page) + offset; //设置数据指向地址
}

alloc_page_buffers返回上层函数后，还需要link_dev_buffers进一步处理，

  • 将buffer_head进一步头尾相连，变成环形链表
  • 将buffer关联到对应的page上，page->private指向buffer_head头部
static inline void link_dev_buffers(struct page *page, struct buffer_head *head)
{
	struct buffer_head *bh, *tail;
	//将page对应的所有buffer_head连成一个环形链表
	bh = head;
	do {
		tail = bh;
		bh = bh->b_this_page;
	} while (bh);
	tail->b_this_page = head;
	//将buffer关联到对应的page上
	attach_page_buffers(page, head);
}

static inline void attach_page_buffers(struct page *page, struct buffer_head *head)
{
	get_page(page);
	SetPagePrivate(page); //设置PG_Private标志，表示有page有对应fs的数据，即buffer
	set_page_private(page, (unsigned long)head); //将page->private指向buffer_head
}

3.2 读的文件页在磁盘中不相邻

在上篇文章——页缓存page cache和地址空间address_space中，我们知道如果page cache没有缓存，会调用readpage去磁盘读取数据，对于ext4调用的就是ext4_readpage，ext4_readpage其实是对ext4_mpage_readpages的简单封装，

int ext4_mpage_readpages(struct address_space *mapping,
			 struct list_head *pages, struct page *page,
			 unsigned nr_pages, bool is_readahead)
{
	struct bio *bio = NULL;
	sector_t last_block_in_bio = 0;

	struct inode *inode = mapping->host;
	//对于扇区大小为512字节的磁盘，该值为9
	const unsigned blkbits = inode->i_blkbits;
	//对于扇区大小为512字节的磁盘，该值为8，即每个页面对应8个磁盘块
	const unsigned blocks_per_page = PAGE_SIZE >> blkbits;
	const unsigned blocksize = 1 << blkbits; //物理磁盘块大小，即扇区大小，为512字节
	...
	for (; nr_pages; nr_pages--) {
		int fully_mapped = 1;
		unsigned first_hole = blocks_per_page;

		prefetchw(&page->flags);
		//如果page有关联的buffer_head，那继续以块的方式读取
		if (page_has_buffers(page))
			goto confused;

		block_in_file = (sector_t)page->index << (PAGE_SHIFT - blkbits);//当前page在file中的相对block
		last_block = block_in_file + nr_pages * blocks_per_page; //需要读取的最后一个block
		last_block_in_file = (i_size_read(inode) + blocksize - 1) >> blkbits; //该文件的最后一个block
		if (last_block > last_block_in_file)
			last_block = last_block_in_file;  //读取的block不能超过文件最后一个block
		page_block = 0;
		...
		//调用ext4_map_blocks查找该页需要的所有磁盘块
		while (page_block < blocks_per_page) {
			if (block_in_file < last_block) {
				map.m_lblk = block_in_file;
				map.m_len = last_block - block_in_file; //读取长度
				//从磁盘查找块
				if (ext4_map_blocks(NULL, inode, &map, 0) < 0) {
				...
				}
			}
			...
			//两次读取的block是否相邻，不相邻则通过一次读一块的方式读取
			//但是对于4k盘，即物理块扇区大小为4k，和page大小一致时，就不存在是否相邻的问题，因为一个页就对应一个block
			if (page_block && blocks[page_block-1] != map.m_pblk-1)
				goto confused;
			for (relative_block = 0; ; relative_block++) {
				if (relative_block == map.m_len) {
					/* needed? */
					map.m_flags &= ~EXT4_MAP_MAPPED;
					break;
				} else if (page_block == blocks_per_page)
					break;
				blocks[page_block] = map.m_pblk+relative_block;
				page_block++;
				block_in_file++;
			}
		}
		...
	confused:
		...
		if (!PageUptodate(page))
			//通过buffer_head，一次一块读取文件
			block_read_full_page(page, ext4_get_block);
		...
	}
	...
	return 0;
}

然后block_read_full_page就会调用create_empty_buffers创建buffer_head，和上面直接读取块设备一样，最后读取磁盘的文件数据。

3.3 写操作

对于ext4文件系统，写操作都会经过buffer_head,

SYSCALL_DEFINE3(write  //write系统调用入口
	ksys_write
		vfs_write
			__vfs_write
				new_sync_write
					call_write_iter
						file->f_op->write_iter
							ext4_file_write_iter
								__generic_file_write_iter
									generic_perform_write
										a_ops->write_begin
											ext4_write_begin
												grab_cache_page_write_begin ->
													pagecache_get_page ->
														find_get_entry ---------------- //查找page cache
														__page_cache_alloc ------------ //没找到page cache，则分配一个page对象
														add_to_page_cache_lru --------- //将页面加入page cache基树中，同时也加入active LRU链表
												__block_write_begin
													__block_write_begin_int
														create_page_buffers
															create_empty_buffers ------	//page没有对应的buffer，创建新的buffer
																alloc_page_buffers
																	alloc_buffer_head
																		kmem_cache_zalloc(bh_cachep //从slab缓存中分配空闲buffer_head结构
																	set_bh_page	------- //设置buffer_head数据指向地址
																attach_page_buffers
										iov_iter_copy_from_user_atomic ---------------- //将数据从用户空间拷贝到内核空间，也就是page cache上
										a_ops->write_end
											ext4_write_end
												block_write_end
													__block_commit_write
														mark_buffer_dirty
												ext4_update_inode_size ---------------- //更新文件对应的inode信息
												ext4_mark_inode_dirty ----------------- //标记inode为脏，写入了数据，需要同步到磁盘

4 删除buffer_head

因为buffer_head和page关联，因此在回收page的时候会同时回收buffer_head，同样在上篇文章——页缓存page cache和地址空间address_space中我们提到drop_caches时，针对ext4文件系统会调用ext4_releasepage对资源进行释放，

ext4_releasepage ->
	jbd2_journal_try_to_free_buffers ->
		try_to_free_buffers ->
			drop_buffers ->
				__clear_page_buffers      	//清空page->private的指向
			free_buffer_head ->
				kmem_cache_free(bh_cachep 	//将buffer_head释放回slab缓存

5 结构关系

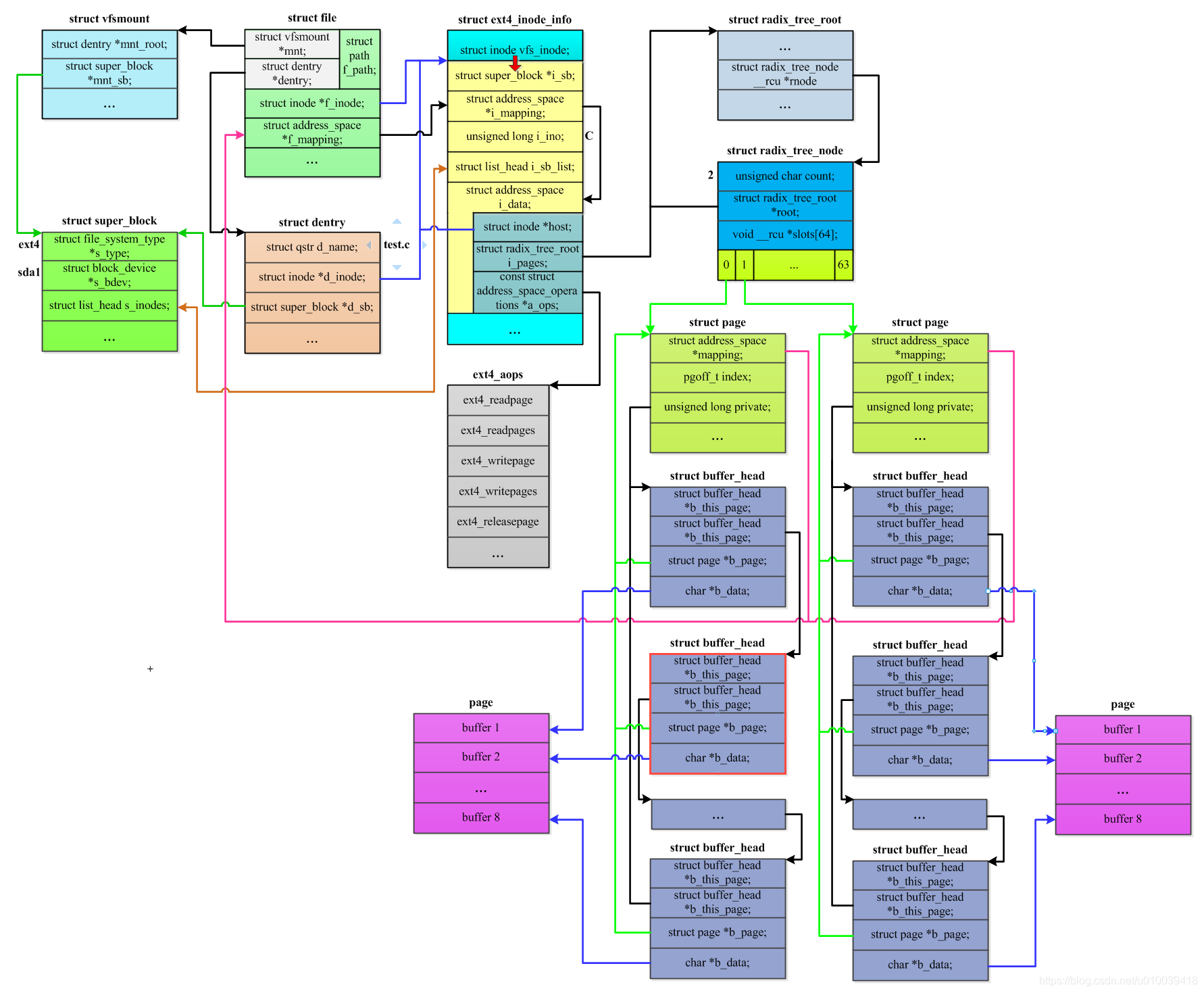

以写/home/test.c文件为例，

  • 应用程序打开test.c文件，并通过fd文件描述符获得file结构体
  • file结构体中f_inode指向文件对应的inode结构
  • file结构体中f_path的dentry指向文件对应的dentry对象
  • dentry对象中的d_inode也指向该文件对应的inode结构
  • file结构体的f_mapping指向inode的i_mapping
  • inode的i_mapping则指向inode内嵌的address_space结构体
  • 并且address_space结构体也有一个变量——host，指向对应的inode结构
  • address_space结构体的i_pages指向page cache基树
  • page cache基树的结点中slot指针数组指向page对象
  • 此时count=2，即说名test.c文件在内存中有两个高速缓存页，page地址保存在slot指针数组中
  • page结构体中的mapping指向file结构体的f_mapping
  • page结构体中的private指向buffer_head的首部
  • buffer_head的数量取决于物理扇区大小，对于sector size为512bytes，就会有8个buffer_head，(page size/sector size)
  • 所有buffer_head通过b_this_page连接，并形成一个环形链表
  • buffer_head结构体中b_page指向buffer对应的实际页面地址，即虚拟地址

在这里插入图片描述
