S7200通过BCNet-S7200Plus和SMART200 PLC数据交换

S7200通过BCNet-S7200Plus和SMART200 PLC数据交换

S7200通过BCNet-S7200Plus和SMART200 PLC以太网数据交换，无需编程通过简单的命令实现通讯。
同样可以实现S7200与S71200/1500以太网通讯；S7300与SMART200以太网通讯。

本示例以S7-200(CPU224XP)与SMART200为例介绍如何实现两者之间的交换数据。

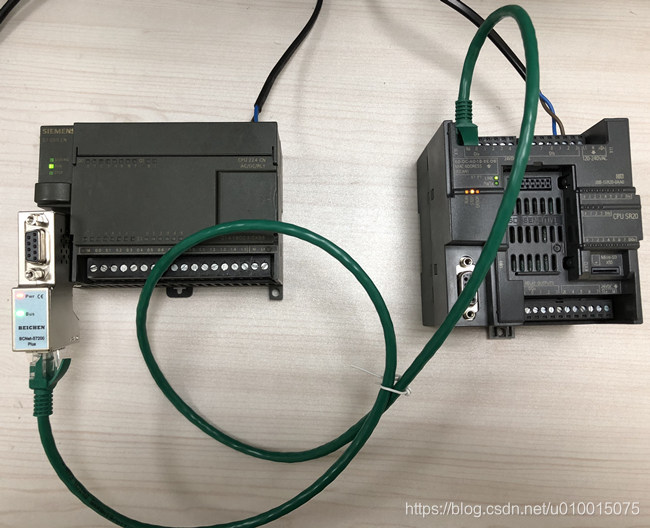

BCNet的DB9公口（X1）连接S7-200的PPI口，SMART200自带以太网口与BCNet的以太网口通过交换机连接，BCNet通过BCDevice工具配置交换命令，实现实时高效的S7-200和SMART200的数据交换。

一、配置BCNet模块数据交换命令

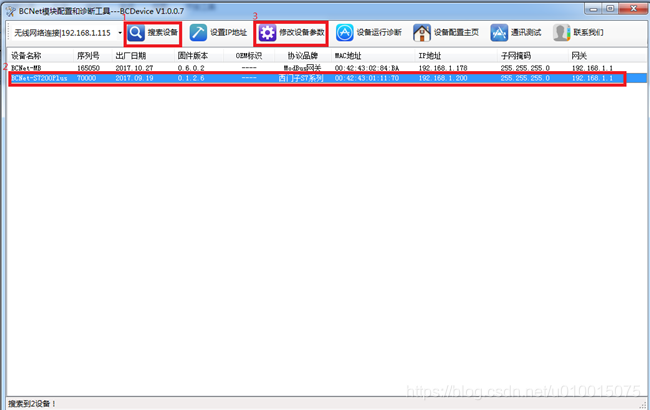

1、 打开BCDevice，点击【搜索设备】，搜索到BCNet-S7200Plus后，点击【修改设备参数】；

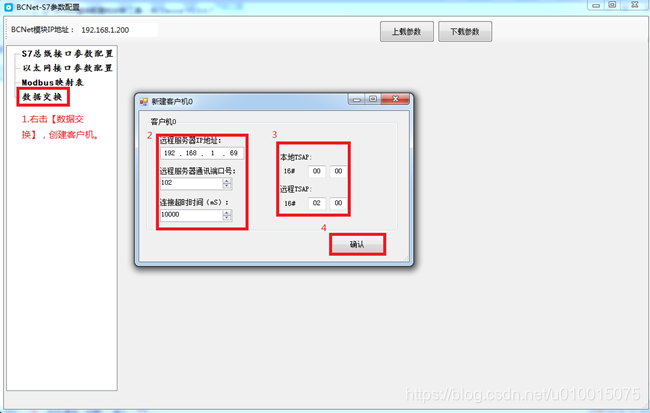

2、 新建客户机

【1】 点击数据交换，右键创建新的客户机0；

			【2】 远程服务器的IP地址为SMART200的IP地址，这里设置为192.168.1.69；远程服务器的通讯端口号，默认为102；连接超时时间默认为10S；

			【3】 本地/远程TSAP

			本地TSAP 远程TSAP

			任意 01  00/01

			任意 02  00/01

			任意 03  00/01

			【4】 点击确认，创建客户机。

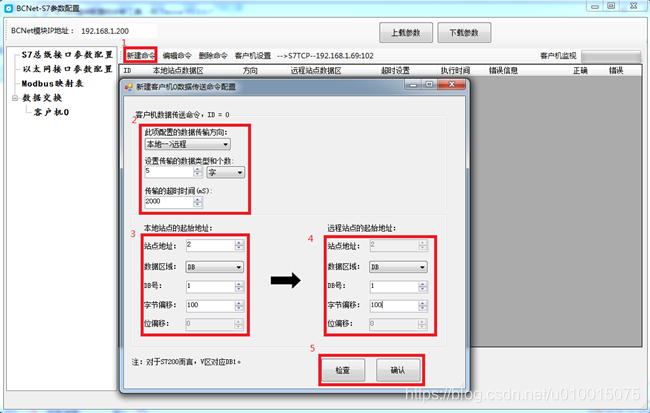

3、 在客户机中配置数据交换命令

		【1】 点击新建命令（SMART200的VW100~VW108读取S7-200的VW100~VW108）；

		【2】 选择[本地→远程]，传输5个字；传输超时设置层2S；

		【3】 本地站点(S7-200)设置BCNet所在总线的PLC的站地址，数据区域选择DB块，DB号为1（对于S7200而言，V区对应DB1），字节偏移为100，位偏移忽略；

		【4】 远程站点(SMART200)的PLC地址无需设置，数据区域选择DB块，DB号为1，（对于SMART200而言，V区对应DB1）字节偏移为100，位偏移忽略；

		【5】 点击【检查】按钮可进行规则检查，点击【确认】按钮即可生成命令；

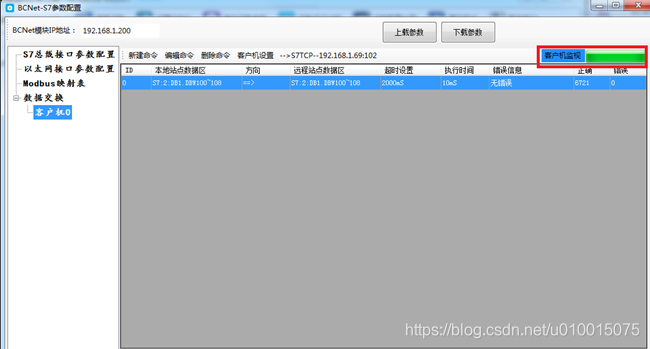

4、 客户机监视

点击客户机监视按钮，【错误信息】为无错误，且【正确】有数据跳动，说明通信成功。

二、验证数据交换

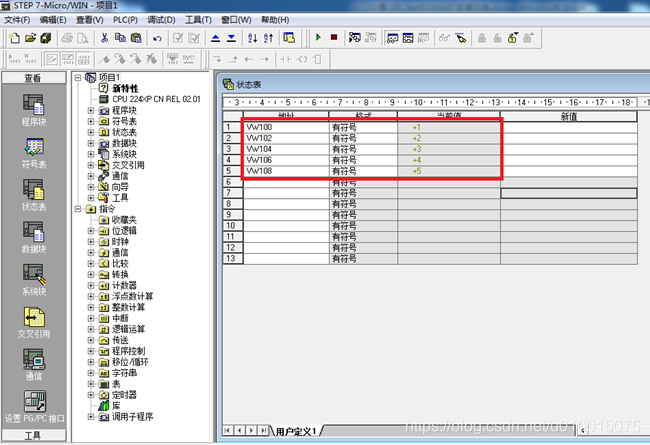

1、 打开STEP7-Micro/WIN的状态表，将VW100~VW108的数据分别修改为1、2、3、4、5;

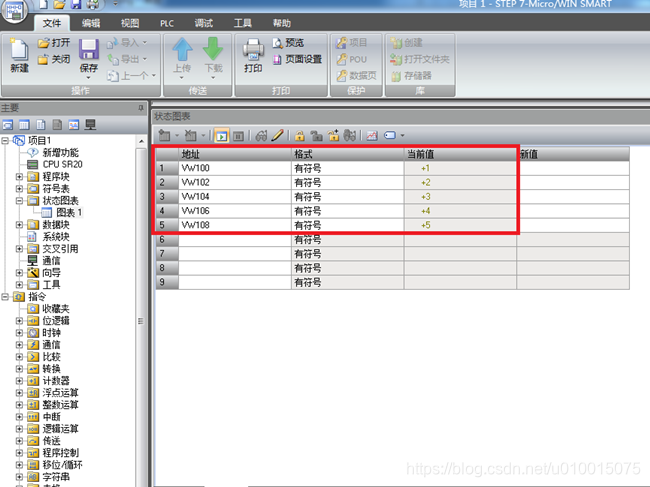

2、 打开STEP7-Micro/WIN SMART200的状态表，对VW100~VW108进行数据监视；
