LVGL移植Linux系统设备

一 LVGL介绍

1.LVGL是一种轻量级的用于嵌入式开发的GUI用户界面（QT是重型）

它只提供图形和控件，没有网络接口（QT有很多功能接口）

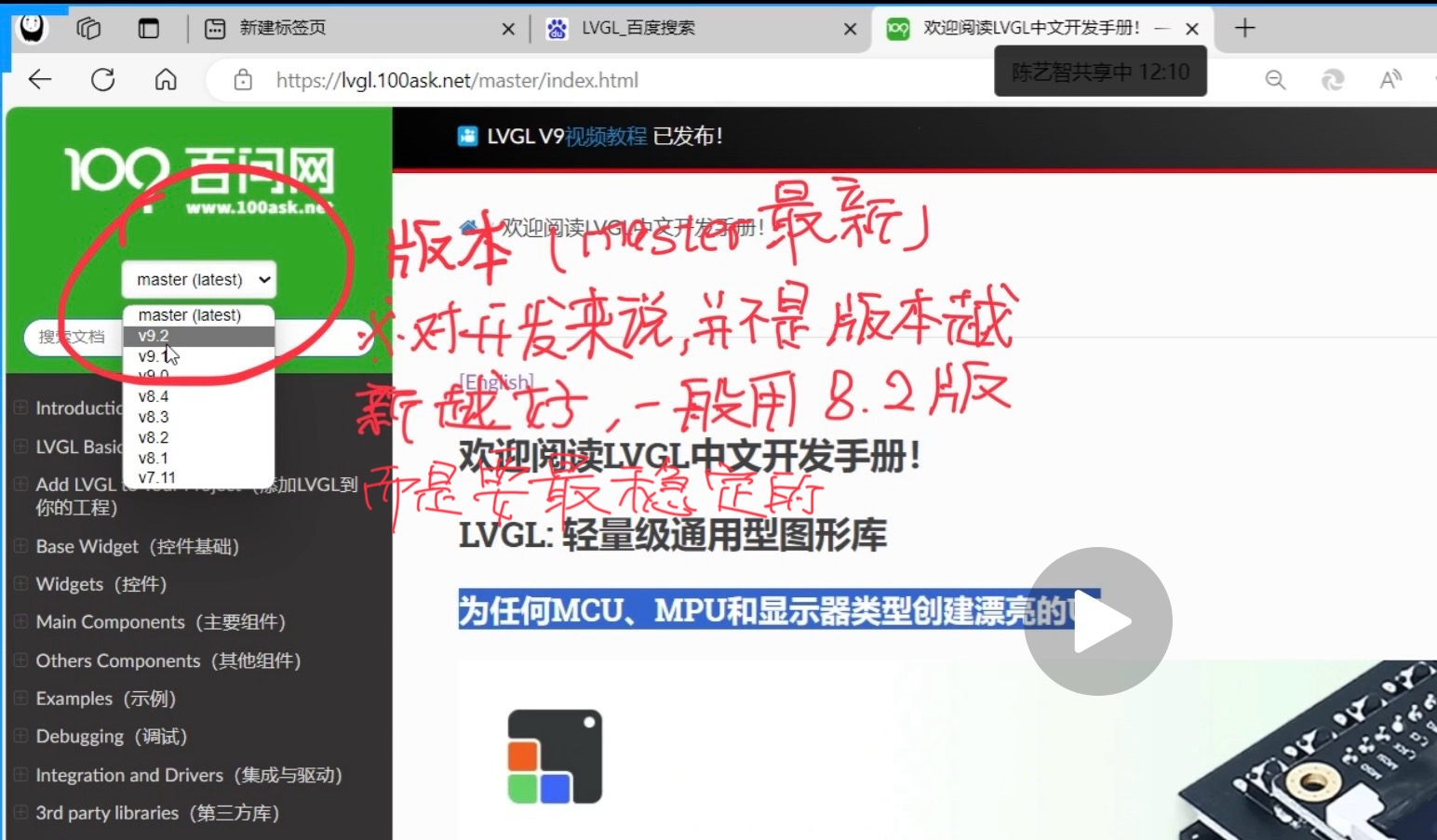

2.我一般会下载8.3/8.2版本的LVGL源码，因为它比较稳定，用户群体比较大，资料比较多

注意：并不是越新越好，有时候新版本占的资源比较大，而有些设备本身资源有限

？我们学LVGL学的是什么？

LVGL是一个开源的图形库，这个库里面有很多功能函数

所以我们学的就是怎么调用和使用这些函数（控件函数：图形大小，图形位置）

二 LVGL移植到STM32与移植到Linux系统设备的不同

1. STM32中：有硬件，有用户自己写的硬件驱动，只需要移植LVGL核心源码
2. Linux系统中：硬件被系统抽象为了文件接口（如FrameBuffer，input设备），LVGL需要通过“平台框架”和“驱动源码”对接这些接口
3. 所以移植LVGL到Linux系统的设备上时，需要下载：（1）LVGL源码提供UI界面，（2）下载frame-buffer平台框架源码将界面渲染到屏幕上，（3）和下载驱动源码实现用户触摸逻辑

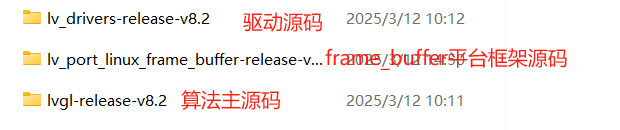

三 下载LVGL源码

1.算法源码（主源码）：提供算法

2.框架平台源码（frame_buffer）（arm Linux开发板fb0的源码主框架）：因为要使用标准的Linux帧缓冲区

3.驱动源码：用于驱动显示屏和触摸屏

四 移植适配步骤

1..将 算法源码 和 驱动源码 放在 fram_buffer平台框架源码中

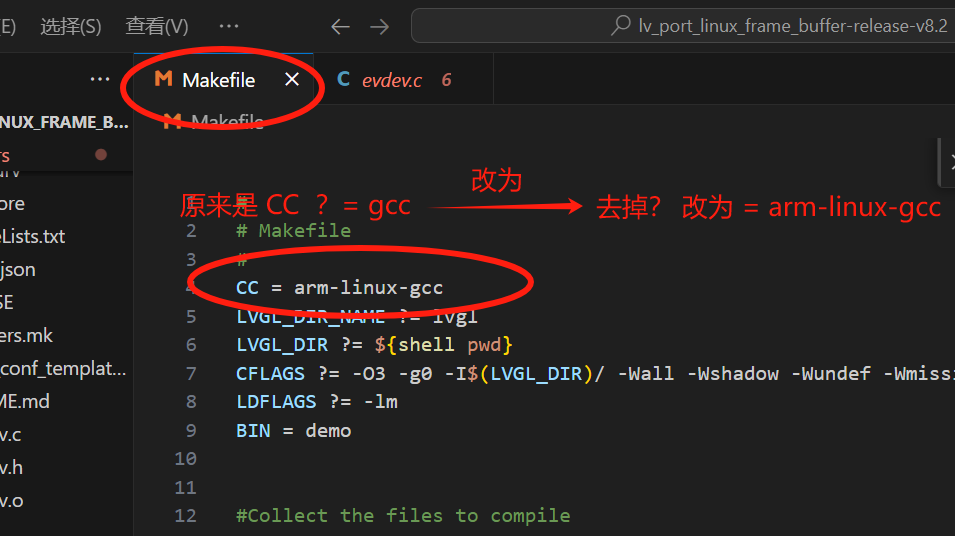

2.在Vscode中打开fram_buffer文件夹代码，打开Makefile文件，更改gcc命令，将 ？= gcc 改为 = arm-linux-gcc

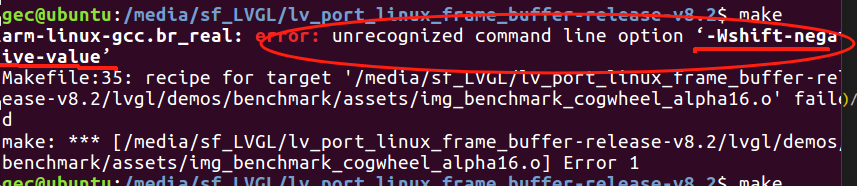

2.（1）用make命令编译，此时会报错

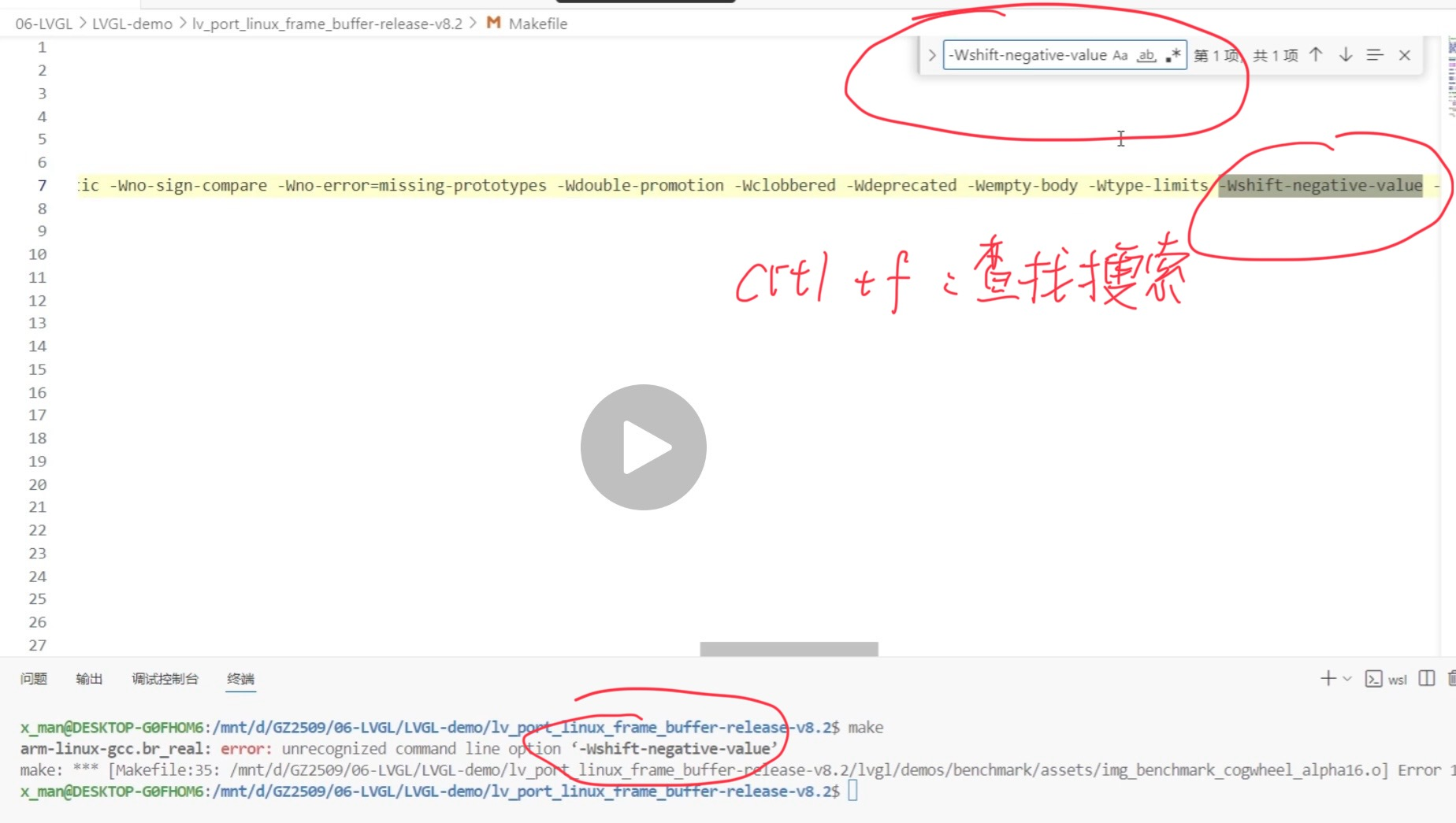

        （2）在Vscode中 crtl+f 查找搜索出错的语句，删掉，保存并再次make编译

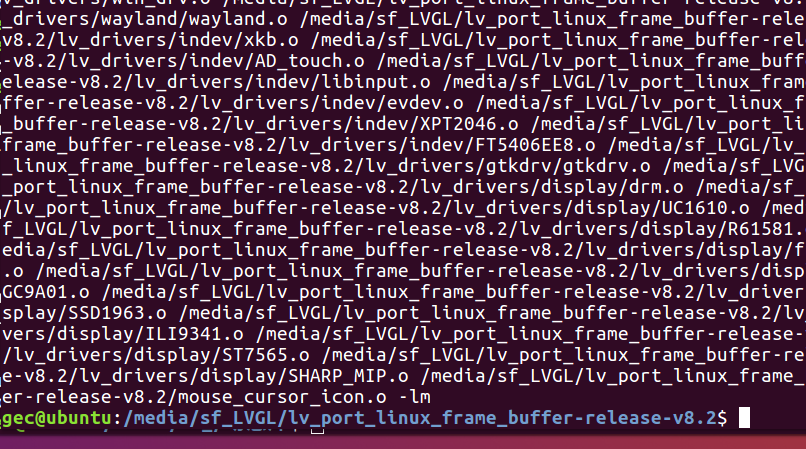

编译：这里用的是静态编译，所以编译时间比较长，根据电脑网速，一般是十几分钟

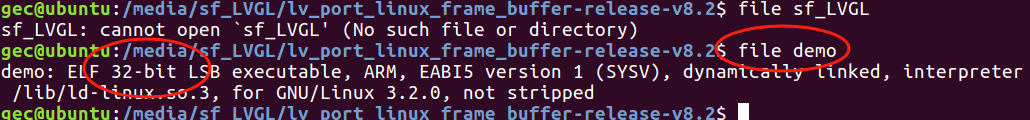

3.用file命令查看程序的文件属性是不是ARM32位的ARM平台

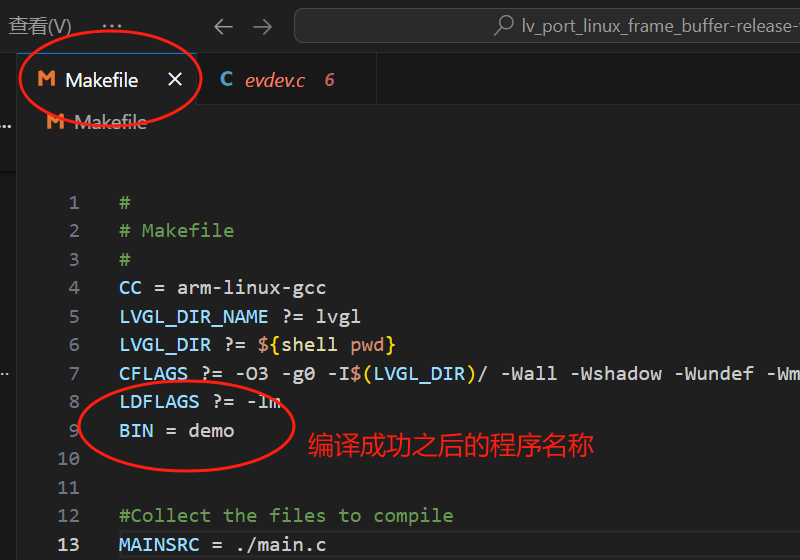

这个bin就是编译成功之后的程序名称：demo，所以我们用file命令查看这个demo文件就可以知道是不是程序的文件属性是不是arm32位的arm平台

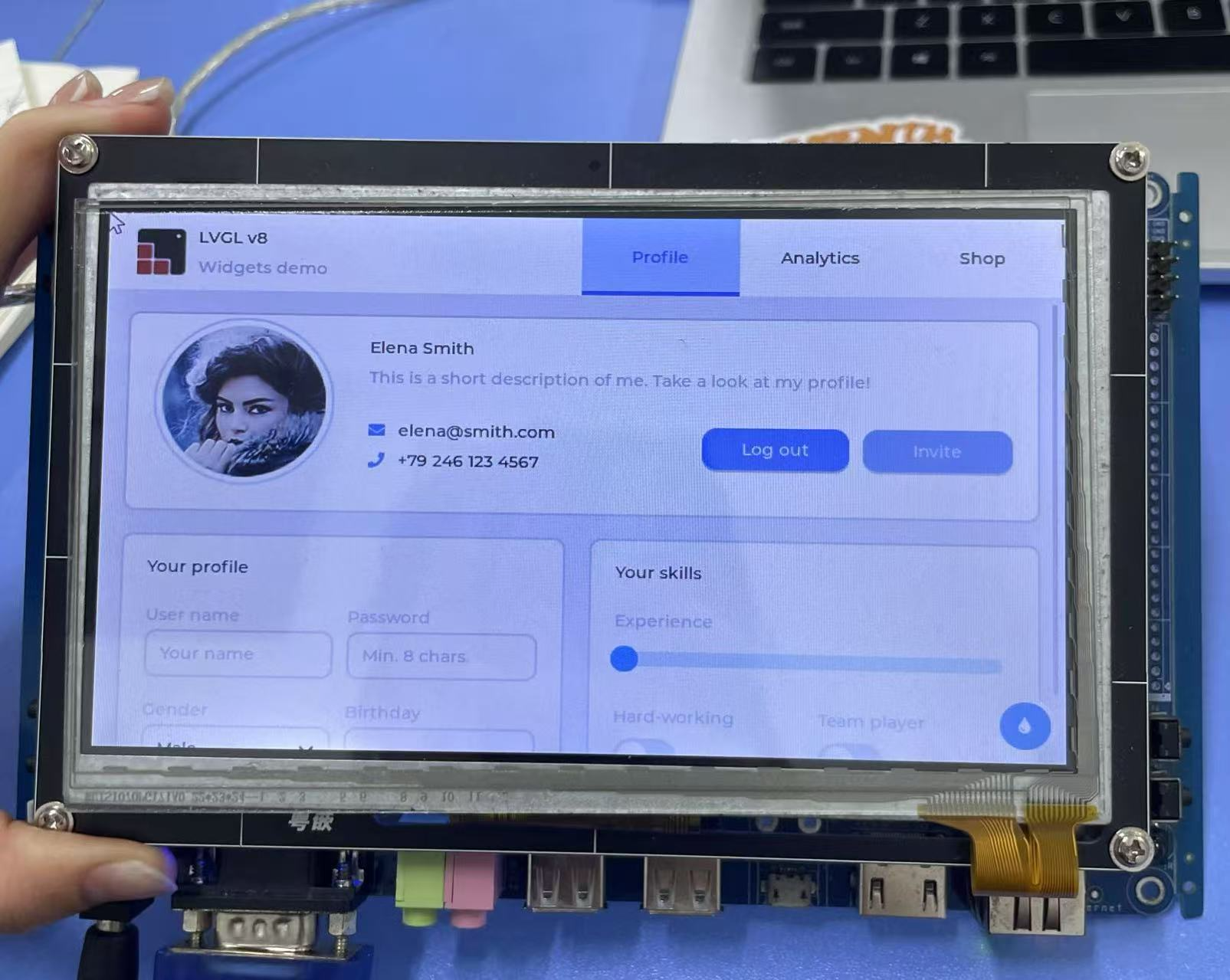

4.在CRT软件重rx传输demo，给权限然后运行

但是此时触摸屏幕没有反应，进行下一步：

5.开启LVGL触摸屏功能，设置功能宏的两个头文件

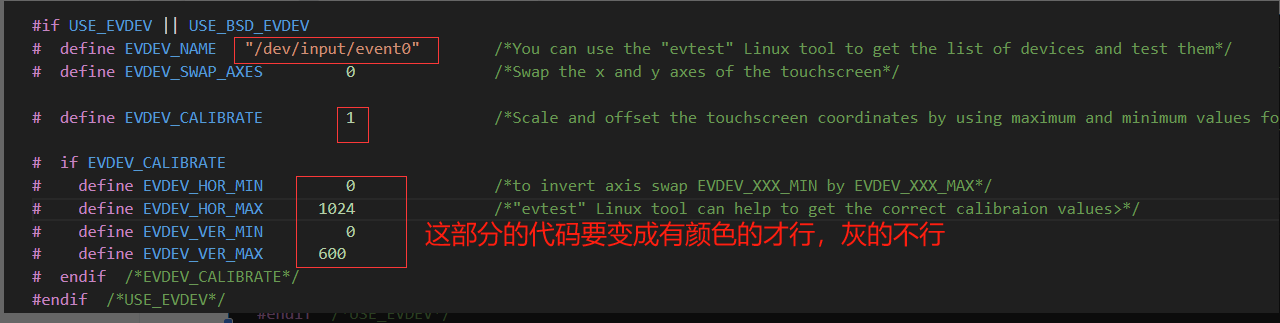

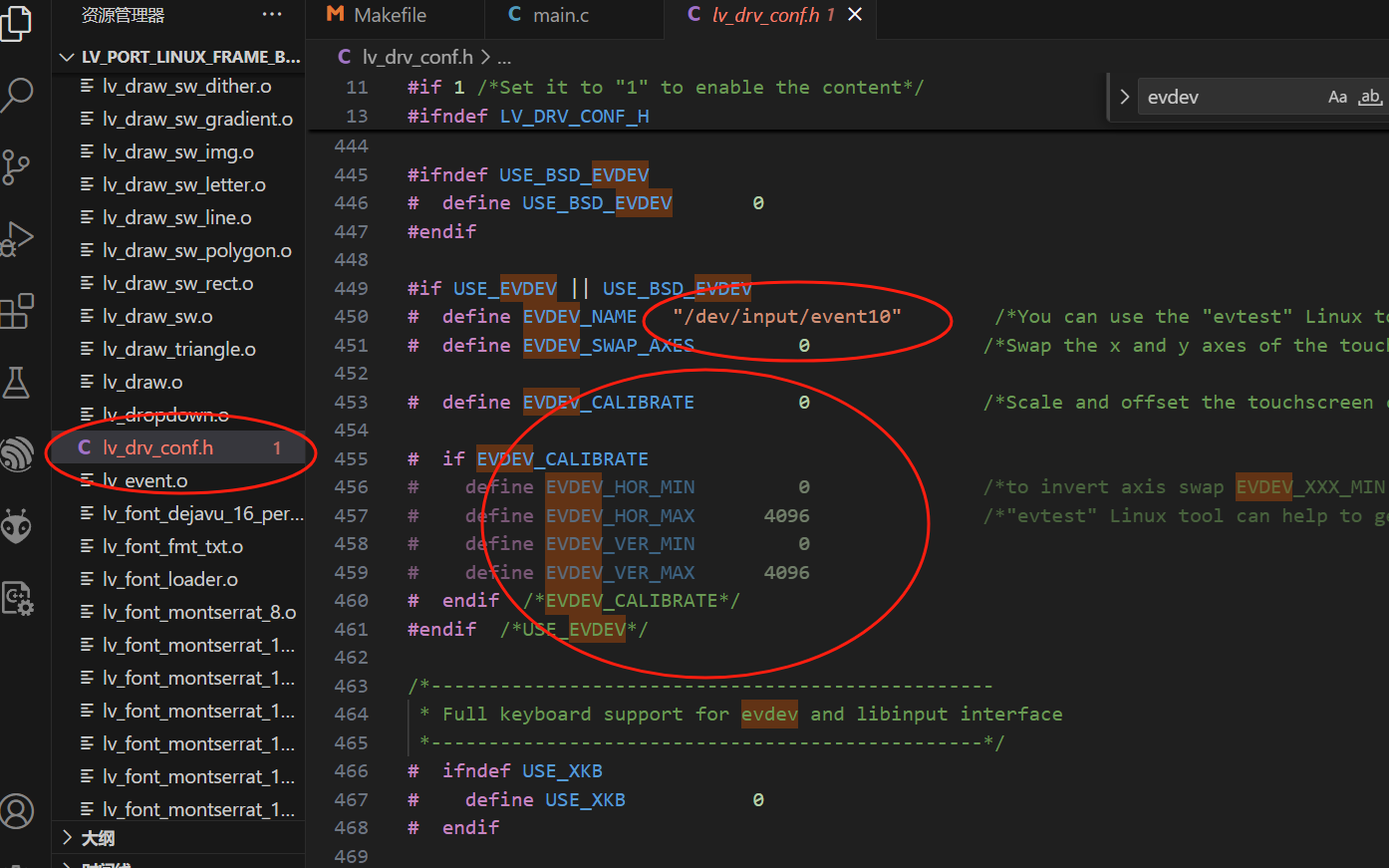

（1）打开 lv_drv_conf.h文件，修改以下内容

（2）修改完以后，要先 make clean 再make！！

原：

改后：

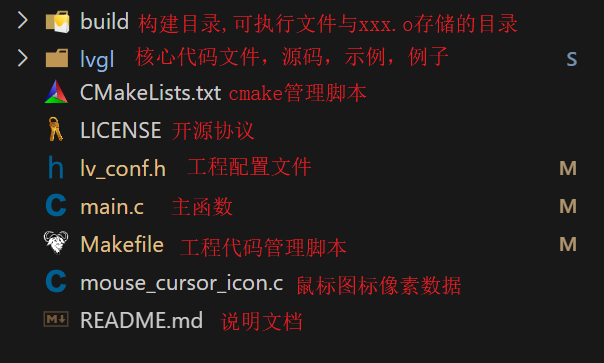

五 LVGL工程文件夹

在VScode中打开搭建好的LVGL源码
