本文档详细记录了如何将OPTEE的HelloWorld示例移植为Android应用的过程。首先确保OPTEE和AOSP正确编译并烧录到开发板上，然后在Android Studio中创建新工程，利用JNI调用安全世界中的TA程序。通过声明本地方法并生成C语言头文件，开始实现Android应用与TA间的交互功能。

此博客按我的编写过程记录将optee example 中的helloworld程序移植为android APP的过程
在正确编译及烧写optee+asop，启动开发板，进入控制台可以成功运行xtest 以及实例程序。对应的客户端程序在/vendor/bin下，对应的TA程序*.ta在/vendor/lib/optee_armtz。（当时找这个找了好久）。在控制台下运行客户端程序例如xtest optee_example_helloworld, 会与对应的ta程序会话完成ta中相应的功能，并获得ta返回的结果。如下：
运行实例的helloworld程序，在安全世界里将传入的４２增加后传回非安全世界
如果要编写android下的程序实现上述的功能，则android app就对应非安全世界的程序，即控制台界面下的optee_example_hello_world 程序，android app与对应的ta程序会话，获取安全世界的执行结果。
移植过程：
1 在Android Studio下新建一个工程，这里我取名为Jniteeeest(因为调用本地接口需要使用jni) 一切使用默认的配置，选择添加一个空的Activity, 并为该Activity创建布局文件，修改布局文件，为textview增加id属性：

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/onlytv"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Hello World!"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

</android.support.constraint.ConstraintLayout>

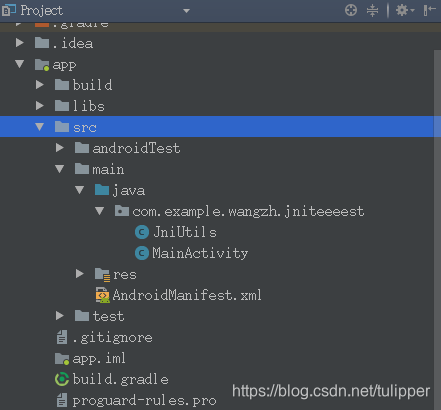

2 新建一个JniUtils类, 用来调用本地方法：
在这里插入图片描述
JniUtils.java类文件的代码为：

package com.example.wangzh.jniteeeest;

public class JniUtils {
    static {
        System.loadLibrary("test");
    }


    public native int getIntFromTA();
}

在该类中声明了一个本地方法getIntFromTA()，表示从TA中获取处理后的结果值。静态块加载test共享库文件，因此该本地方法需要编译进libtest.so里面。

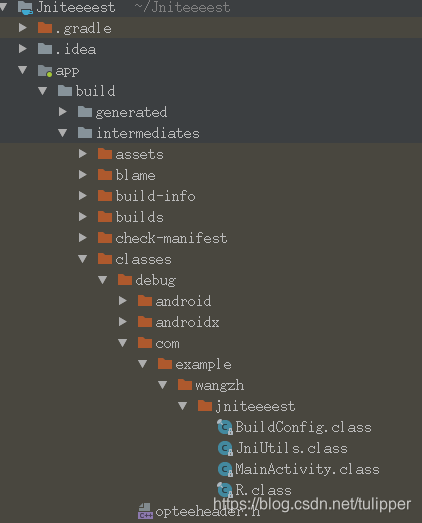

编译整个项目，会在build目录下生成对应的JniUtils.class文件，如下：
在这里插入图片描述
将目录切换到上图中的debug一级下，打开shell或者控制台，执行

javah -o opteeheader.h com.example.wangzh.jniteeeest.JniUtils

该命令会该类中声明的本地方法，生成c语言的头文件，头文件里有函数原型的声明：

/* DO NOT EDIT THIS FILE - it is machine generated */
#include <jni.h>
/* Header for class com_example_wangzh_jniteeeest_JniUtils */

#ifndef _Included_com_example_wangzh_jniteeeest_JniUtils
#define _Included_com_example_wangzh_jniteeeest_JniUtils
#ifdef __cplusplus
extern "C" {
#endif
/*
 * Class:     com_example_wangzh_jniteeeest_JniUtils
 * Method:    getIntFromTA
 * Signature: ()I
 */
JNIEXPORT jint JNICALL Java_com_example_wangzh_jniteeeest_JniUtils_getIntFromTA
  (JNIEnv *, jobject);

#ifdef __cplusplus
}
#endif
#endif

接下来要做的是，用c语言实现JniUtils类中声明的native方法。
待续。。。
