卷积运算的定义、动机（稀疏权重、参数共享、等变表示）。一维卷积运算和二维卷积运算。
反卷积(tf.nn.conv2d_transpose)
池化运算的定义、种类（最大池化、平均池化等）、动机。
Text-CNN的原理。
利用Text-CNN模型来进行文本分类

1. 卷积运算的定义、动机（稀疏权重、参数共享、等变表示）。一维卷积运算和二维卷积运算。

1.1 卷积运算的定义

我们称 (f*g)(n) 为 f,g 的卷积
其连续的定义为：
在这里插入图片描述
其离散的定义为:

1.2 卷积运算的动机

卷积运算运用三个重要的思想来帮助改进机器学习系统：稀疏交互（sparse interactions)、参数共享（parameter sharing）、等变表示（equivariant pepresentations).

稀疏交互：
传统的神经网络使用矩阵乘法来建立输入与输出的连接关系。其中，参数矩阵中每一个单独的参数都描绘了一个输入单元与一个输出单元之间的交互，这其实就意味着每一个输出单元与每一个输入单元都产生交互，but 卷积网络具有稀疏交互的特征。

参数共享：
是指在一个模型的多个函数中使用相同的参数。
卷积运算中的参数共享保证了我们只需要学习一个参数集合，而不是对于每一个位置都需要需学习一个单独的参数集合。

平移等变：
参数共享的特殊形式使得神经网络具有平移等变的性质。If一个函数满足输入改变，输出也以同样的方式改变的这一性质，我们就说它是等变的(equivariant).特别的是：如果函数f(x)和g(x）满足这个性质： f(g(x))=g(f(x))，那么我们就说f(x)对于g(x)具有等变性。

1.3一维卷积运算和二维卷积运算。

一维卷积运算
数学定义
维基百科上，卷积的形式化定义如下：

conv1d(value,filters, stride, padding, use_cudnn_on_gpu=None, data_format=None, name=None)

二维卷积运算
数学定义
在这里插入图片描述
二维卷积在图像处理中会经常遇到，图像处理中用到的大多是二维卷积的离散形式：

conv2d(input, filter, strides, padding, use_cudnn_on_gpu=True, data_format="NHWC", dilations=[1, 1, 1, 1], name=None)

2.反卷积(tf.nn.conv2d_transpose)

反卷积操作是卷积的反向,反卷积通常用于将低维特征映射成高维输入，与卷积操作的作用相反.
反卷积和卷积基本一致，差别在于，反卷积需要填充过程，并在最后一步需要裁剪。

conv2d_transpose(value, filter, output_shape, strides, padding="SAME", data_format="NHWC", name=None)

除去name参数用以指定该操作的name，与方法有关的一共六个参数：
第一个参数value：指需要做反卷积的输入图像，它要求是一个Tensor
第二个参数filter：卷积核，它要求是一个Tensor，具有[filter_height, filter_width, out_channels, in_channels]这样的shape，具体含义是[卷积核的高度，卷积核的宽度，卷积核个数，图像通道数]
第三个参数output_shape：反卷积操作输出的shape，细心的同学会发现卷积操作是没有这个参数的，那这个参数在这里有什么用呢？下面会解释这个问题
第四个参数strides：反卷积时在图像每一维的步长，这是一个一维的向量，长度4
第五个参数padding：string类型的量，只能是"SAME","VALID"其中之一，这个值决定了不同的卷积方式
第六个参数data_format：string类型的量，'NHWC’和’NCHW’其中之一，这是tensorflow新版本中新加的参数，它说明了value参数的数据格式。
'NHWC’指tensorflow标准的数据格式[batch, height, width, in_channels]，
‘NCHW’指Theano的数据格式,[batch, in_channels，height, width]，当然默认值是’NHWC’

3.池化运算的定义、种类（最大池化、平均池化等）、动机。

3.1 池化运算的定义

池化函数使用某一位置的相邻输出的总体统计特征来代替网络在该位置的输出。

3.2池化运算的种类

通常使用的池化操作包括平均值池化和最大值池化。
**平均池化：**计算图像区域的平均值作为该区域池化后的值。
**最大池化：**选图像区域的最大值作为该区域池化后的值。

tf.nn.max_pool(value, ksize, strides, padding, data_format='NHWC', name=None)

除此之外，还有重叠池化和空金字塔池化

**重叠池化：**相邻池化窗口之间会有重叠区域，此时sizeX>stride
空间金字塔池化可以把任何尺度的图像的卷积特征转化成相同维度，这不仅可以让CNN处理任意尺度的图像，还能避免cropping和warping操作，导致一些信息的丢失，具有非常重要的意义。

3.3 池化运算的动机

池化操作得到的结果相比其输入降小了，其实池化操作实际上就是一种**“降采样”**操作。另一方面，池化也可以看成是一个用 p范数作为非线性映射的“卷积”操作，特别的，当 p 趋近正无穷时就是最常见的最大值池化。池化层的引入是仿照人的视觉系统对视觉输入对象进行降维（降采样）和抽象。
其具有三个特性：特征不变性，特征降维，在一定程度防止过拟合，更方便优化。

4. Text-CNN的原理。

4.1简介

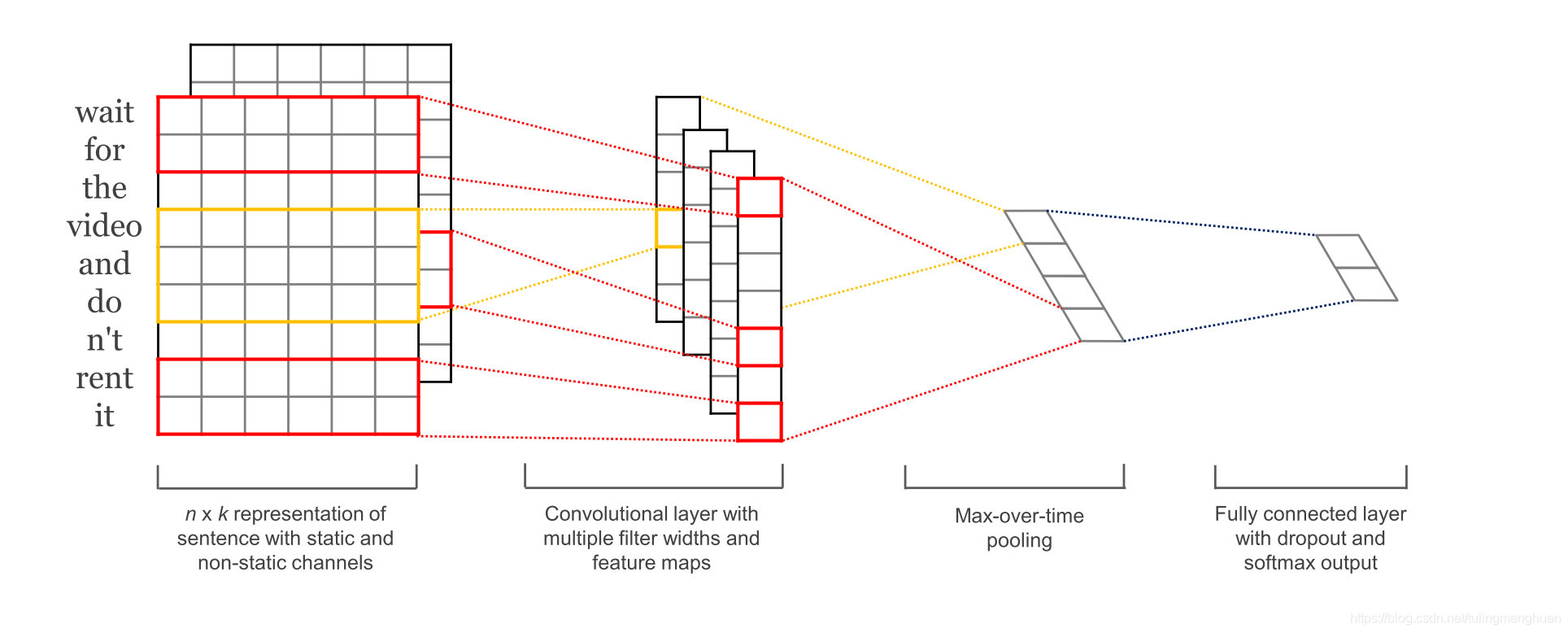

TextCNN 是利用卷积神经网络对文本进行分类的算法，由 Yoon Kim 在 “Convolutional Neural Networks for Sentence Classification” 一文中提出.
在这里插入图片描述

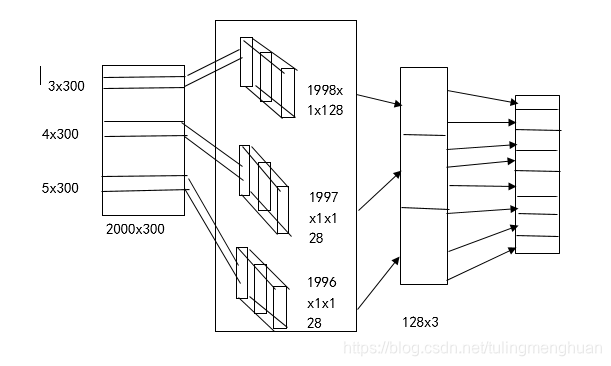

1、首先输入层，将文本经过embedding之后形成了一个2000300的维度，其中2000为文本最大长度、300为词向量的维度。
2、卷积层，卷积层设计三个不同大小的卷积核，【3300，4300，5300】，每个不同大小的卷积核各128个。卷积后分别成为【19981128，19971128，19961128】的feture-map，这里为什么会变成大小这样的，是因为tensorflow的卷积方式采用same 或者 valid的形式，这种卷积的方式采用的是valid 具体大家可以看看官方文档。
3、经过卷积之后，随后是三个池化层，池化层的目的是缩小特征图，这里同池化层的设置，将卷积层的特征池化之后的图为【11128，11128，1128】，经过reshape维度合并成【3*128】。
4、全连接层就不必说，采用softmax就可以解决了。

5.利用Text-CNN模型来进行文本分类

import tensorflow as tf
import numpy as np


class Settings(object):
    """
    configuration class
    """
    def __init__(self, vocab_size=100000, embedding_size=128):
        self.model_name = "CNN"
        self.embedding_size = embedding_size
        self.filter_size = [2, 3, 4, 5]
        self.n_filters = 128
        self.fc_hidden_size = 1024
        self.n_class = 2
        self.vocab_size = vocab_size
        self.max_words_in_doc = 20

class TextCNN(object):
    """
    Text CNN
    """
    def __init__(self, settings, pre_trained_word_vectors=None):
        self.model_name  = settings.model_name
        self.embedding_size = settings.embedding_size
        self.filter_size = settings.filter_size
        self.n_filter = settings.n_filters
        self.fc_hidden_size = settings.fc_hidden_size
        self.n_filter_total = self.n_filter*(len(self.filter_size))
        self.n_class = settings.n_class
        self.max_words_in_doc = settings.max_words_in_doc
        self.vocab_size = settings.vocab_size


        """ 定义网络的结构 """
        # 输入样本
        with tf.name_scope("inputs"):
            self._inputs_x = tf.placeholder(tf.int64, [None, self.max_words_in_doc], name="_inputs_x")
            self._inputs_y = tf.placeholder(tf.float16, [None, self.n_class], name="_inputs_y")
            self._keep_dropout_prob = tf.placeholder(tf.float32, name="_keep_dropout_prob")

        # 嵌入层
        with tf.variable_scope("embedding"):
            if  isinstance( pre_trained_word_vectors,  np.ndarray):  # 使用预训练的词向量
                assert isinstance(pre_trained_word_vectors, np.ndarray), "pre_trained_word_vectors must be a numpy's ndarray"
                assert pre_trained_word_vectors.shape[1] == self.embedding_size, "number of col of pre_trained_word_vectors must euqals embedding size"
                self.embedding = tf.get_variable(name='embedding',
                                                 shape=pre_trained_word_vectors.shape,
                                                 initializer=tf.constant_initializer(pre_trained_word_vectors),
                                                 trainable=True)
            else:
                self.embedding = tf.Variable(tf.truncated_normal((self.vocab_size, self.embedding_size)))


        # conv-pool
        inputs = tf.nn.embedding_lookup(self.embedding, self._inputs_x)  #[batch_size, words, embedding]  # look up layer
        inputs = tf.expand_dims(inputs, -1) # [batch_size, words, embedding, 1]
        pooled_output = []

        for i, filter_size in enumerate(self.filter_size): # filter_size = [2, 3, 4, 5]
            with tf.variable_scope("conv-maxpool-%s" % filter_size):
                # conv layer
                filter_shape = [filter_size, self.embedding_size, 1, self.n_filter]
                W = self.weight_variable(shape=filter_shape, name="W_filter")
                b = self.bias_variable(shape=[self.n_filter], name="b_filter")
                conv = tf.nn.conv2d(inputs, W, strides=[1, 1, 1, 1], padding="VALID", name='text_conv') # [batch, words-filter_size+1, 1, channel]
                # apply activation
                h = tf.nn.relu(tf.nn.bias_add(conv, b), name="relu")
                # max pooling
                pooled = tf.nn.max_pool(h, ksize=[1, self.max_words_in_doc - filter_size + 1, 1, 1], strides=[1, 1, 1, 1], padding="VALID", name='max_pool')    # [batch, 1, 1, channel]
                pooled_output.append(pooled)

        h_pool = tf.concat(pooled_output, 3) # concat on 4th dimension
        self.h_pool_flat = tf.reshape(h_pool, [-1, self.n_filter_total], name="h_pool_flat")

        # add dropout
        with tf.name_scope("dropout"):
            self.h_dropout = tf.nn.dropout(self.h_pool_flat, self._keep_dropout_prob, name="dropout")

        # output layer
        with tf.name_scope("output"):
            W = self.weight_variable(shape=[self.n_filter_total, self.n_class], name="W_out")
            b = self.bias_variable(shape=[self.n_class], name="bias_out")
            self.scores = tf.nn.xw_plus_b(self.h_dropout, W, b, name="scores") # class socre
            print "self.scores : " , self.scores.get_shape()
            self.predictions = tf.argmax(self.scores, 1, name="predictions") # predict label , the output
            print "self.predictions : " , self.predictions.get_shape()

    # 辅助函数
    def weight_variable(self, shape, name):
        initial = tf.truncated_normal(shape, stddev=0.1)
        return tf.Variable(initial, name=name)

    def bias_variable(self, shape, name):
        initial = tf.constant(0.1, shape=shape)
        return tf.Variable(initial, name=name)
