《OpenCV3学习笔记》3.1 ：角点检测 Harris

一、内容介绍

本节主要介绍OpenCV的imgproc模块的角点检测（Feature Detection）部分：
1、Harris角点函数 cornerHarris（）

2、Threshold函数

定义：“如果某一点在任意方向的一个微小变动都会引起灰度很大的变化，那么我们就把它称之为角点”

二、Harris角点基本原理

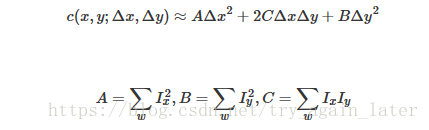

1、推导：

椭圆的扁率和尺寸是由M(x,y)的特征值λ1、λ2决定的，椭贺的方向是由M(x,y)的特征矢量决定的。

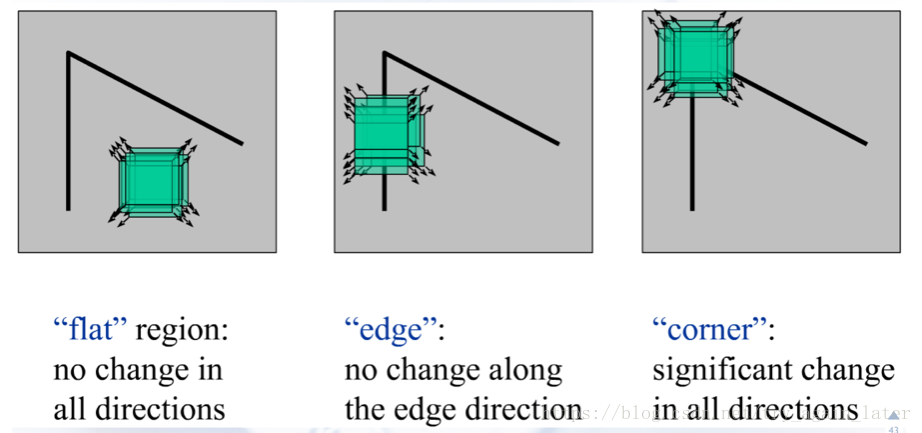

椭圆函数特征值与图像中的角点、直线（边缘）和平面之间的关系如下图所示。共可分为三种情况：

• 图像中的直线。一个特征值大，另一个特征值小，λ1≫λ2λ1≫λ2或λ2≫λ1λ2≫λ1。自相关函数值在某一方向上大，在其他方向上小。
• 图像中的平面。两个特征值都小，且近似相等；自相关函数数值在各个方向上都小。
• 图像中的角点。两个特征值都大，且近似相等，自相关函数在所有方向都增大。

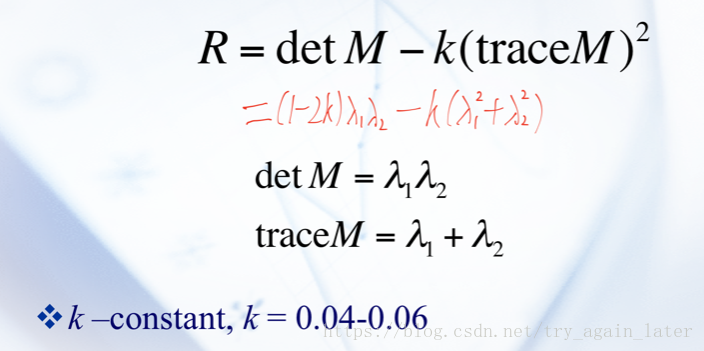

衡量标准

在3×33×3或5×55×5的邻域内进行非最大值抑制，局部最大值点即为图像中的角点。

非极大值抑制原理：在一个窗口内，如果有多个角点则用值最大的那个角点，其他的角点都删除，窗口大小这里我们用3*3，程序中通过图像的膨胀运算来达到检测极大值的目的，因为默认参数的膨胀运算就是用窗口内的最大值替代当前的灰度值。

2、特性：

旋转不变性

Harris角点检测算子使用的是角点附近的区域灰度二阶矩矩阵。而二阶矩矩阵可以表示成一个椭圆，椭圆的长短轴正是二阶矩矩阵特征值平方根的倒数。当特征椭圆转动时，特征值并不发生变化，所以判断角点响应值RR也不发生变化，由此说明Harris角点检测算子具有旋转不变性。

不具有尺度不变性



三、OpenCV接口

1、cornerHarris

void cornerHarris(InputArray src,OutputArray dst, int blockSize, int ksize, double k, intborderType=BORDER_DEFAULT )

• src – 输入的单通道8-bit或浮点图像。
• dst – 存储着Harris角点响应的图像矩阵，大小与输入图像大小相同，是一个浮点型矩阵。
• blockSize – 邻域大小。
• apertureSize – 扩展的微分算子大。
• k – 响应公式中的，参数αα。
• boderType – 边界处理的类型。

2、Threshold函数

double threshold(InputArray src,OutputArray dst, double thresh, double maxval, int type)

   该函数的典型应用是对灰度图像进行阈值操作得到二值图像。

• src – 输入的单通道8-bit或浮点图像。
• dst – 存储着Harris角点响应的图像矩阵，大小与输入图像大小相同，是一个浮点型矩阵。
• thresh，阈值的具体值。
• maxval，当第五个参数阈值类型type取 CV_THRESH_BINARY 或CV_THRESH_BINARY_INV 阈值类型时的最大值.
• type，阈值类型,。threshold( )函数支持的对图像取阈值的方法由其确定，具体用法如下图：

综合实例

#include <opencv2/opencv.hpp>
using namespace cv;

int main()
{
	Mat gray = imread("house.png",0);
	imshow("原图", gray);

	//Harris角点检测
	Mat cornerStrength;
	cornerHarris(gray, cornerStrength, 2, 3, 0.01);

	Mat harrisCorner;
	threshold(cornerStrength, harrisCorner, 0.00001, 255, THRESH_BINARY);

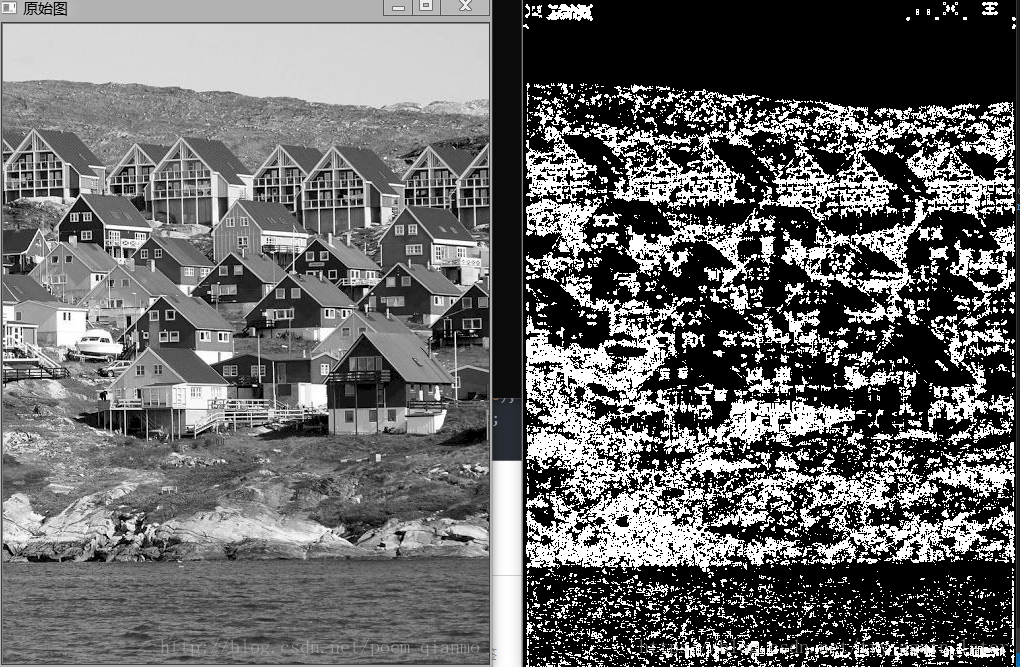

	imshow("效果图", harrisCorner);
	waitKey(0);
	return 0;
}
