意大利ADFweb网关：CANopen / PROFIBUS-转换器

这一系列的产品允许将CANopen总线网络与PROFIBUS网络整合。

HD67551是一种CANopen总线/ PROFIBUS从转换器，允许将CANopen总线网络与PROFIBUS主站连接（比如PLC SIEMENS，…），以便在不同网络间交换信息。

HD67571是一种CANopen / PROFIBUS Master转换器，允许将某些PROFIBUS从设备与现有的CANopen网络连接。

这些转换器还可以其他版本形式提供，可以使用STRONG应用软件。

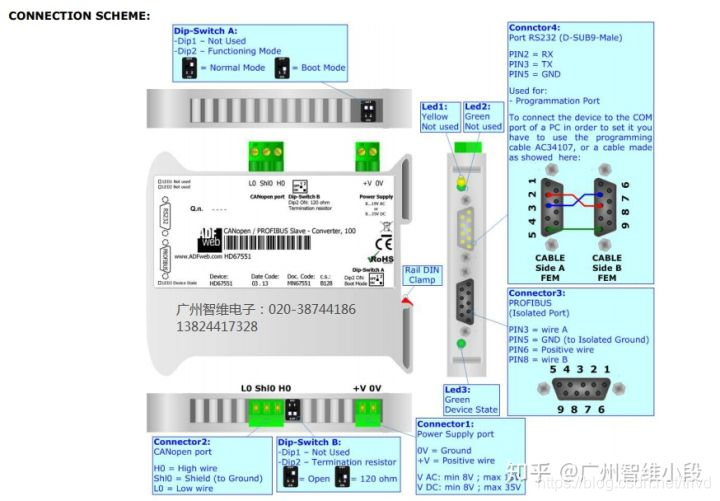

在这里插入图片描述

相应的型号是：

HD67427 – CANopen / PROFIBUS从站，强转换

HD67426 – CANopen / PROFIBUS主站，强转换

转换这些器被置于一个金属外壳中，它们因而比较坚固，可以抗拒振动冲击状语从句：电气零件具有的CANopen / PROFIBUS - CANopen总线/电源- PROFIBUS /电源间4000三伏重隔离。

尤其适用于安装在汽车，火车，轮船，工业领域及脆弱环境中。

它们有两种版本，一种带涂漆PCB，一种带树脂PCB。

涂漆处理具有防尘和防潮保护，树脂处理具有高度的防水，防尘和防震保护。

卓越的耐温范围，从-40°C至+ 105°C，这符合汽车应用中所要求的特性。

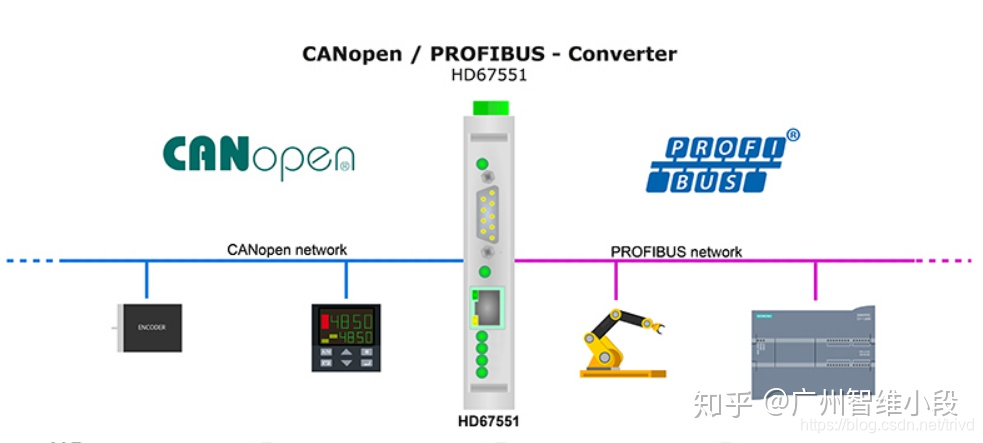

在这里插入图片描述

技术参数：

规格：

端口： 1xCANopen; 1个PROFIBUS; 1个RS232

数据速率CANopen： 最高1 Mbps

数据速率PROFIBUS： 最高12 Mbps

电源供应： 24VDC 200mA; 12 / 18VAC 50 / 60Hz 200毫安

工作温度： -30°C至+ 70°C（-22°F至+ 158°F）

外型尺寸： 120x23x107（DxWxH）

重量： 约200g

机械固定： DIN导轨蒙太奇

软件： SW67551

型号： HD67551

好处：

易于配置的软件

专为Serius使用而设计

易于配置

低成本可在

导轨上安装

宽电源输入范围

电流隔离

工业温度范围：

-30°C / 70°C（-22°F / 158°F）

如需产品或技术咨询欢迎联系：13824417328微信同号，020-38744186
