HD67151是一款ADFWeb网关，用于实现DeviceNet和Modbus协议的双向通信转换。DeviceNet是一种工业设备通信总线，减少硬接线成本，提供设备级诊断功能；而Modbus是一种通用语言，允许控制器间通信。该产品具有软件调校简便、设计严谨、配置快速、经济实用等特点，适用于-30°至70°的工业环境，支持多种电源输入。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

ADFWeb网关DeviceNet Master / Modbus Slave -Converter

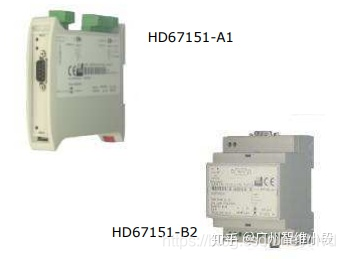

通信网关意大利ADFWeb网关HD67151 DeviceNet Master / Modbus Slave -Converter
在这里插入图片描述
协议介绍

Devicenet：
Devicenet是一种低成本的通讯总线。它将工业设备（如：限位开关，光电传感器，阀组，马达启动器，过程传感器，条形码读取器，变频驱动器，面板显示器和操作员接口）连接到网络，从而消除了昂贵的硬接线成本。直接互连性改善了设备间的通讯，并同时提供了相当重要的设备级诊断功能，这是通过硬接线I/O接口很难实现的。

Devicenet是一种简单的网络解决方案，它在提供多供货商同类部件间的可互换性的同时，减少了配线和安装工业自动化设备的成本和时间。DeviceNet不仅仅使设备之间以一根电缆互相连接和通讯，更重要的是它给系统所带来的设备级的诊断功能。该功能在传统的I/O上是很难实现的。

Devicenet是一个开放的网络标准。规范和协议都是开放的，供货商将设备连接到系统时，无需为硬件，软件或授权付费。任何对DeviceNet技术感兴趣的组织或个人都可以从开放式DeciceNet供货商协会（ODVA）获得DeviceNet规范，并可以加入ODVA，参加对DeviceNet规范进行增补的技术工作组

Devicenet的许多特性沿袭于CAN，CAN总线是一种设计良好的通信总线，它主要用于实时传输控制数据。DeviceNet的主要特点是：短帧传输，每帧的最大数据为8个字节；无破坏性的逐位仲裁技术；网络最多可连接64个节点；数据传输波特率为128kb/s、256kb/s、512kb/s；点对点、多主或主/从通信方式；采用CAN的物理和数据链路层规约。

Modbus：
Modbus协议是应用于电子控制器上的一种通用语言。通过此协议，控制器相互之间、控制器经由网络（例如以太网）和其它设备之间可以通信。此协议定义了一个控制器能认识使用的消息结构，而不管它们是经过何种网络进行通信的。它描述了一控制器请求访问其它设备的过程，如何回应来自其它设备的请求，以及怎样侦测错误并记录。它制定了消息域格局和内容的公共格式。

当在Modbus通信时，此协议决定了每个控制器须要知道它们的设备地址，识别按地址发来的消息，决定要产生何种行动。如果需要回应，控制器将生成反馈信息并用Modbus协议发出。在其它网络上，包含了Modbus协议的消息转换为在此网络上使用的帧或包结构。这种转换也扩展了根据具体的网络解决节地址、路由路径及错误检测的方法。

此协议支持传统的RS-232、RS-422、RS-485和以太网设备。许多工业设备，包括PLC，DCS，智能仪表等都在使用Modbus协议作为他们之间的通讯标准。

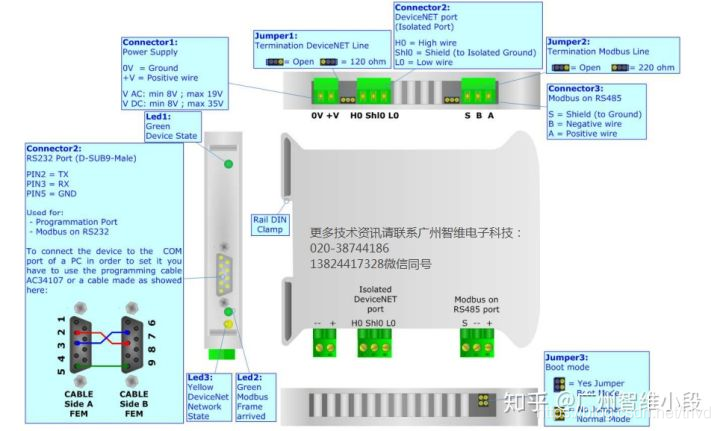

在这里插入图片描述
