5G NR - 下行同步(DL Synchronization)学习笔记4 - PSS/SSS检测和/PBCH解码

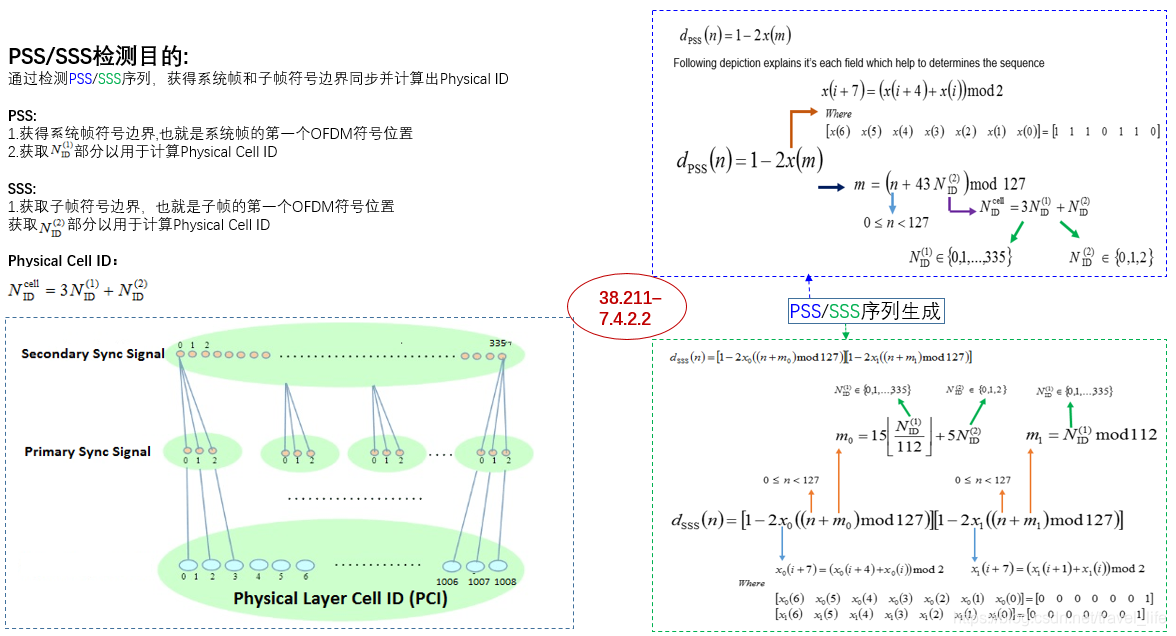

PSS/SSS检测:



PBCH DMRS检测:

PBCH DRMS是PBCH的解调参考信号，通过对PBCH DMRS序列检测并对其进行信道/噪声估计, 解调PBCH，获取MIB, 完成帧同步/半帧同步/时隙同步以及获取另外一些重要信息(Kssb, ssb index, 对应于承载SIB1的PDSCH的PDCCH配置信息(coreset, search space)…)

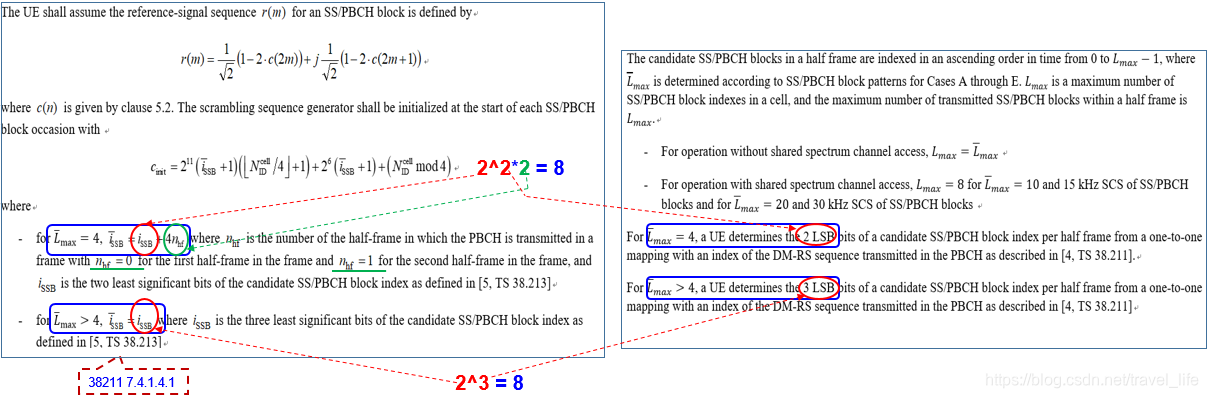

DMRS序列的生成及解码:

UE 通过盲解码的方式，U可以确定SSB Index的全部或者部分信息以及半帧信息(时)。对于 ，解码完成后，根据上图左侧公式，可以得到完整的(2 bit）信息和半帧信息(此种情况即SSB Index)，实现了半帧同步，同时确定了无线帧的起始位置，但是不能确定系统帧号（SFN）；对于，解码完成后，可以得到完整的(3 bit）信息(此种情况即SSB Index)，实现了半帧同步，但是不能确定是无线帧的第1个半帧还是第 2 个半帧，也不能确定系统帧号；对于，可以得到SSB Index的 3 个最低 bit 位(LSB)，而SSB Index的3位MSB、半帧同步、无线帧的起始位置和系统帧号都不能确定。上述不同情形无法获取的信息都需要通过PBCH承载的信息获取。

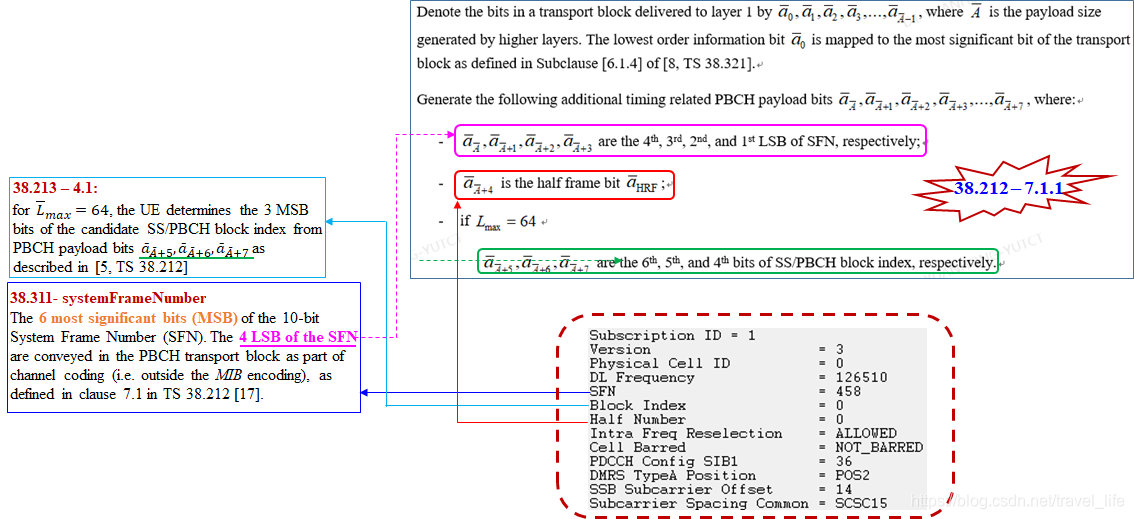

解码PBCH内容：

注意，RRC MIB消息只是PBCH Payload的一部分，还有一部分信息放在PBCH-MIB之外PBCH payload bit中(38.212 – 7.1.1)，比如SFN的4位LSB是在MIB消息的信道编码中。

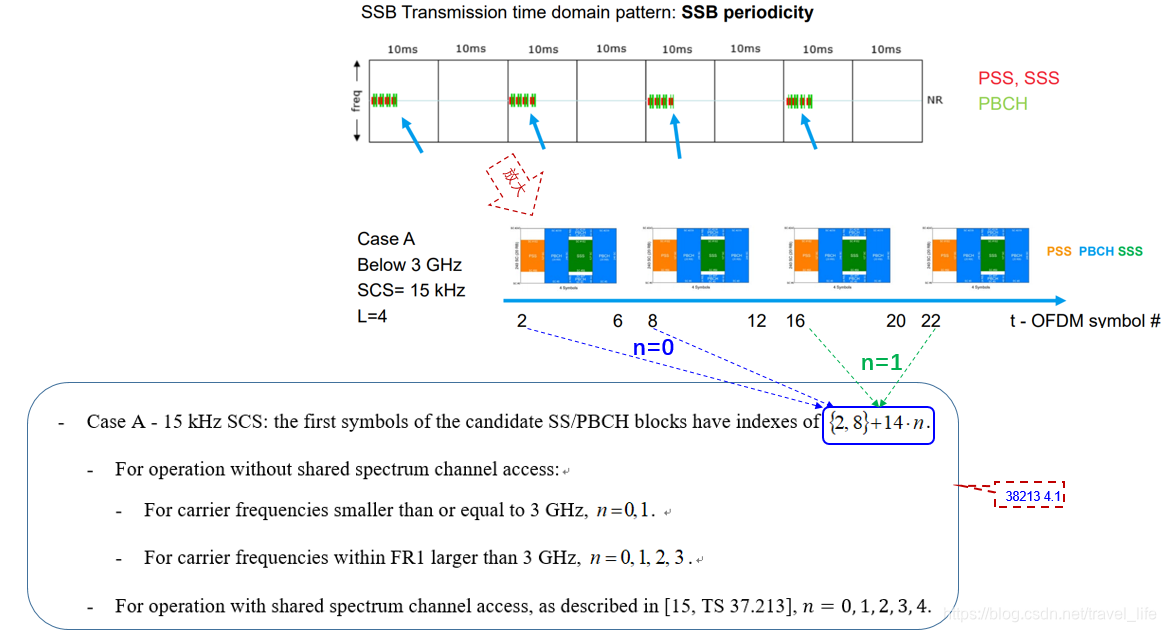

SSB第一个OFDM符号的确定:

获取MIB消息后，可以根据SSB Index和当前频带对应的case(38.213-4.1 - A/B/C/D/E)，确定当前SSB所在时隙及符号，完成时隙定时，以Case A - 15 kHz为例：

---
