本文详细介绍了如何使用PowerDesigner通过导入建表SQL文件的方式，反向建立MySQL物理数据模型（PDM），包括新建模型、配置数据库连接、更新模型等多个关键步骤。
PowerDesigner对数据库反向建立PDM可以使用sql方式，这个很简单，直接导入建表sql文件就可以了。
第一步：新建PDM：

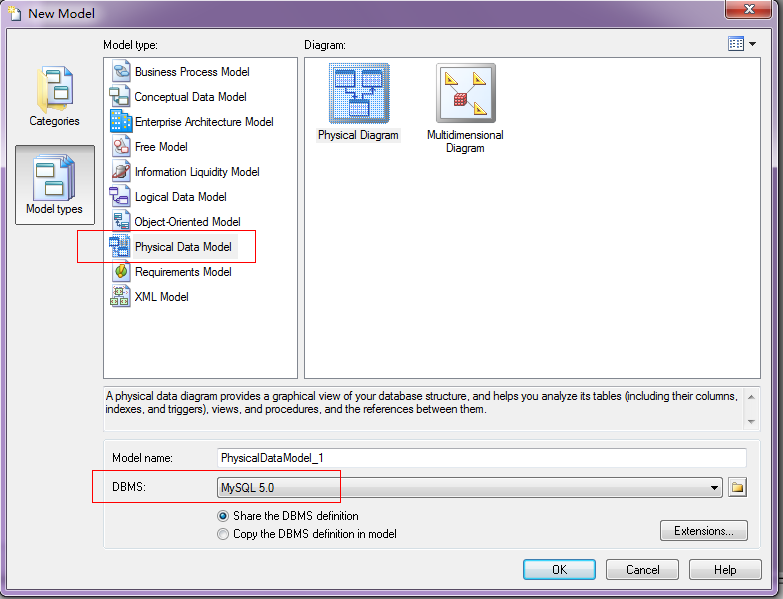

选择菜单File->New Model，【Model type】选择Physical Data Model，【Model name】 自由命名，【DBMS】选择“MySQL5.0”，OK。

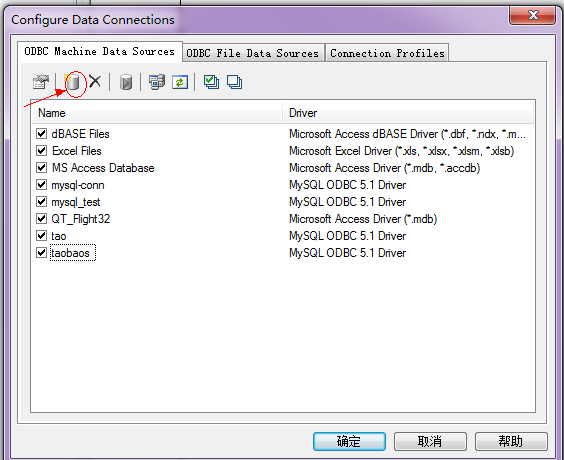

第二步：选择DataBase->Configure Connections，点击“Add Data Source”；

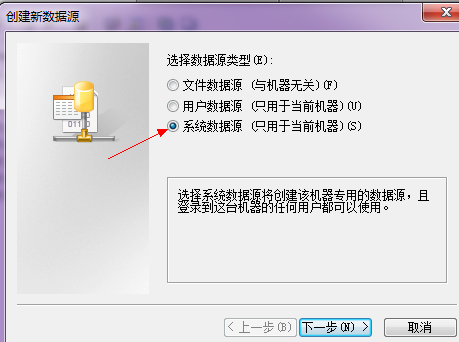

第三步：选择“系统数据源”—“下一步”；

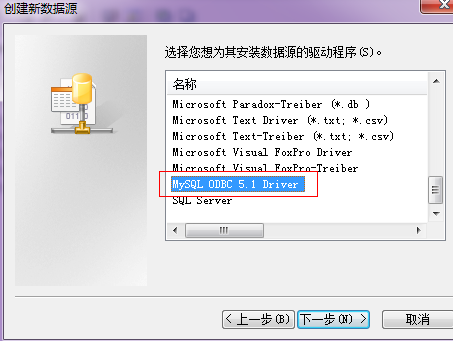

第四步：选择MySQl ODBC 5.1 Driver，选择下一步

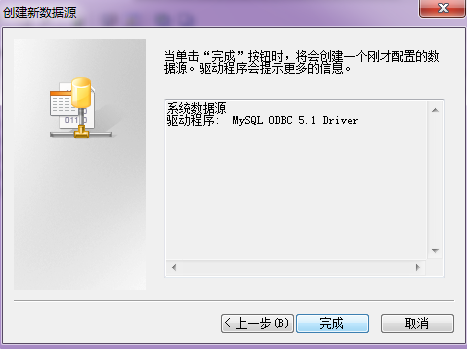

第五步：点击【完成】

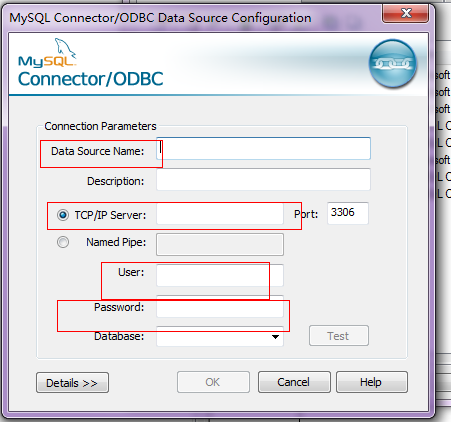

第六步：填写名称，连接的地址，用户名和密码

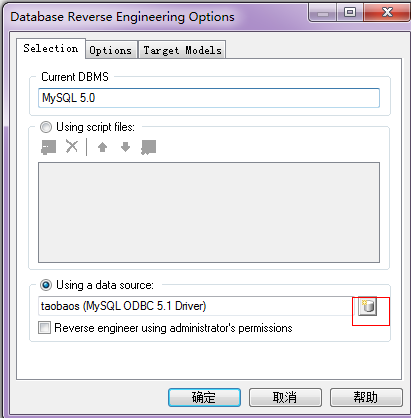

第七步： 选择菜单【Database】—【Update Model from Database】，选择【Using a data source】，点击右侧的选择按钮；

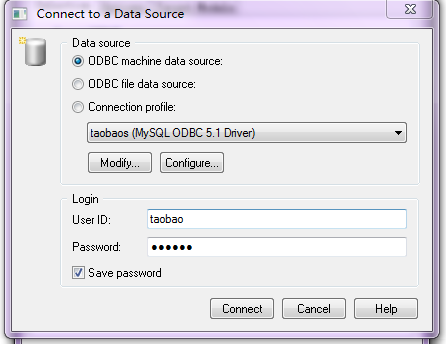

第八步： 选择【ODBC machine data source】，下拉菜单中选择刚才配置好的数据源，填好登录数据库用户名【User ID】和密码【Password】，点击【Connect】；

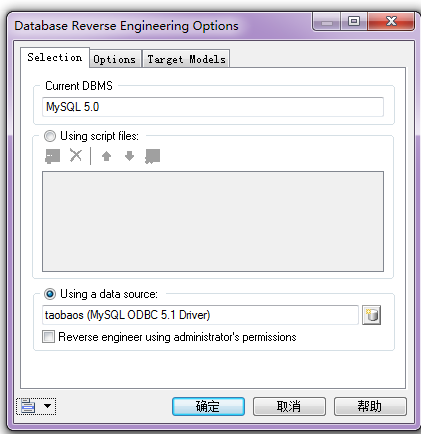

第九步： 点击【确定】；

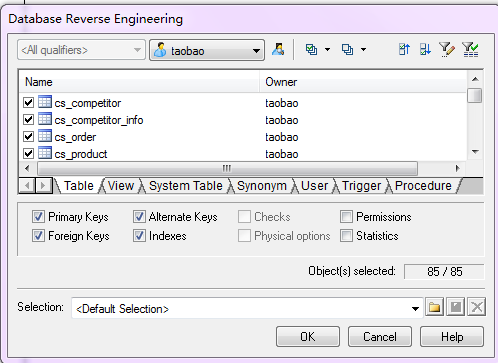

第十步： 在表格清单里选择要导出的表，点击【OK】；
第十一步：反向成功后的视图；
