mysql-innodb初步了解

mysql-innodb初步了解（一）

mysql结构

数据库与实例

数据库跟数据库实例是有区分的，平时我们所说的数据库其实是指数据库实例。

数据库：物理操作系统文件或者其他文件集合。对于mysql-innodb来说，就是每个data目录下的数据库目录下的frm，MYD，MYI，idb等格式文件

数据库实例：MYSQL数据库的后台线程以及一个共享内存区域，数据库实例才是真正操作数据库文件的，业务是与数据库实例交互。

数据库架构

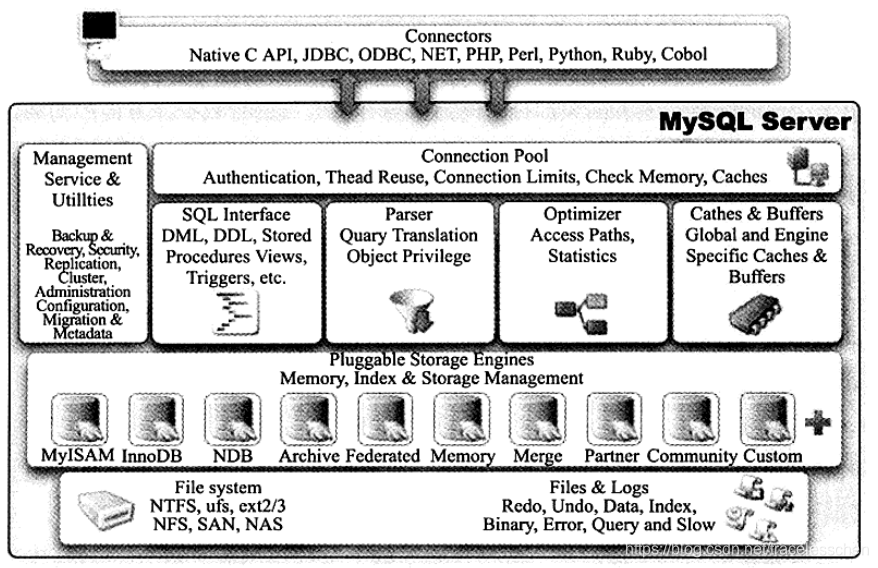

数据库的架构如下：

主要包含以下几个部分组成：

• 连接池组件：管理数据库的连接
• 管理服务与工具组件：数据库的管理工具
• SQL接口组件：提供SQL的接口
• 查询分析器组件：对SQL语句进行分析
• 优化器组件：对SQL语句进行优化，得到执行计划
• 缓存组件：数据库的缓存
• 插件式存储引擎：存储引擎
• 物理文件：数据库文件

插件式存储引擎是mysq的特点，可以根据不同的场景选择不同的引擎

内存管理

mysql中是内存+文件的结构来提供数据服务的，最终数据是持久化到文件。innodb引擎通过若干线程维护mysql在内存中的缓存页（大的缓存池），并且保证缓存数据的正确性与可靠性。

一般内存作为数据缓存是用来加速数据读写的，所以缓存+文件这种架构所面临的问题mysql也会有。针对mysql的思考，提出以下几个问题：

1. 数据在缓存中是怎么组织管理的，数据结构是怎么样的？
2. 查询场景下，缓存数据没有是如何从磁盘文件中加载的，怎么保证缓存的命中率？
3. 对于insert，update语句，一般都是只更新缓存，异步方式更新数据库，mysql是如何实现异步更新的？
4. 因为缓存跟数据库都保存数据，那么必然会出现缓存跟文件数据不一致的场景，那么mysql是如何保证数据的正确性？尤其是在异常场景下是怎么做到数据的恢复的？
5. 因为缓存与磁盘的IO性能差异，innodb是如何保证高性能IO？

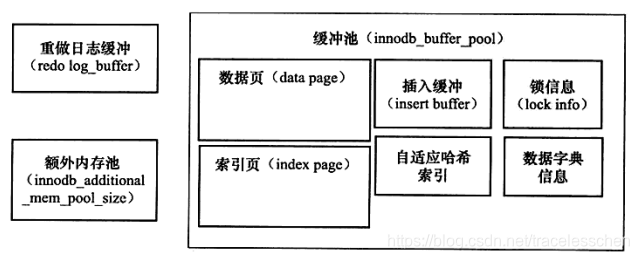

对于上面的问题，首先了解下内存数据的组织结构。内存中主要是数据缓存池与重做日志缓存池（redo buffer）还有一些额外内存池。缓存池中的数据页主要包括索引页，数据页，change buffer，自适应hash索引，锁信息等等。数据是以页为单位的，页的大小为16K，在内存中的缓存页大小是16K。结构如下：

引擎是通过LRU算法管理这些内存数据页的，下面介绍下LRU算法

LRU算法

引擎是通过LRU算法管理这些内存数据页。首先数据内存页有三种状态：

• free，该内存页没有被使用，空闲页
• clean，该内存页被使用，但是没有被修改
• dirty，该内存页被使用，也被修改

引擎维护着几个列表对应的上面的不同的数据页。LRU列表，Free列表，Flush列表分别管理不同的状态的内存页。Free列表用来管理没有被使用的内存页，所有磁盘数据加载到内存中必须要先从Free内存页中申请资源，申请到的内存页从Free列表中移除，挂载到LRU列表中。

当我们有数据修改时，如果对应的数据页在LRU中，则直接修改，此时该数据页就变成脏页，Flush列表中就会把这个页加进去，Flush列表中是按脏页的时间排序的。Flush列表是用来维护脏页的。作用是为了后面把脏页更新到磁盘提供列表，有多重时机会让脏页从LRU刷新到Flush列表中。

注意FLush列表是维护脏页的，LRU是管理缓存中的数据页，LRU中有脏页跟干净页，这两个列表数据有重叠，因为两者是不同作用的列表。

LRU数据类别长度是有限的，因为内存是有线的，当Free列表为空后，再加载数据到缓存，只能把LRU中的数据置换出来，至于置换哪些数据，LRU采用冷热数据分离方式来置换。LRU列表中的数据按照一定比例（3：5）分成冷数据跟热数据，新数据加入到LRU列表时，并不是直接加到热端，而是加入到中间位置，这么做是为了避免那种全表扫描数据的场景，把真正比较热的数据从LRU列表中挤出去，提高了缓存的命中率，冷数据放在链表后端，当需要发生置换数据的时候，就是把尾部的冷数据页置换（这些数据必须已经刷新到磁盘的clean的）。

redo log（重做日志）

对于DML操作内存数据页的时候，并不是直接操作数据页，而是先写redolog（重做日志），然后再写数据，这就是WAL（write-ahead-logging）。引擎内存中有一个重做内存缓存池。重做日志是为了保证DB写入缓存的可靠性。如果写数据页的时候发生故障导致没有写入成功，那么就可以从redo log文件中恢复该页的记录。引擎中对于redolog也是有缓存的，对于redolog刷新到磁盘也是异步的。那么如果redolog写入发生故障怎么办？这里引擎提供了一个配置项innodb_flush_log_at_trx_commit，指定何时将redolog刷到磁盘，有三个值0，1，2。默认是1，0 表示每秒将‘log buffer’同步到‘os buffer’，然后同步到重做日志文件；1表示当提交事务前，同时刷新重做日志文件；2表示每次事务操作提交后，将‘log buffer’同步到‘osbuffer’，每秒从osbuffer中刷到重做日志文件，0跟2都是一部的，速度快，但是会存在数据丢失的可能，1是同步的，在commit之前刷入会进行写入，虽然速度慢，但是可靠，如果在刷入前宕机，此时没有提交事务，数据可以丢，在刷入后宕机，就可以用redolog恢复。

重做日志缓存不需要很大，是指定大小的两个文件，而且是循环使用的。当脏页刷到磁盘后，对应的redolog会被删掉，因为redolog是顺序写的，所以性能很高。

重做日志会在三种场景下由buffer写入到file：

• master thread每秒将redolog buffer部分刷入file
• 事务commit前会将redolog buffer刷入file
• 当redolog buffer 不足一半时，会强制刷新buffer到file

后面介绍整个流程时，会介绍redolog的使用原理。

LSN（Log sequence number）

LSN，是日志序列号，引擎是通过LSN来标记版本号的，LSN是8字节数字，每个页有LSN，重做日志也有LSN，有下面的四个值

Log sequence number 19417196
Log flushed up to 19417196
Pages flushed up to 19417196
Last checkpoint at 19417187

• Log sequence number（LSN1） 当前内存中最大的LSN，每次操作一个数据页，对应的LSN都会更新，也可以认为是redolog的最新的LSN
• Log flushed up to （LSN2） 当前写入到redolog文件的LSN
• Pages flushed up to（LSN3） 下次要做checkoutpoint的数据页的LSN
• Last checkpoint at（LSN4） 最后一次刷新数据到磁盘的LSN

以上四个SLN的关系是依次变小的LSN1>=SLN2~LSN3>=LSN4

• LSN1~LSN2：这两个数字之间的的操作是指那些在事务中产生的redo log buffer，注意这部分是在缓存中的，如果此时系统故障或者重启，这部分的redolog没法恢复，但是不影响，因为一般系统会配置innodb_flush_log_at_trx_commit=1，这样在commit之前，对数据的修改不会被保存，丢失的是没有被commit的事务操作。另外补充说下，redolog buffer中的LSN对应的transID肯定是没有commit，但是transID对应的事务没有提交，不代表对应的redolog全部在buffer中，还有可能是在redolog file中，因为redolog buffer写入file不仅仅commit会强制刷，master thread等都会执行。
• LSN2~LSN4：这两个之间是redolog文件中还没有执行刷盘的数据页对应的LSN，这部分的LSN就是可以用来恢复没有保存到磁盘的数据修改记录部分。
• LSN3~LSN4：这两个之间是数据是在缓存中已经修改，但是还没有刷新到磁盘的数据记录，如果出现宕机，这部分数据是会丢失的，这部分丢失的数据就是依靠redolog file来恢复的
• LSN2–LSN3：这两个之间没有必然关系，LSN2是redolog的，LSN3是数据页的

checkpoint机制–innodb数据保存原理

checkpoint机制是基于这样的考虑：我们mysql内存跟磁盘数据的差异是可以通过redolog来恢复的，如果redolog无限大，那么我们内存数据不需要保存到磁盘，即使宕机，也可以从redolog恢复；但是redolog是有限的，所以我们要定期把内存数据同步到磁盘上，这个定期同步的机制就是checkpoint（当然不仅是redolog有限，还有一个原因是当数据量很大，对应redolog就会很大，恢复要很久，所以不可取）

在mysql中，对于insert、update、delete等操作，是直接操作缓存的，此时缓存数据跟磁盘文件数据不一致，变成了脏页，而因为上面分析，我们需要定期刷新到磁盘。引擎中以下几种场景会将脏页刷新到磁盘

• 数据库停止前，会强制刷新脏页到磁盘
• matser主线程定时任务刷新部分脏页到磁盘（百度innodb master线程，了解mysql 的几个IO线程工作原理）
• 空闲页不足时刷新（引擎规定要有100左右的空闲页，如果不足，则把LRU尾部移除刷新，如果是脏页，则执行刷新）
• 脏页太多。当内存中脏页太多（动态过程，说明master线程刷赶不上脏页增加速度）达到一个比例阈值后，需要强制刷新，这个刷新会根据脏页比例来决定是用同步还是异步刷新（新版引擎是用一个新的线程执行）
• 重做日志不可用（下面介绍重做日志）

当一个增删改请求到引擎时，引擎会根据WAL原理先写入redolog buffer，此时对应LSN是最大的为1（LSN1=1），然后将这个修改动作执行到对应的数据页，那么数据页上页就是1，如果一个事务有多个操作，LSN经过一系列操作LSN1=5，对应的数据脏页也紧接着LSN=5，此时由异步线程可能将LSN2=3都是可能的，最终commit的时候，假设LSN=10,那么LSN1=10，脏页中最大LSN=10，LSN2=10，可能此时checkpoint任务计算得到LSN3=10,对于本次的操作到此完成，数据修改并没有到磁盘，而是缓存页修改变成脏页（如果缓存没有，则从磁盘文件加载，插入LRU列表）

当更多这样的增删改查请求达到引擎后，redolog buffer增加，脏页会增加，根据上面说的checkpoint机制，如果系统的脏页太多，或者redolog文件满了不可用，或者master轮训时间到了，那么就要把这些脏页刷新到磁盘。checkpoint会根据自己的算法选择LSN的刷新区间（从LSN4往后的一段LSN），然后选择这些LSN对应的脏页（Flush List的脏页），确定要刷盘的脏页后，然后执行数据刷盘（下面讲解），在数据刷新完成后，修改redolog的checkpoint，等到下次checkpoint到来时，可以在这一次基础上继续更新，并且在这个checkpoint之前的redolog就可以被释放了（master thread处理）。

下面就介绍下数据刷盘的过程，这里先介绍下double write机制

doublewrite机制

所谓doublewrite，就是把磁盘缓存页刷入对应的磁盘页有一个备份页， 确保磁盘页的刷新是可靠的。整个doublewrite过程：把待刷盘的数据缓存页复制到doublewrite缓存，然后把doublewrite缓存顺序写入到磁盘文件中（这个磁盘文件是在共享表空间中的，有2M，页是连续的，而且写入是顺序写入，效率高），然后从doublewrite文件复制到对应的数据页中。

数据刷盘的过程：将脏页复制在doublewrite缓存，然后doublewrite缓存刷入对应的磁盘文件，再将磁盘文件复制到对应的数据页中，这样就完成数据刷盘。那么这个doublewrite机制存在的意义是什么呢？我们直观想到的就是将数据缓存脏页直接刷入数据磁盘页中即可，为啥还要刷入doublewirte？我们知道，因为redolog机制，所有缓存中的脏页就是缓存与磁盘不一致的数据部分，都在redolog中可以恢复，但是如果当缓存页数据正在刷盘到文件时，出现宕机，有可能会让磁盘页损坏，而redolog是sql语句导致的数据变化记录，如果磁盘页损坏的话，redolog是恢复不了的，所以这时候需要doublewrite，把缓存页->磁盘页的刷盘动作变成缓存页->doublewrite->磁盘页。如果缓存页->doublewrite过程出现宕机，因为数据磁盘页没有变化，所以可以通过redolog就可以恢复；如果doublewrite->磁盘页过程出现宕机，导致磁盘页出现异常时，因为doublewrite磁盘页没有损坏，可以再次从doubelwrite磁盘页复制到数据磁盘页；所以这样可以保证数据刷盘是可靠的。

insert buffer

上面介绍的都是数据页的修改刷盘过程，我们修改数据库数据的时候，同时对应的索引页数据也会修改，而我们知道一般数据写入是根据主键的顺序写入的，写入到磁盘可以认为是顺序的，但是对于非聚集索引，对应的修改就不一定是顺序的，随机性增大，这样会增加磁盘随机IO（对于SSD这个问题不大），所以对于mysql来说，为了避免写入索引的随机性，引入insertbuffer，将修改动作记录到insert buffer中，待系统有对应的索引页的时候，就可以进行合并，而且当insert buffer中的记录多了，还可以将属于同一个索引页的操作合并一起，减少IO。
