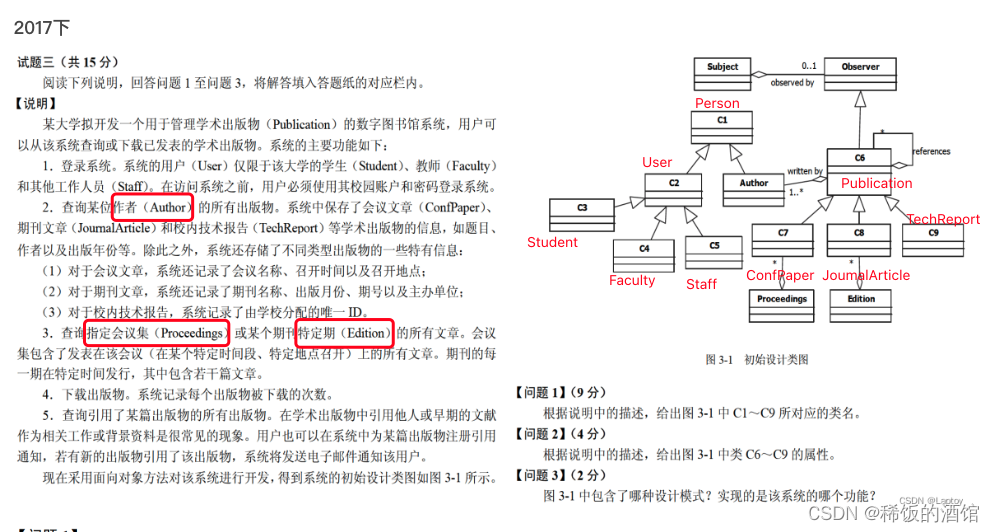

2017下

【问题2】

C6:题目，作者，出版年份，下载次数

C7:会议名称，召开时间，召开地点

C8：期刊名称，出版月份，期号，主办单位

C9：ID

【问题3】

观察者设计模式

功能：若有新的出版物引用了该出版物，系统将发送电子邮件通知用户。

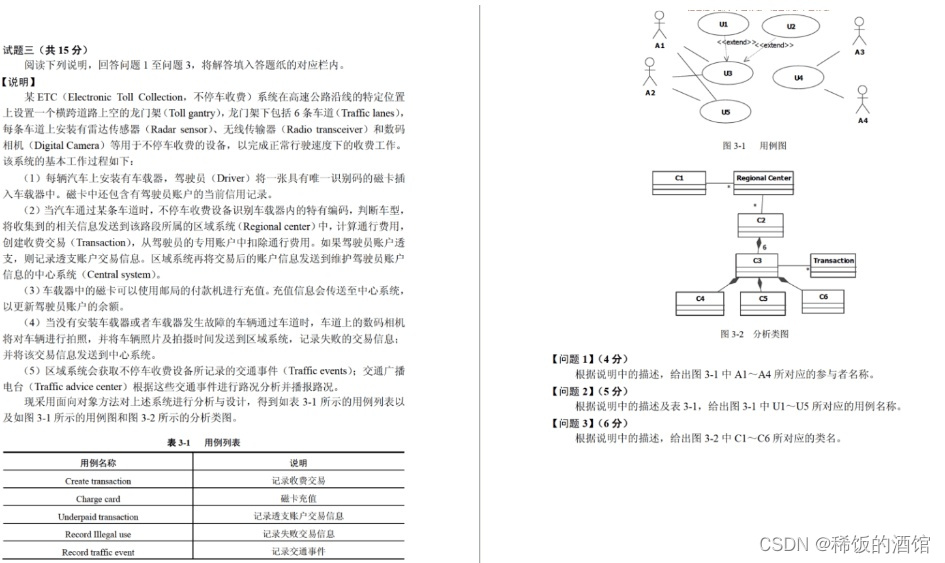

2018上

【问题1】

A1:驾驶员

A2：信息中心系统

A3:区域系统

A4：交通广播电台

【问题2】

U1:记录投资账户交易信息

U2:记录失败交易信息

U3：记录收费交易

U4:记录交通事件

U5:磁卡充值

【问题3】

C1：中心系统

C2:龙门架

C3:车道

C4：雷达传感器

C5:无限传感器

C6:数吗相机

2022上

某公司的人事能门拥有一个地址簿（AddressBookSystem），管理系统ddressBookSystem），
于管理公司所有员工的地址记录（PersonAddress）。员工的地址记录包括：姓名、住址、城市、省份、邮政编码以及联系电话等信息。

管理员可以完成对地址簿中地址记录的管理操作，包括：

（1）维护地址记录。根据公司的人员变动情况，对地址记录进行添加、修改、删除等操作;

（2）排序。按照员工姓氏的字典顺序或邮政编码对地址簿的所有记录进行排序。

（3）打印地址记录。以邮件标签的格式打印一个地址簿中的所有记录。为便于管理，管理员在系统中为公司的不同部门建立单独的地址簿。系统会记录管理员对每个地址簿的修改操作，包括：

（1）创建地址簿。新建个地址簿并保存。

（2）打开地址簿。打开一个已有的地址簿。

（3）修改地址簿。对打开的地址簿进行修改并保存。

系统将提供一个GUI（图形用户界面）实现对地址簿的各种操作。

现采用面向对象方法分析并设计该地址簿管理系统，得到如图3-1所示的用例图和图3-2所示的类图。

[问题1]（6分）

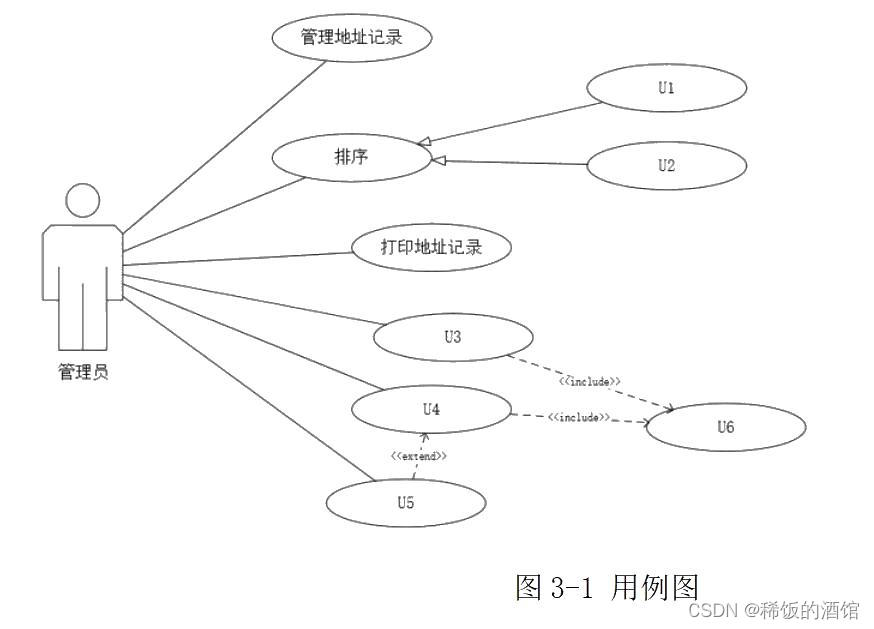

根据说明中的描述，给出图3-1中U1～U6所对应的用例名。

U1:按字典顺序排序

U2:按邮政编码排序

U3:创建

U4:修改

U5:打开

U6保存

[问题2]（5分）

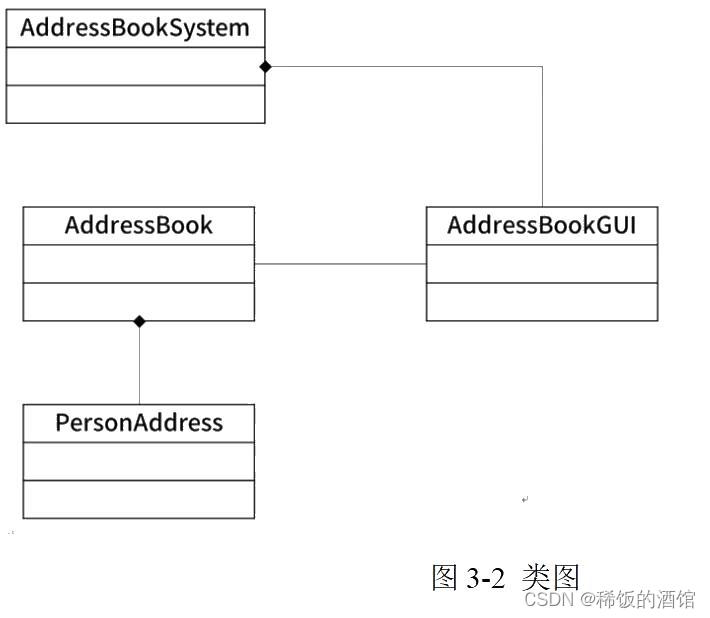

根据说明中的描述，给出图3-2中类Adresk的主要属性和方法以及类Pernoddress的主要属性（可以使用说明中的文字）。

AddressBook

城市，部门编号，姓名、住址、城市、省份、邮政编码以及联系电话

PersonAddress

姓名，住址，城市，省份，邮政编码，联系电话

AddressBook

添加、创建、打开、修改、删除，保存等

[问题3]（4分）

根据说明中的描述以及图3-1所示的用例图，请说明《include》关系和《extend》关系的含义是什么？

extend表示的是扩展关系。描述为：如果一个用例明显地混合了两种或两种以上的不同场景，即根据情况可能会发生多种分支，则可以将这个用例分为一个基本用例和一个或多个扩展用例，关系图示指向为扩展用例指向基本用例。

include表示的是包含关系。描述为：当可以从两个或两个以上用例中提取公共行为的时候，应该使用包含关系来表示它们。其中这个提取出来的公共用例称之为抽象用例，而把原始用例称为基本用例和扩展用例。

2022下

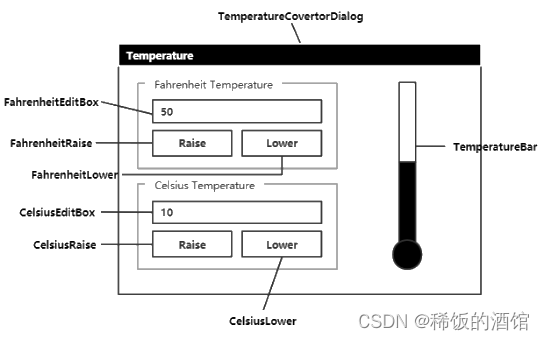

图3-1所示为某软件系统中一个温度控制模块的界面。界面上提供了两种温度计量单位，即华氏度（Fahrenheit）和摄氏度（Celsius）。软件支持两种计量单位之间的自动换算，即若输入一个华氏度的温度，其对应的摄氏度温度值会自动出现在摄氏度的显示框内，反之亦然。

用户可以通过该界面上的按钮Raise（升高温度）和Lower（降低温度）来改变温度的值。界面右侧是一个温度计，将数字形式的温度转换成温度计上的刻度比例进行显示。当温度值改变时，温度计的显示也随之同步变化。

现在采用面向对象方法实现该温度控制模块，得到如图3-2所示的用例图和3-3所示的类图。

【问题1】（4分）

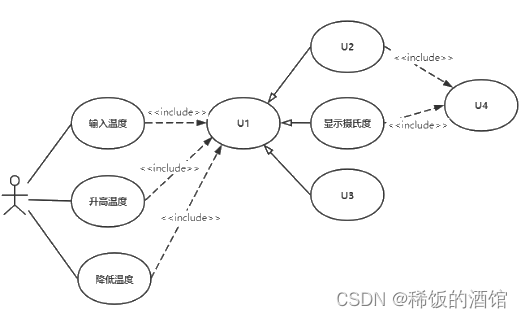

根据说明中的描述，给出图3-2中U1~U4所对应的用例名。

U1：显示温度

U2：显示华氏度

U3：显示温度计

U14：自动换算

【问题2】（8分）

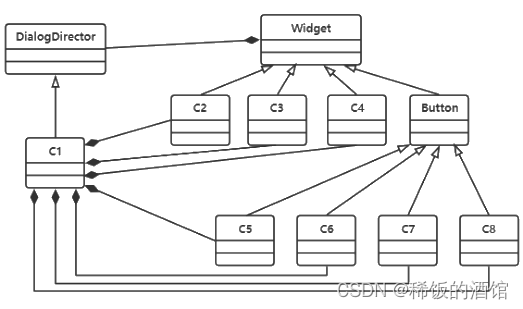

根据说明中的描述，给出图3-3中C1~C8所对应的类名（类名使用图3-1中标注的词汇

C1:TemperatureCoverDialog

C2:TahrenheitEditBox

C3:CelsiusEditBox

C4:TemperatureBar

C5：FahrenheiRaise

C6：FaHrenheitRaise

C7:CelsiusRaise

C8:CelsiusLower

【问题3】（3分）

现需将图3-1所示的界面改造为一个更为通用的GUL应用，能够实现任意计量单位之间的换算，例如干克和磅之间的换算，厘米和英寸之间的换算等等。为了实现这个新的需求，可以在图3-3所示的类图上增加哪种设计模式？请解释选择该设计模式的原因（不超过50字）

策略模式

此模式可以定义一系列的算法策略，把它们一个个封装起来，并且使它们可以相互替换。在需要指定的计量单位换算时，调用相应的算法策略即可。

2023上

某高校图书馆购买了若干学术资源的镜像数据库(MinorDB)资源，现要求开发一套数字图书馆(Digitallibrary)系统，面向校内用户(User)提供学术资源(Resource)的浏览，检索和下载服务系统的主要要求描述如下：

(1)系统中存储了每个镜像数据库的基本信息，包括：数据库名称，访问地址，数据库属性以及数据库简介等信息，用户进入某个镜像数据降后，可以浏览检索以及下载其中的学术资源。
(2)学术资源包括会议论文(Conference Paper)、期刑论文(Journal Article)以及学位(Thesis)等：系统中存储了每个学术资源的题名、作者、发表时间、来源(哪个镜像数据库)、被引次数、下载次数等信息。对于会议论文，还需记录会议名称，召开时间以及召开地点；同一次会议的论文被收录在会议集(Proceeding)中。对于期刊论文，还需记录期刊名称，出版月份，期号以及主办单位；同一期号的论文被收录在一本期刊（Edition）中。对于学位论文，记录了学位类别(博士/硕士)：毕业学校，专业及指导教师。会议集包含发表在该会议(在某个特定时间段，特定地点召开)上的所有文章。期刊的每一期在特定时间发行，其中包含若干篇文章。

(3)系统用户(User)包括在校学生(Student)，教师(Teacher)以及其他在职人员(Staff)。用户使用学校的

统一身份认证登录系统后，使用系统提供的各项服务。

(4)系统提供多种资源检索的方式，主要包括：按照资源的题名检索(Search by Title)，按照作者名称

检票(Search By author)，按照来源检索(Search By Source)等。

(5)用户可以下载资源,系统记录每个资源被下载的次数。

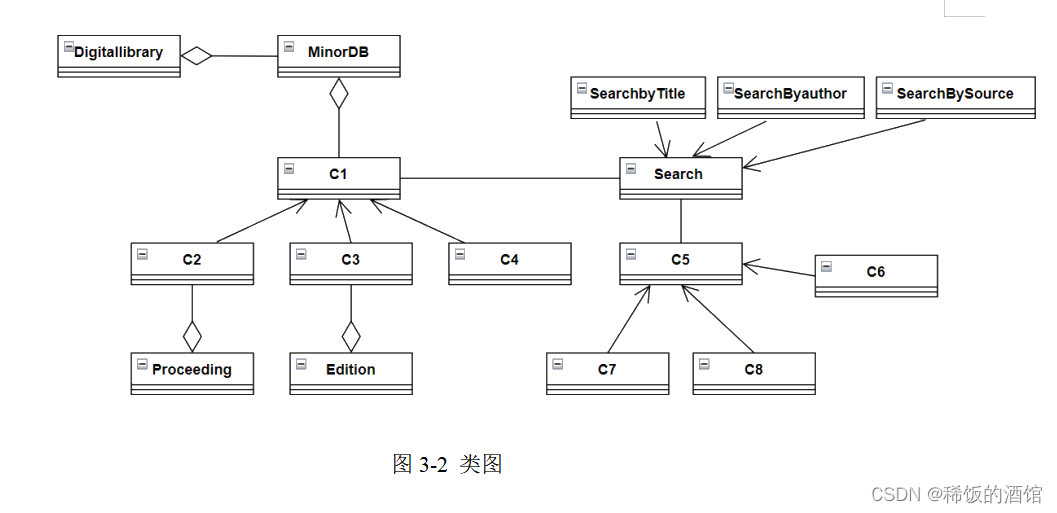

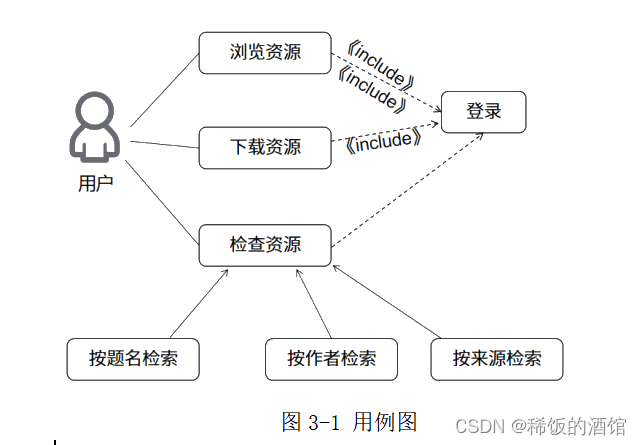

现采用面向对象分析与设计方法开发该系统，得到如图1所乐的用例图以及图2所示的初始类图。
