TDSQL产品架构

架构分析及模块介绍

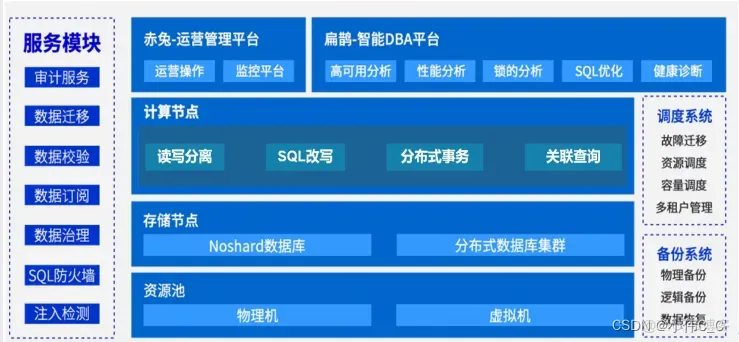

TDSQL系统总览

在这里插入图片描述这张图从下往上看；

资源池

属于laas层服务，可以是物理机或虚拟机。优先建议物理机；

TDSQL是在一个机器的资源池上实现了数据库实例的管理；
存储节点

存储节点主要是TDSQL的两种数据库模式。noshard(单机)跟shared(分布式)数据库；

主要是从MYSQL进行改造和改良，让它支持TDSQL的一系列特性：高可用、数据强一致性、故障切换等

分布式数据库还具备水平伸缩能力；
计算节点

计算节点就是TDSQL的计算引擎，计算层和存储层分离。计算层这里指proxy，主要是做一些SQL方面的处理。例：语法解析、SQL解析等。如果是分布式数据库，还要做分布式事务相关的协调；例如下推到指定的存储引擎，什么时候需要在计算做汇总。计算节点是偏CPU密集型；
赤兔管理平台

该平台是用户操纵TDSQL的管理平台。DBA主要通过该平台去操纵TDSQL，相当于是一套WEB管理系统。可以在该平台上实现DBA日常的近几乎所有操作需求，且不容易出错。
扁鹊只能DBA平台

可以更深层、更直观的去分析性能问题、故障问题。

拥有智能诊断系统，可以定期由DBA发起对实例进行诊断；如：分析主要消耗CPU的SQL、健康巡检、高可用、性能分析、锁分析等。可以大幅度降低DBA的工作。
调度系统

主要负责整体的资源调度。比如：实例增加删除、过期作废。扩缩容以及租户管理；
备份系统

物理/逻辑备份、恢复；

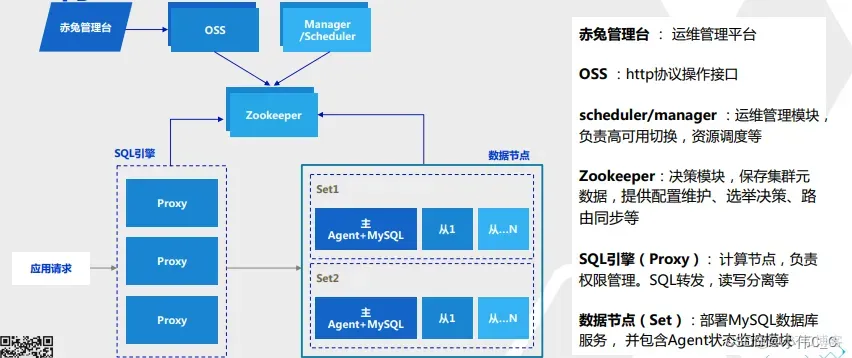

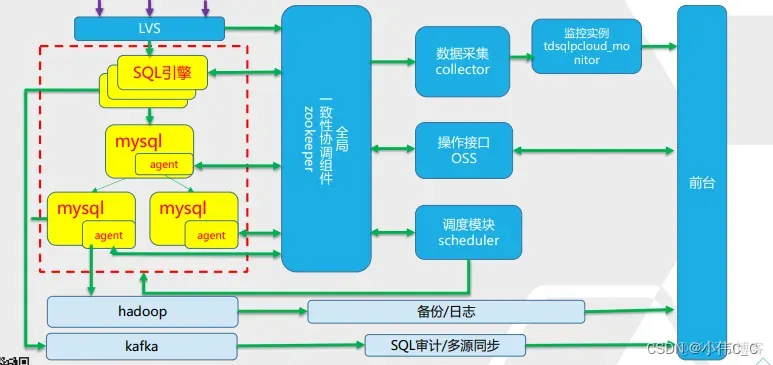

TDSQL产品架构

在这里插入图片描述

用户的请求通过负载均衡发往SQL引擎。SQL引擎作为计算接入层，根据这个SQL的要求从后端的存储节点去取数据。

其中，zk主要是用来存储类似路由这类元数据信息。主要是用于告诉SQL引擎，该SQL该发往后端的哪个数据节点。‘

当然ZK只是存储静态数据，维护这些静态数据就还需要用到一套调度及接口组件。

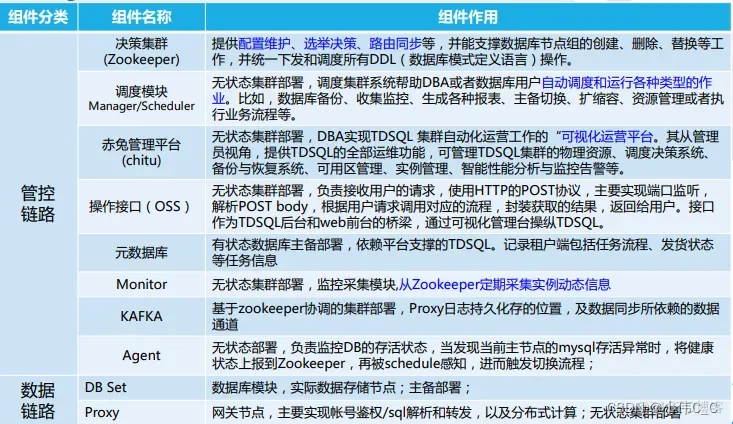

核心模块

模块	作用
DB	DB就是实际用于存储业务数据的MYSQL实例
keeper	整个集群资源管理和调度中心。keeper模块包括manager和scheduler模块
Proxy	负责SQL的解析瑜计算。以及和zk进行交互

DB(存储节点)

1、存储节点上部署MYSQL数据库服务

2、每个实例均有agent模块，主要承担MYSQL实例的状态监控

3、MYSQL实例通过Agent和TDSQL集群建立联系

4、SET包含1主N备，set内节点可以提供读写，备节点只读；
Proxy（计算节点或网关）

1、位于TDSQL接入层的位置，属于CPU密集型服务；

2、承接应用数据库请求，负责路由转发，SQL分析，读写分离等；

3、没有主备之分，本身无状态，一般采用多节点部署分担请求压力
keeper

1、Scheduler模块

是整个集群的管理调度中心，相当于整个集群的大脑；自动调度和运行各种类型的操作，比如：数据监控、收集监控生成各种报表、主备切换、扩缩容；

2、manager模块

是机器资源管理模块，也是任务执行者，它是和Scheduler一起运行的。manager是以zk为数据仓库，启动时从ZK中加载资源信息，对齐进行处理后及时写回zk存储节点。manager主要功能：就是机器管理、实例管理、网关管理、集群管理和用户管理；
