本文介绍了使用Fusion360设计并制作的一款教育类机器人CuteBot的过程。包括硬件选型、组装步骤及编程库的开发等内容。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在这里插入图片描述

前言

接触创客圈也有两年的时间了，从一个创客小白在创客圈不断的学习，接触了许多的产品及开源硬件，也算迈过了创客这个门槛。依稀记得自己刚开始用3D打印机做的一个otto机器人，刷入程序后它跳舞的蠢萌的样子。自己还是发了一个朋友圈炫耀了一番！现在积累了一些fusion360的建模基础，自己也想通过fusion360设计一款属于自己的教育类机器人：CuteBot。

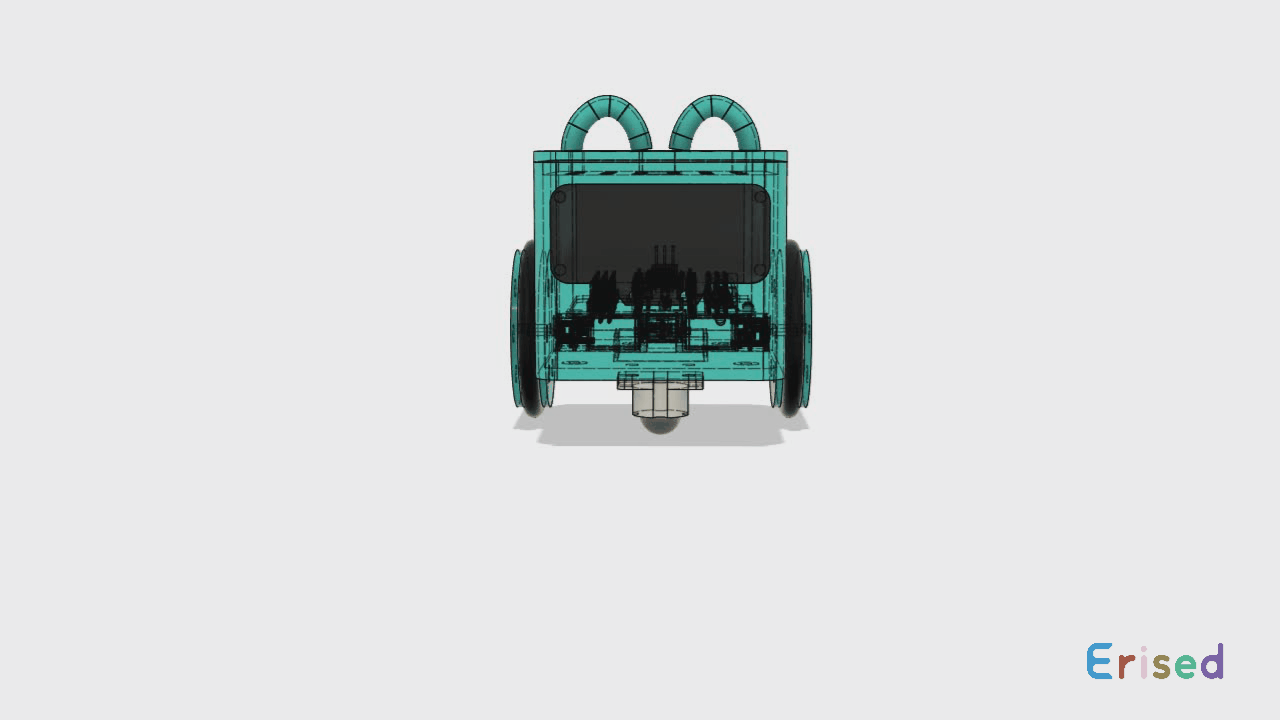

CuteBot 爆炸图

在这里插入图片描述

第一次用fusion360 做爆炸图，不知道按什么顺序**效果更好！总体来看效果还是不错的！（不喜勿喷哈）

硬件清单

序号	硬件名称	数量	链接
1	arduino Nano及扩展板	1	链接
1	2路直流电机驱动模块	1	链接
1	GA12-N20 减速马达	2	链接
1	小船型开关	1	链接
1	I2C 8×16 RGB LED点阵表情板	1	链接
1	万向轮	1	链接

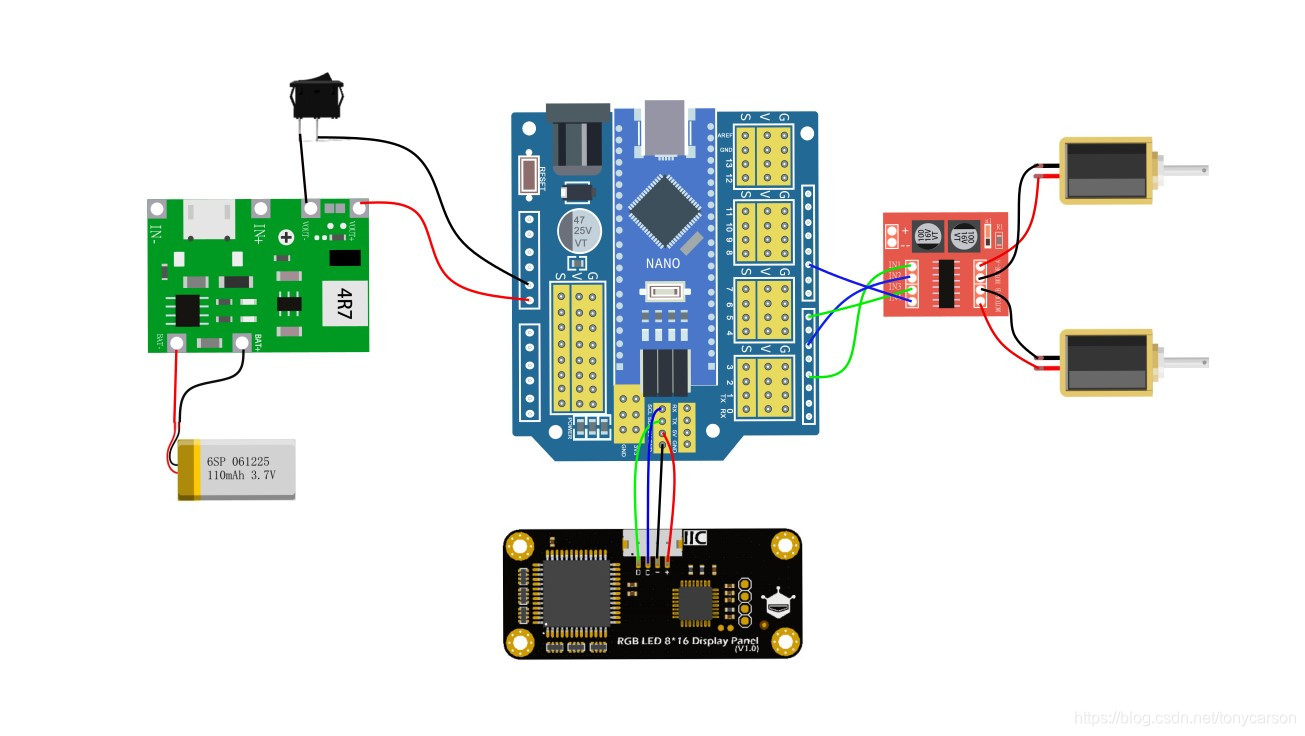

硬件连接

在这里插入图片描述

制作步骤

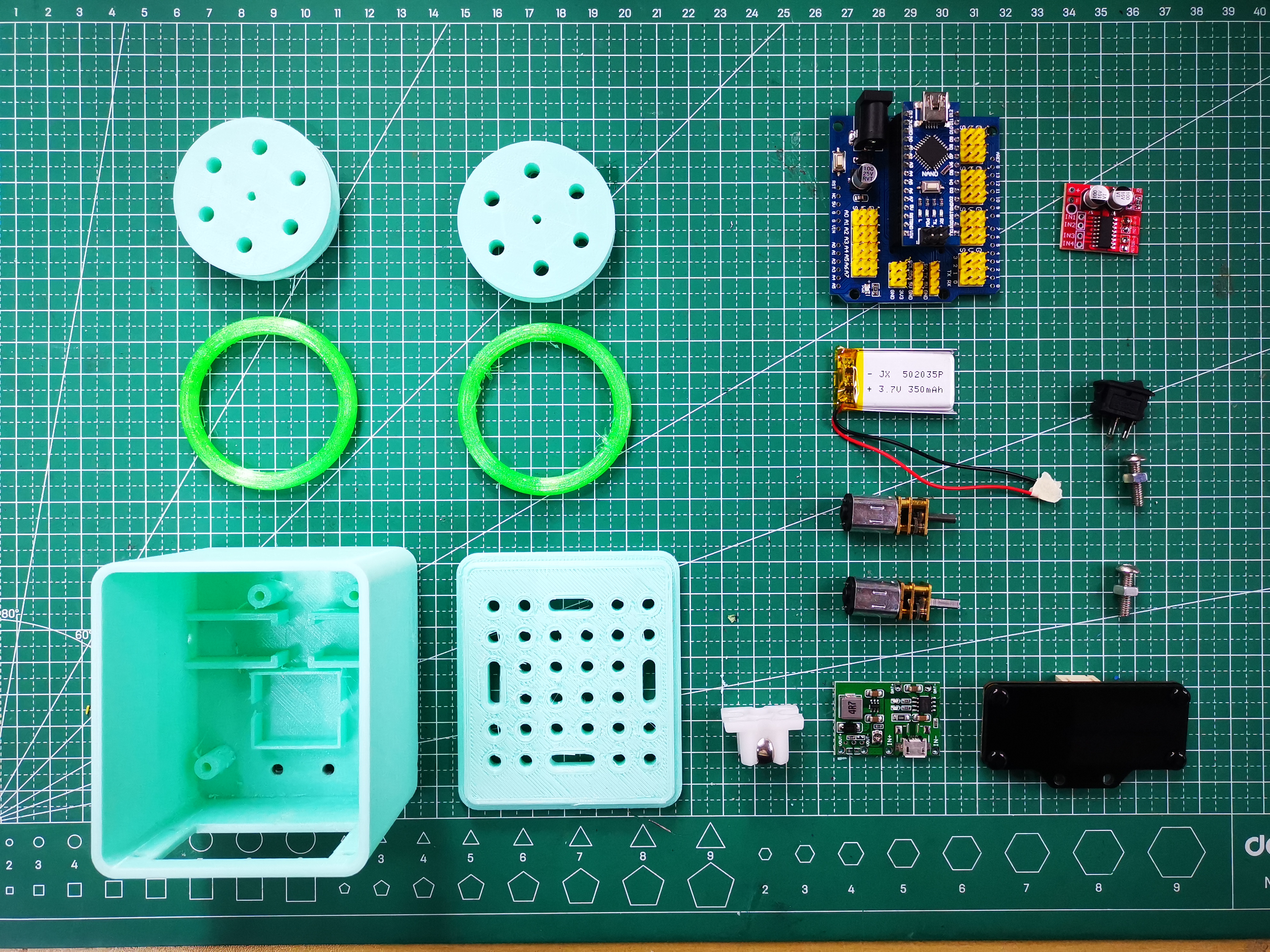

CuteBot的外形是用2D打印制作而成的。车身使用的是PLA材料，轮胎使用的是TPU材料。手头上没有黑色的材料，后期会给他喷成黑色。
在这里插入图片描述

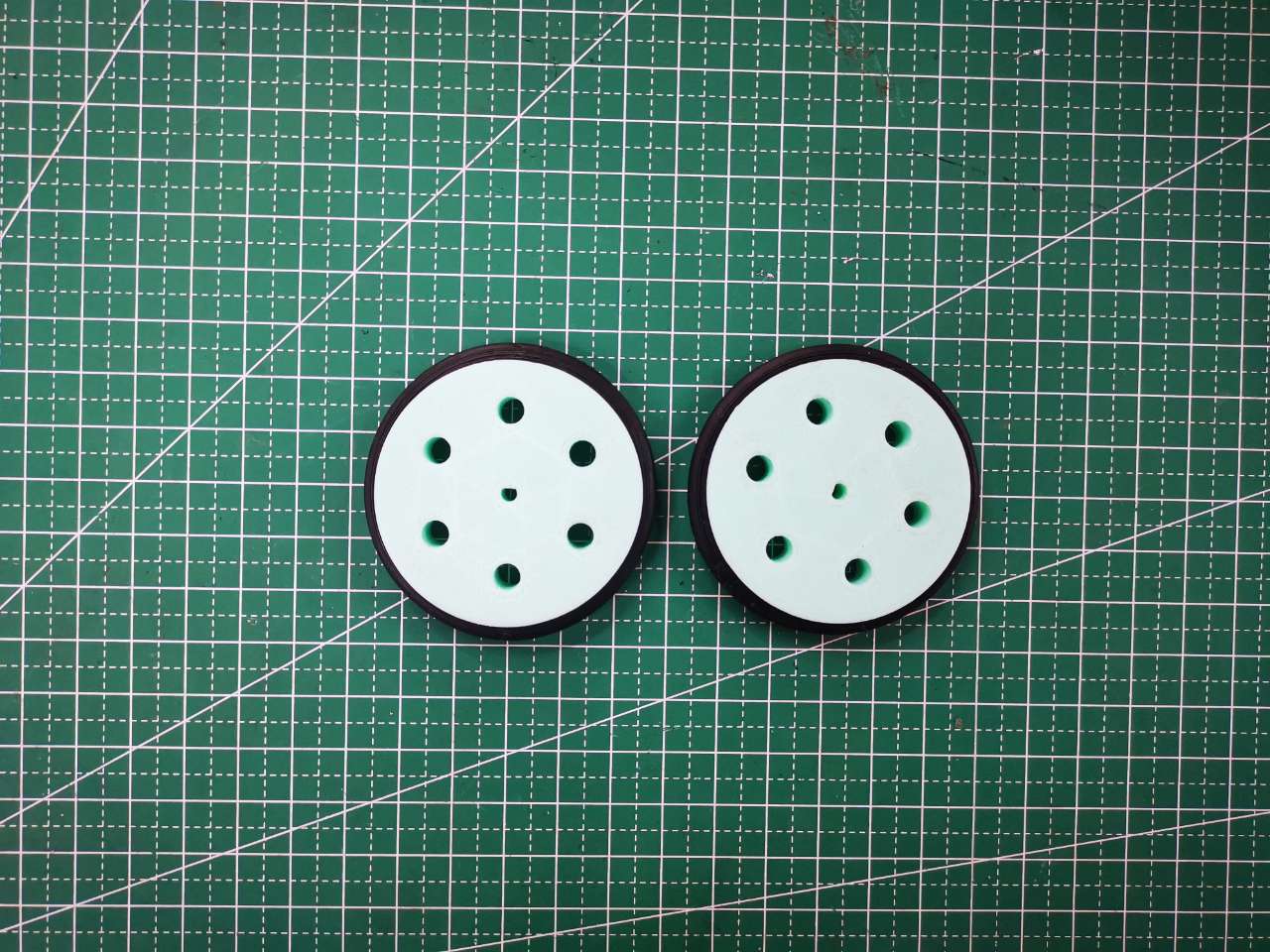

安装轮胎
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传
在这里插入图片描述

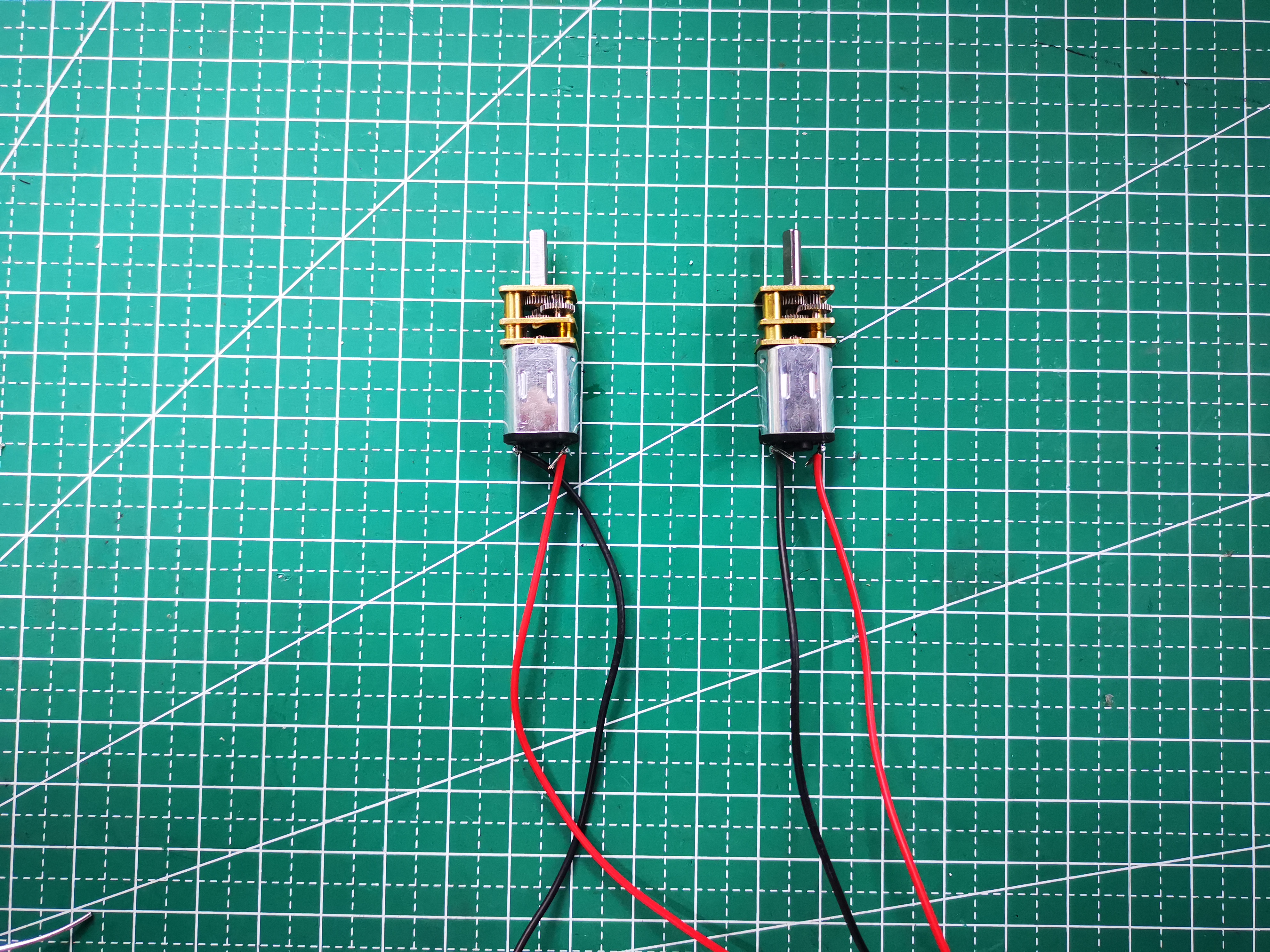

对N20电机进行焊接
在这里插入图片描述

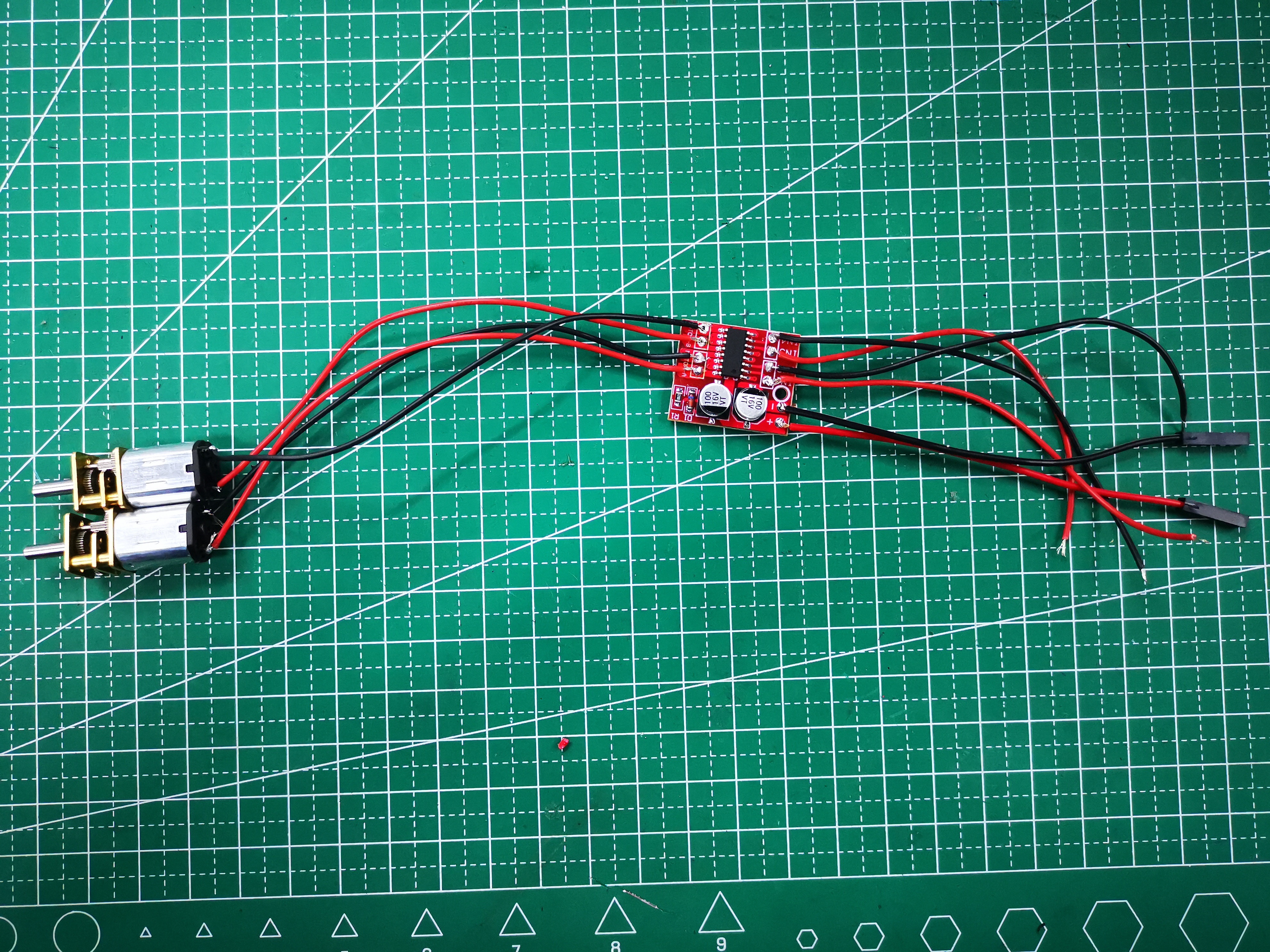

焊接电机驱动模块
在这里插入图片描述

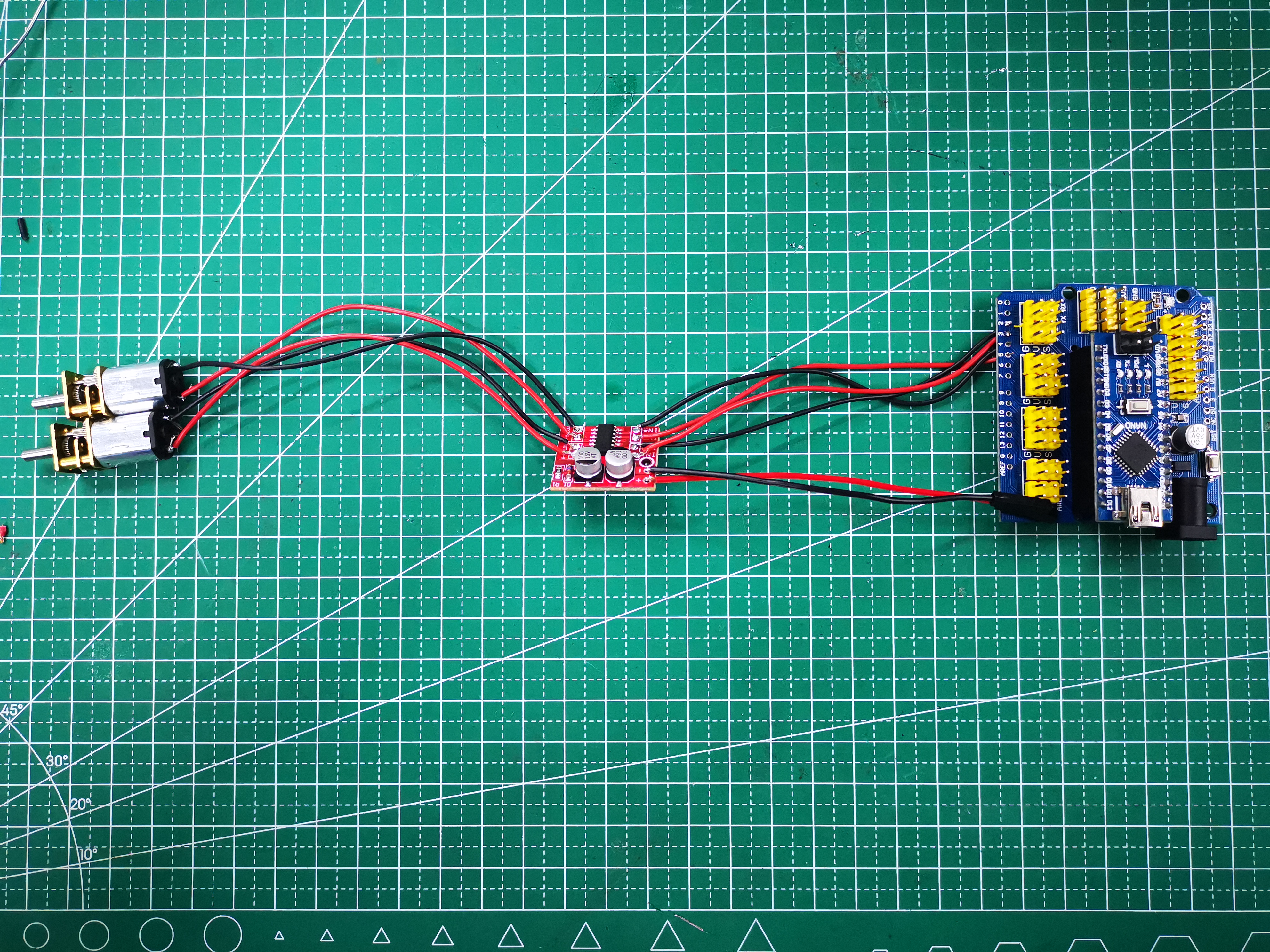

将电机驱动板与nano进行焊接
在这里插入图片描述

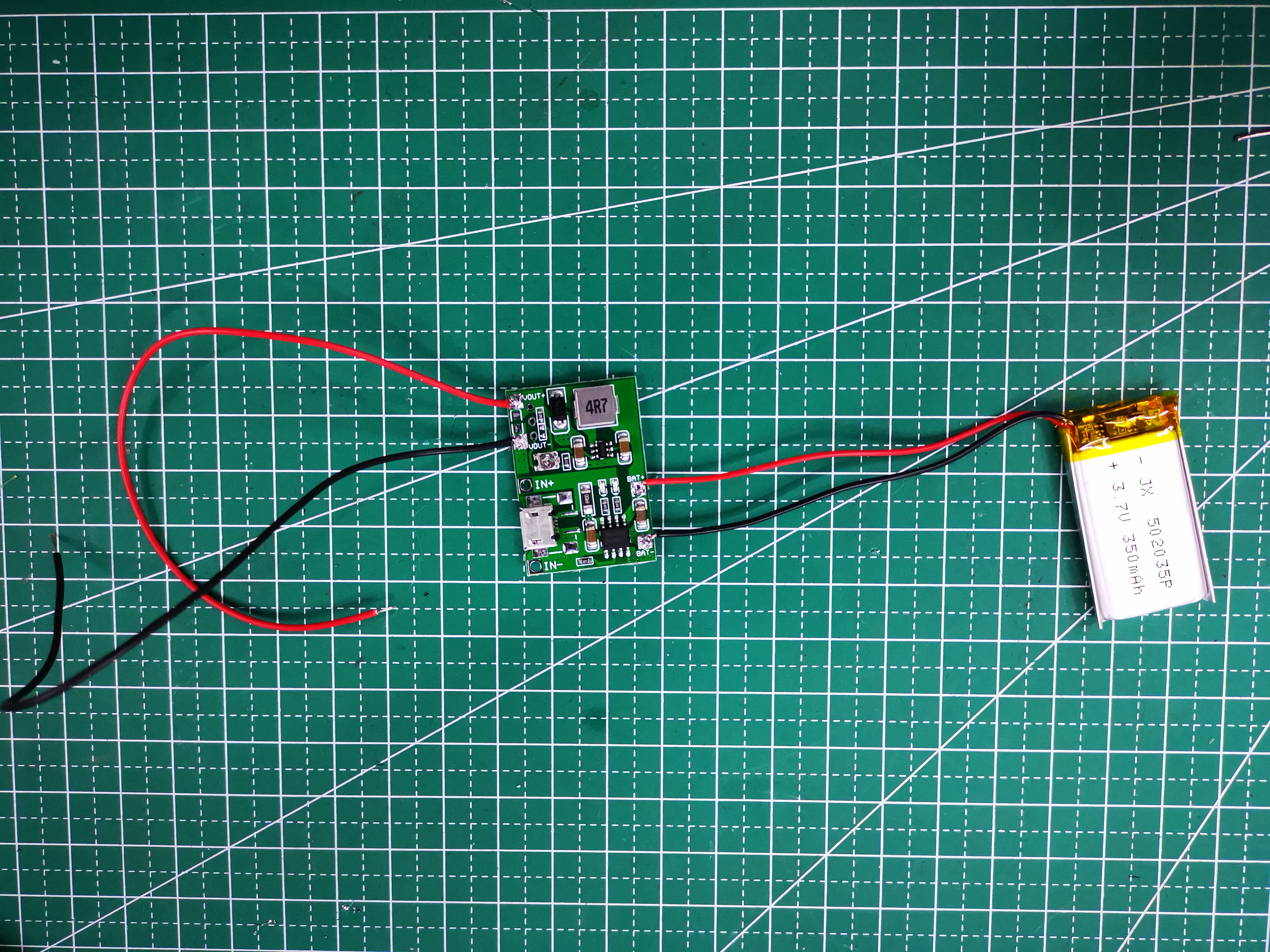

焊接锂电池模块
在这里插入图片描述

焊接船型开关
在这里插入图片描述

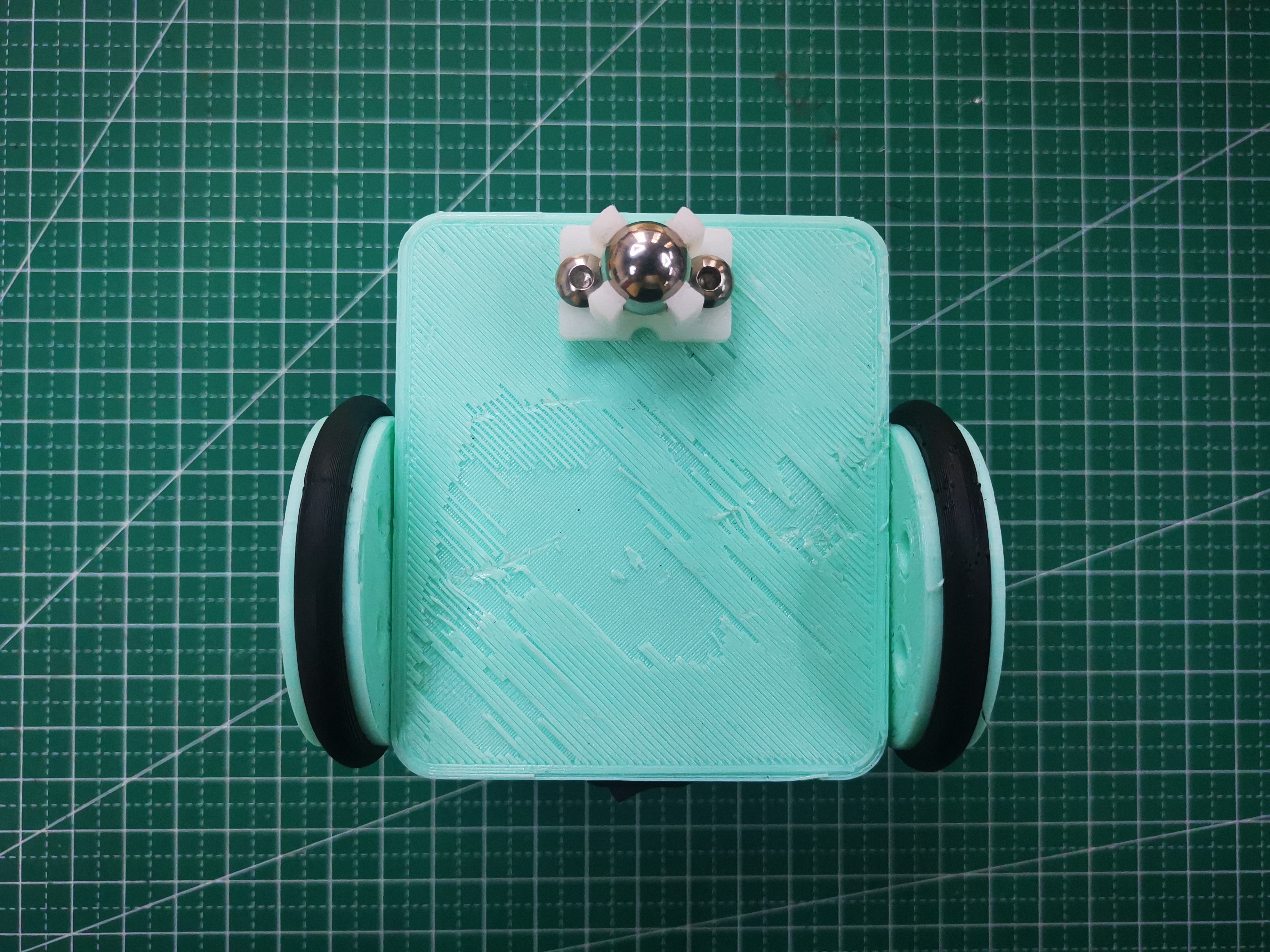

安装轮胎及万向轮
在这里插入图片描述

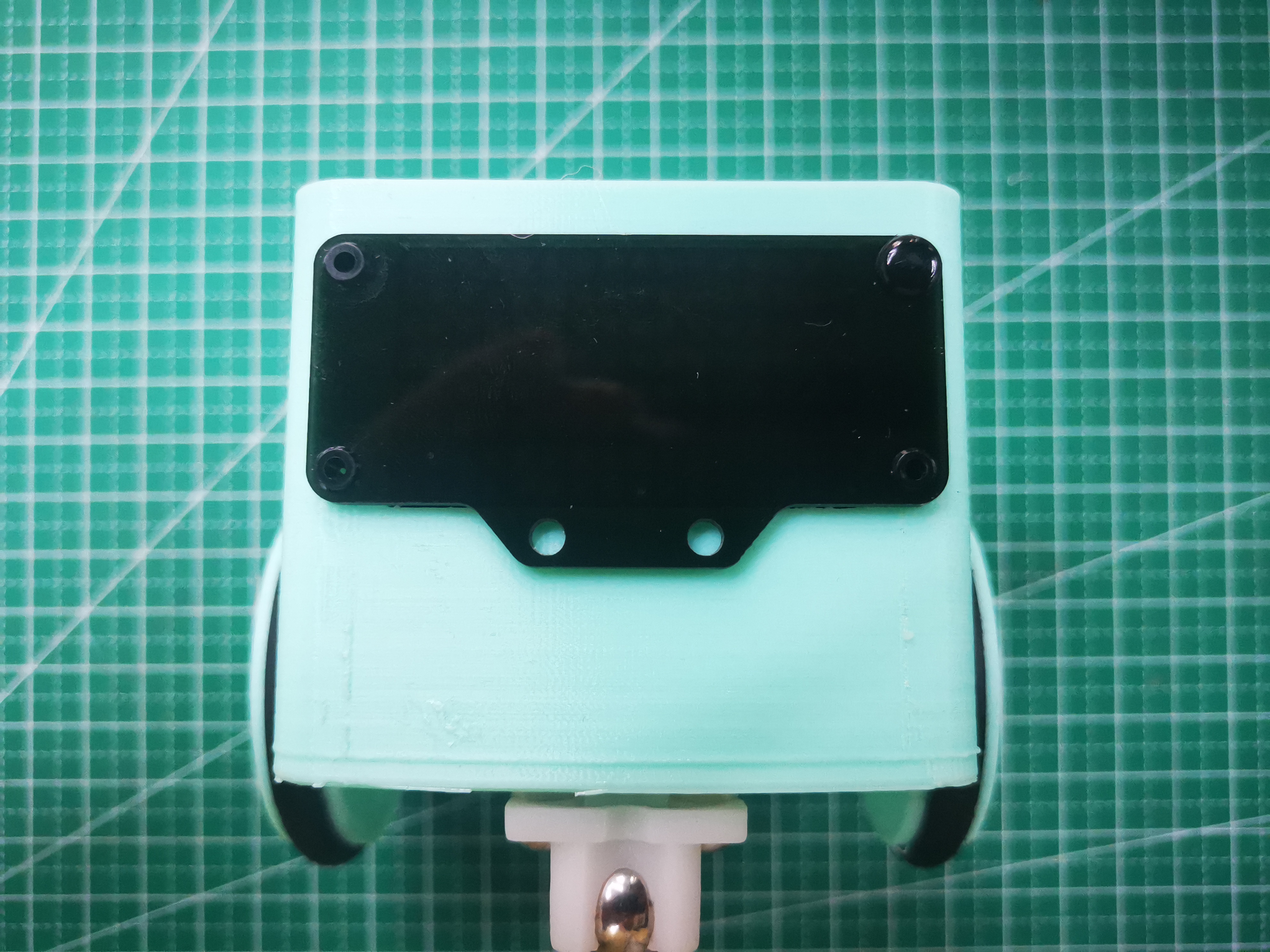

安装表情面板
在这里插入图片描述

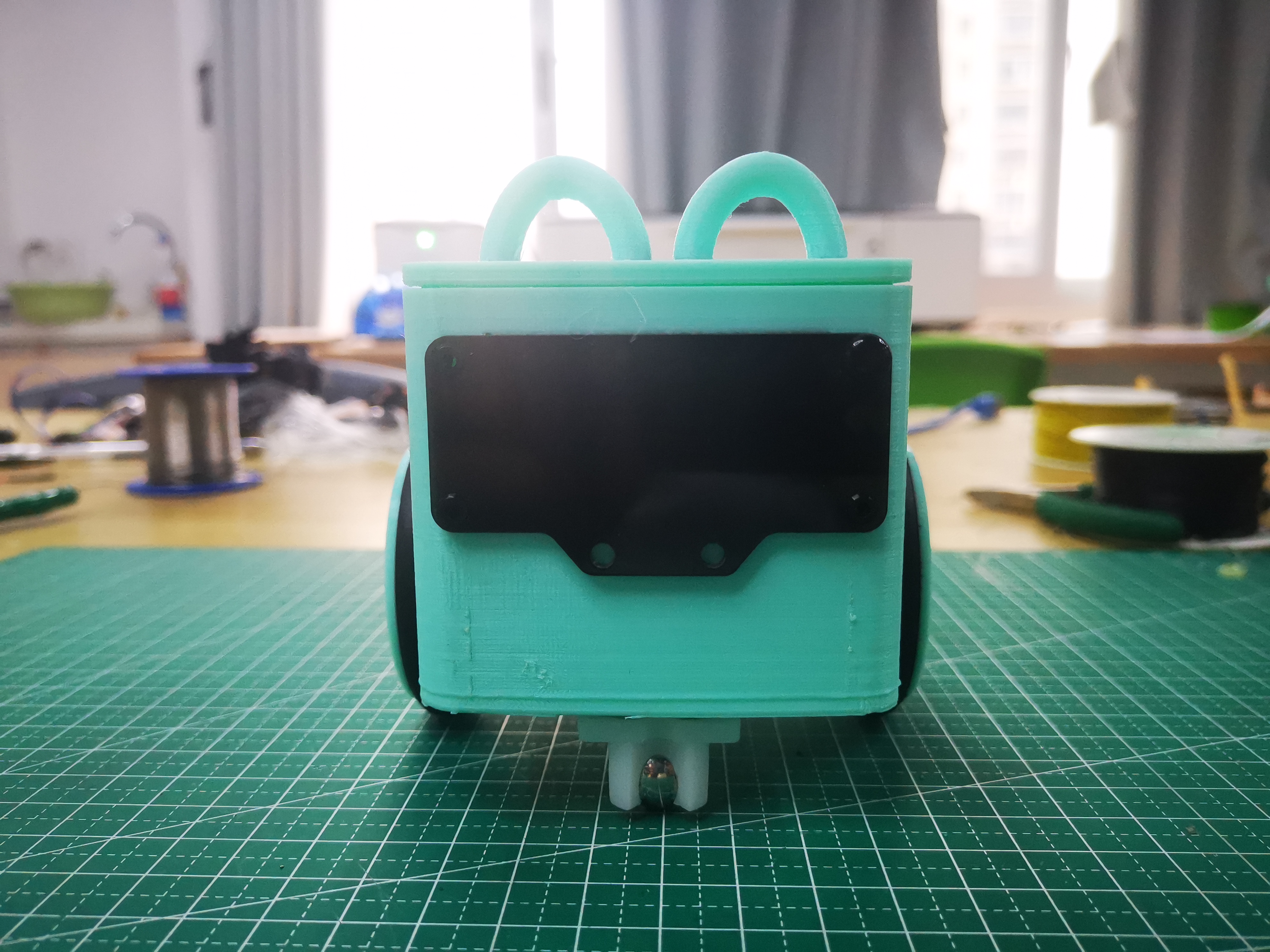

盖上“头盖骨”，搞定!酷酷的CuteBot就这样完成啦！
在这里插入图片描述

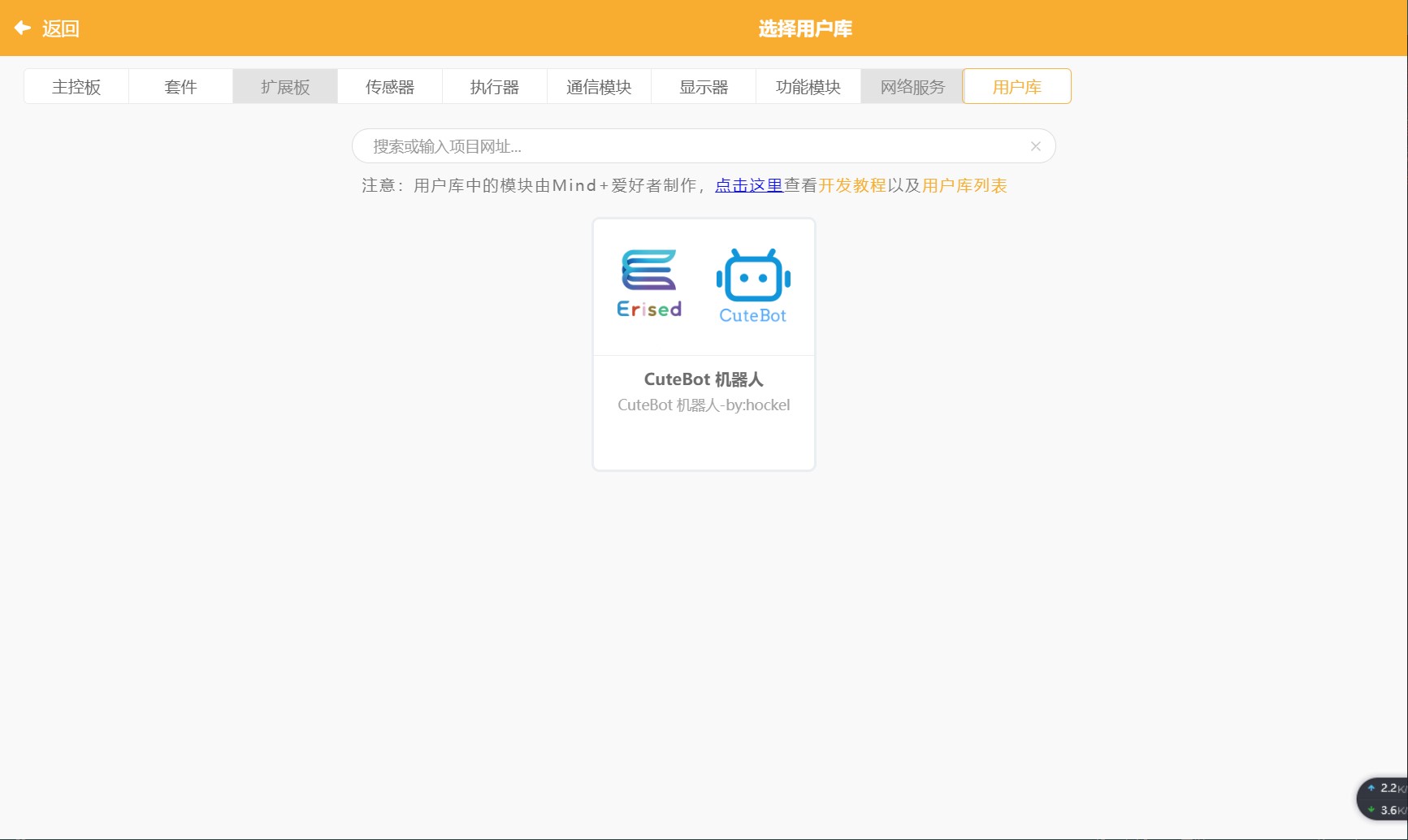

编写CuteBot 用户库

在编程方面：为了让学生更容易的入手我们的CuteBot机器人。对此我特意为学生编写了CuteBot用户库。方便使用。目前只有运动指令的积木块。后期随着传感器的增加，会加入相应的传感器积木块。
在这里插入图片描述

功能演示

1、基础运动

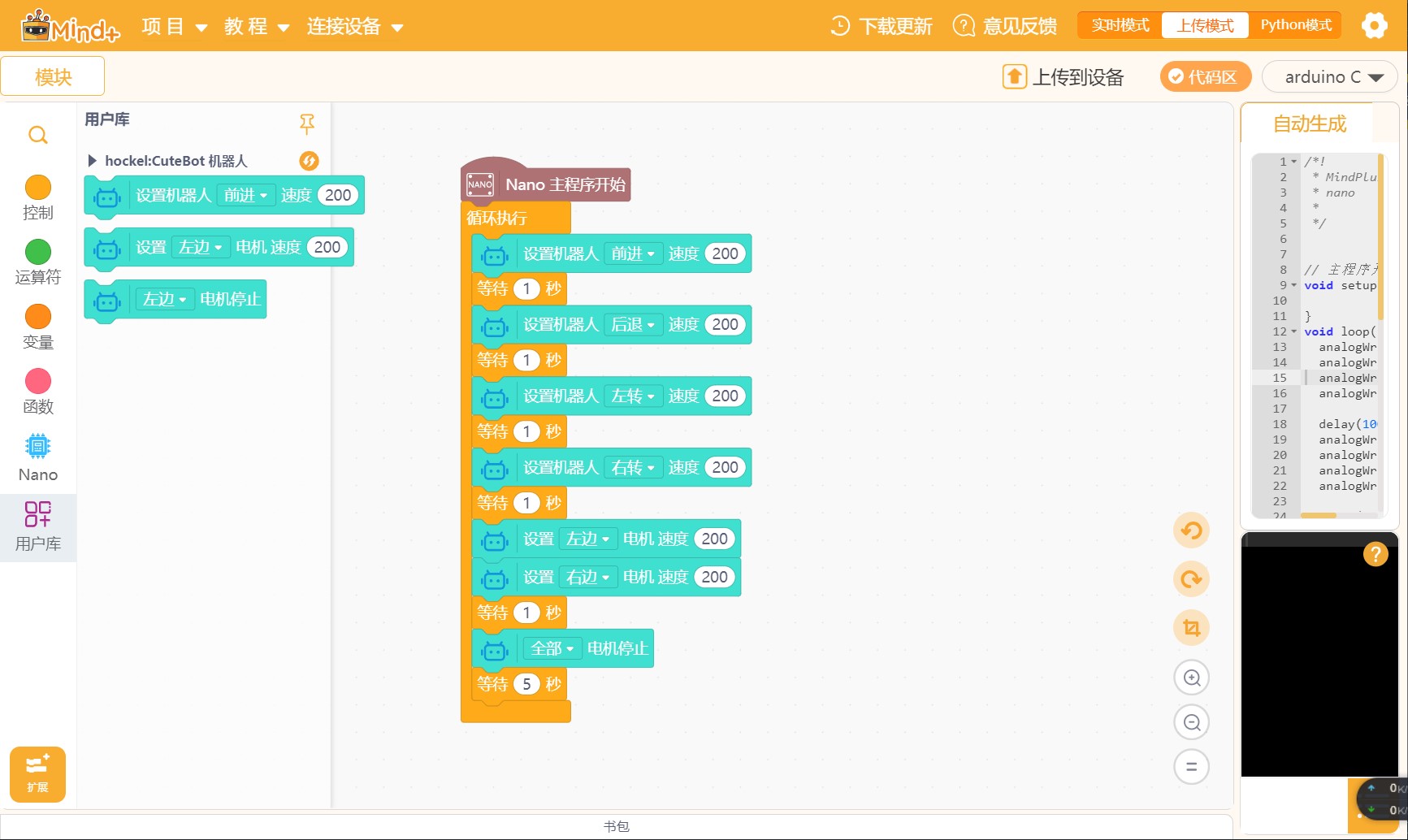

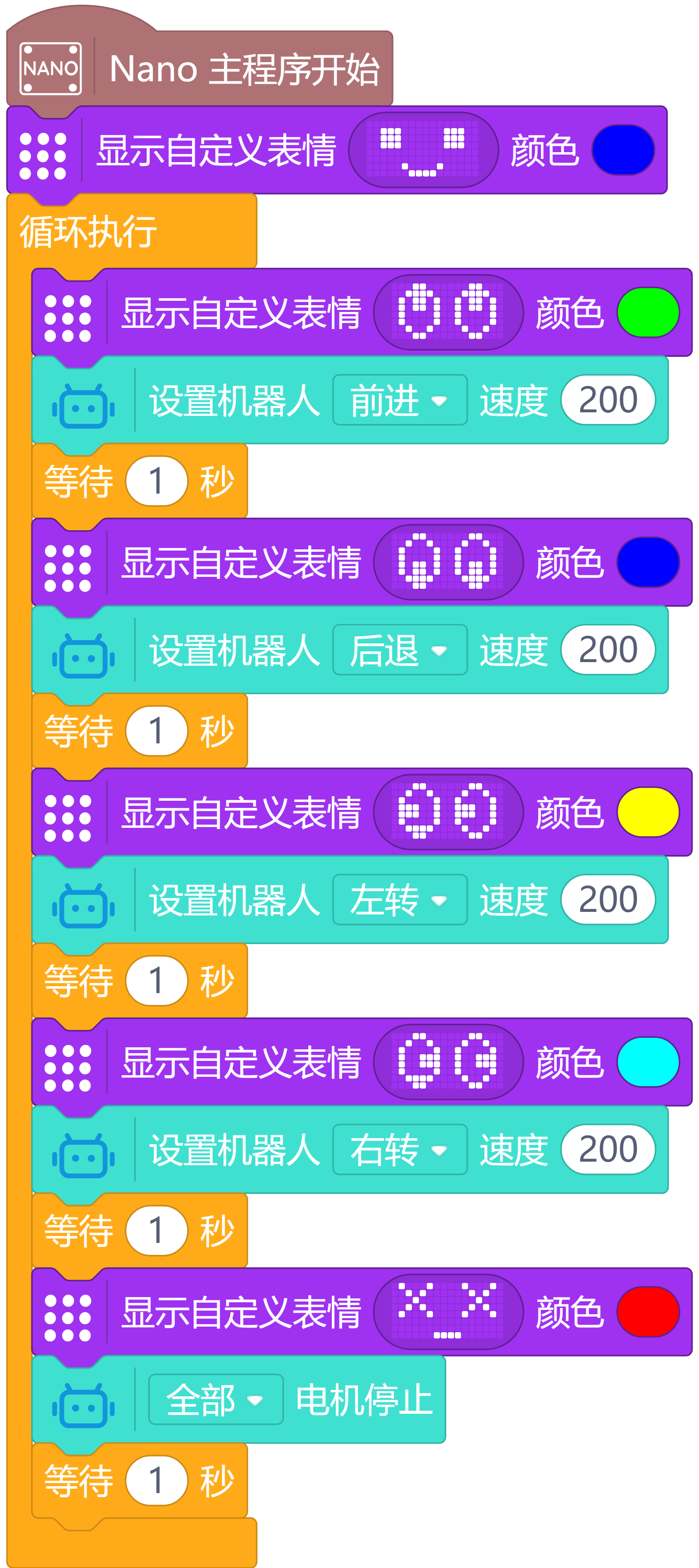

程序设计

在这里插入图片描述

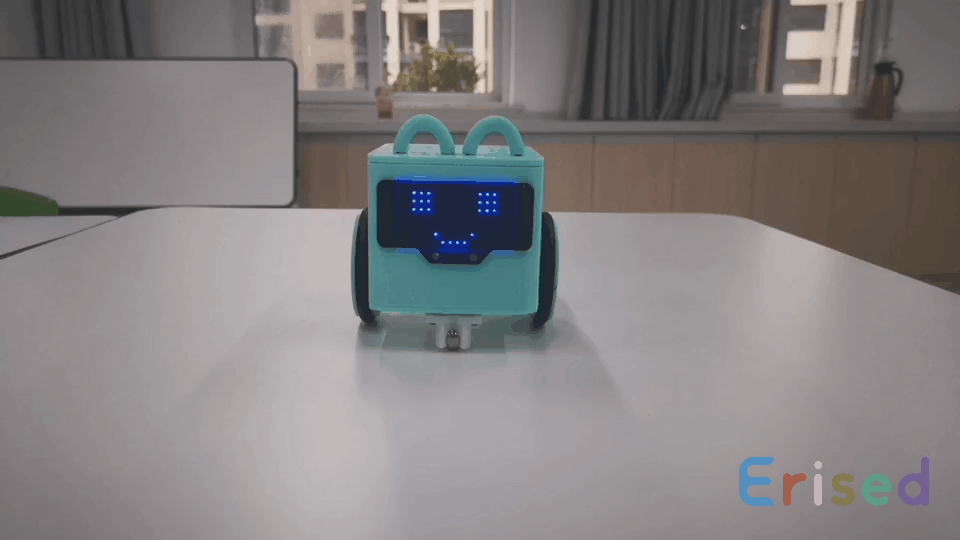

实验效果

在这里插入图片描述

2、语音控制

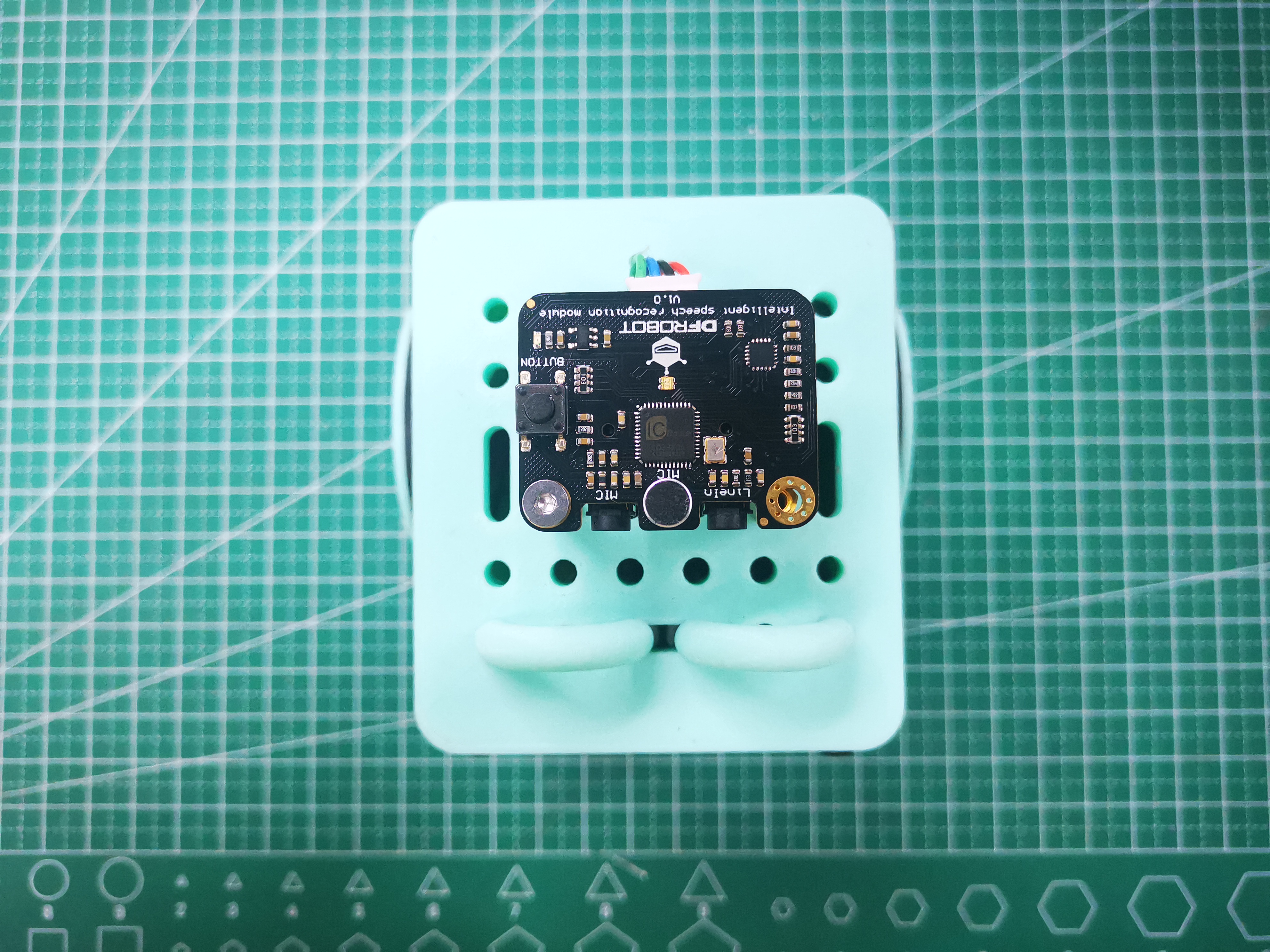

CuteBot的头上预留了M4的螺丝孔，供学生进行扩展。添加更多的传感器来感知它周围的世界。(eg:添加上语音识别模块，就行用语音来控制CuteBot了
在这里插入图片描述

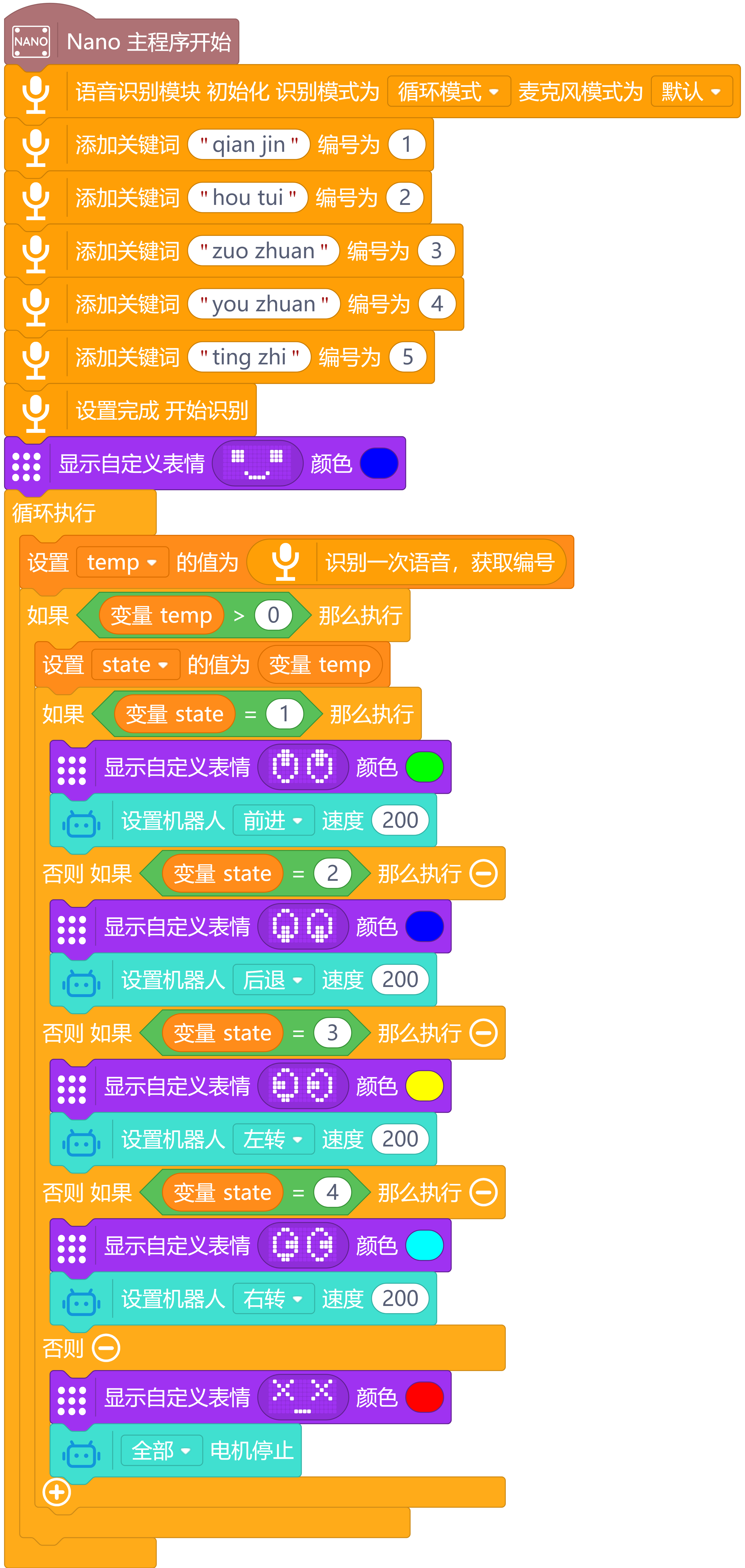

程序设计

在这里插入图片描述

实验效果

CuteBot教育机器人

*** 更多玩法后期会进行添加…***

总结

好了！感谢大家的浏览，目前CuteBot还是个半成品，后面有时间会完善它的内部结构。后期我也会增加它更多的可玩性。更多项目教程欢迎关注个人博客：www.hockel.club
