GPON业务转发原理-ONT

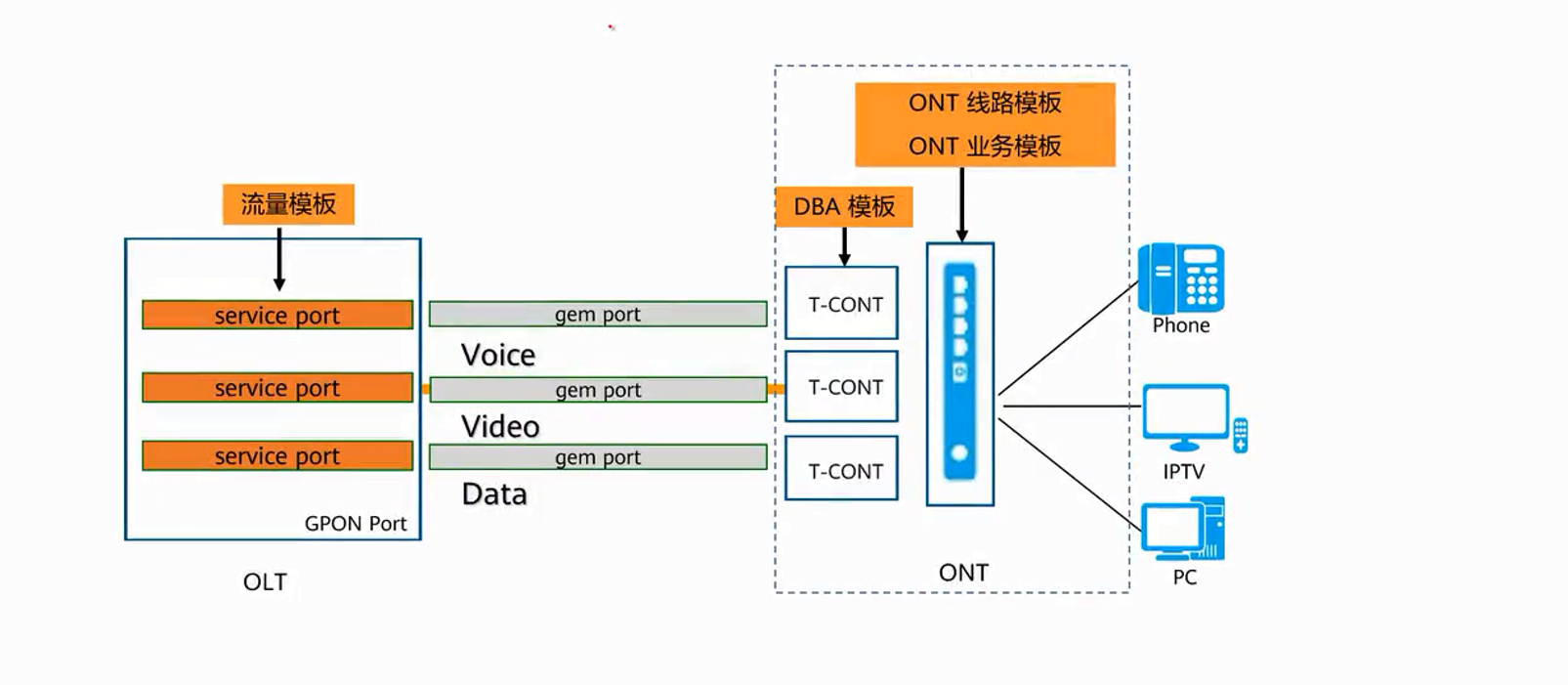

带着某某VLAN的数据放到哪个GEM帧，这个叫VLAN映射。数据需要做一些VLAN规划。谁打VLAN,打上VLAN之后，放到哪个GEM帧，哪个GEM帧再放在哪个T-CONT，T-CONT又跟哪个DBA模板绑定，这些关系主要在线路模板里面配置。
业务模板决定了数据从ONU端口收到数据之后，能不能进入ONU的一道闸门，如果允许你进去，才可以进去，如果不允许进去，你进不去，业务就不通。业务模板可以对用户侧来的VLAN的数据进行处理。处理方式有透传，切换，增加。ONU可以切换用户的VLAN,能够进行ONU的内部之后，才会按照线路模板来进行做封装映射。然后最终形成GTC帧送到OLT,送到OLT之后，有业务虚端口，业务虚端口会绑定流量模板。
流量模板的作用一是对用户的报文来进行做限速。二是做优先级的处理。语音业务优先级最高，其次是IPTV，最后才是宽带上网业务。当上层网络出现拥塞的时候，要保证高优先级的数据优先转发。
业务虚端口，会根据外层VLAN的属性，以及业务虚端口里面标签的处理方法，来对用户数据进行做处理。比如说添加VLAN，切换VLAN,或者是切换并添加VLAN,或者增加两层等等。要根据业务VLAN的属性来配置。
GPON业务转发原理-ONU
