tkinter绘制组件（33）——可折叠UI

引言
布局
效果
github项目
pip下载
结语

引言

顾名思义，这是一个可折叠的UI控件。

UI控件自然就是TinUI了，或者是不可滚动的BasicTinUI。

可折叠，就是说这个控件可以以一个标题框布局在某一个位置，使用者可以展开，查看其中的界面信息。

这种控件tkinter原生想都不敢想，虽然可以做到。

布局

函数结构

    def add_expander(self,pos:tuple,title='expand content',tfg='black',tbg='#fbfbfb',bg='#f4f4f4',sep='#e5e5e5',width=200,height=200,scrollbar=False,font='微软雅黑 12'):#绘制一个可拓展UI
    '''
    pos-位置
    title-标题
    tfg-标题颜色
    tbg-标题框颜色
    bg-UI颜色
    sep-边框、分割线颜色
    width-UI宽度，标题宽度为 width-300
    height-UI高度
    scrollbar-是否启用TinUI
    font-字体
    '''

标题元素

这里的标题栏和TinUI的notify类似，借鉴一下：

        toptext=self.create_text((pos[0]+10,pos[1]+10),text=title,font=font,fill=tfg,width=width-30,anchor='nw')#标题
        uid='expander'+str(toptext)
        contentid='expander-content'+str(toptext)
        self.addtag_withtag(uid,toptext)
        self.addtag_withtag(contentid,toptext)
        tx1,ty1,tx2,ty2=self.bbox(toptext)
        if tx2-tx1<width:#判读当前文本宽度
            tx2=tx1+width
        topback=self.create_polygon((tx1,ty1,tx2,ty1,tx2,ty2,tx1,ty2),outline=tbg,fill=tbg,width=10,tags=(uid,contentid))#标题背景

需要注意的是，我们需要为折叠按钮提供一定的位置，因此文本宽度是width-30。

当然这样的对于不同字号确实不妥，但是……坐等issue……

折叠按钮

        button=self.add_button2((tx2-2,ty1-0.5),anchor='ne',text='🔻',font=font,fg=tfg,bg=tbg,activebg=bg,command=do_expand)
        self.addtag_withtag(uid,button[-1])
        self.addtag_withtag(contentid,button[-1])

折叠UI

这里简单区分一下TinUI和BasicTinUI。

        if not scrollbar:#不使用滚动条，BasicTinUI
            ui=BasicTinUI(self,bg=bg)
        elif scrollbar:#使用TinUI
            ui=TinUI(self,bg=bg)
        ux=TinUIXml(ui)
        content=self.create_window((tx1,ty2+10),window=ui,anchor='nw',width=width,height=height,tags=(uid,contentid),state='hidden')#便笺内容

然后大背景。

注意，默认折叠UI处于折叠状态，而大背景需要根据折叠状态改变大小。

        ax1,ay1,ax2,ay2=self.bbox(uid)#大背景
        ax1+=5
        ay1+=5
        ax2-=5
        allback=self.create_polygon((ax1,ay1,ax2,ay1,ax2,ay2,ax1,ay2),outline=sep,fill=sep,width=10,tags=uid)
        expand=False#当前还没有扩展

折叠逻辑

这里来自于button的command绑定。

        def do_expand(*e):
            nonlocal expand
            if expand==False:
                expand=True
                self.itemconfig(content,state='normal')
                self.itemconfig(button[0],text='🔺')
            elif expand==True:
                expand=False
                self.itemconfig(content,state='hidden')
                self.itemconfig(button[0],text='🔻')
            __size_back()
        def __size_back():#调整背景
            bx1,by1,bx2,by2=self.bbox(contentid)#大背景
            bx1+=5
            by1+=5
            bx2-=5
            self.coords(allback,bx1,by1,bx2,by1,bx2,by2,bx1,by2)

完整代码函数

    def add_expander(self,pos:tuple,title='expand content',tfg='black',tbg='#fbfbfb',bg='#f4f4f4',sep='#e5e5e5',width=200,height=200,scrollbar=False,font='微软雅黑 12'):#绘制一个可拓展UI
        def do_expand(*e):
            nonlocal expand
            if expand==False:
                expand=True
                self.itemconfig(content,state='normal')
                self.itemconfig(button[0],text='🔺')
            elif expand==True:
                expand=False
                self.itemconfig(content,state='hidden')
                self.itemconfig(button[0],text='🔻')
            __size_back()
        def __size_back():#调整背景
            bx1,by1,bx2,by2=self.bbox(contentid)#大背景
            bx1+=5
            by1+=5
            bx2-=5
            self.coords(allback,bx1,by1,bx2,by1,bx2,by2,bx1,by2)
        toptext=self.create_text((pos[0]+10,pos[1]+10),text=title,font=font,fill=tfg,width=width-30,anchor='nw')#标题
        uid='expander'+str(toptext)
        contentid='expander-content'+str(toptext)
        #movename='expander-move'+str(toptext)
        self.addtag_withtag(uid,toptext)
        self.addtag_withtag(contentid,toptext)
        tx1,ty1,tx2,ty2=self.bbox(toptext)
        if tx2-tx1<width:#判读当前文本宽度
            tx2=tx1+width
        topback=self.create_polygon((tx1,ty1,tx2,ty1,tx2,ty2,tx1,ty2),outline=tbg,fill=tbg,width=10,tags=(uid,contentid))#标题背景
        button=self.add_button2((tx2-2,ty1-0.5),anchor='ne',text='🔻',font=font,fg=tfg,bg=tbg,activebg=bg,command=do_expand)
        self.addtag_withtag(uid,button[-1])
        self.addtag_withtag(contentid,button[-1])
        if not scrollbar:#不使用滚动条，BasicTinUI
            ui=BasicTinUI(self,bg=bg)
        elif scrollbar:#使用TinUI
            ui=TinUI(self,bg=bg)
        ux=TinUIXml(ui)
        content=self.create_window((tx1,ty2+10),window=ui,anchor='nw',width=width,height=height,tags=(uid,contentid),state='hidden')#便笺内容
        ax1,ay1,ax2,ay2=self.bbox(uid)#大背景
        ax1+=5
        ay1+=5
        ax2-=5
        allback=self.create_polygon((ax1,ay1,ax2,ay1,ax2,ay2,ax1,ay2),outline=sep,fill=sep,width=10,tags=uid)
        expand=False#当前还没有扩展
        #调整元素层级关系
        self.tkraise(topback)
        self.tkraise(toptext)
        self.tkraise(button[-1])
        return toptext,ui,ux,uid

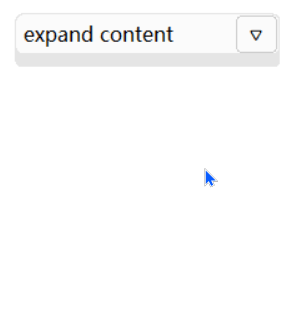

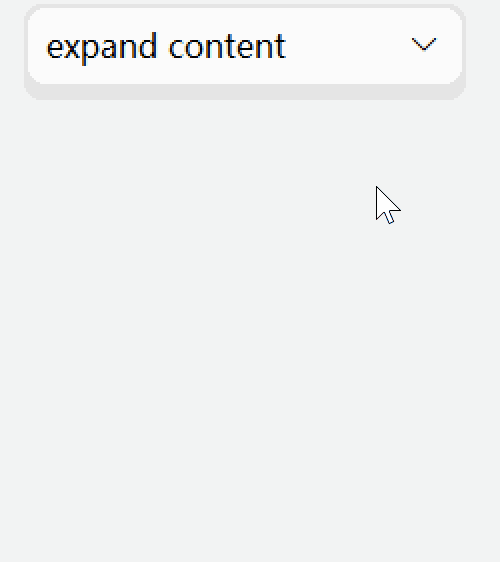

效果

测试代码

#...
    exux=b.add_expander((1200,500))[2]
    exux.loadxml('''<tinui><line>
    <button2 text='拓展UI框架的按钮'></button2></line>
    <line>
    <paragraph text='拓展UI框架可以节省布局位置，能够使用TinUIXml为可拓展UI框架编写界面布局。' width='190'></paragraph>
    </line>
    <line><paragraph text='感觉如何？' width='190'></paragraph></line><line><ratingbar></ratingbar>
    </line></tinui>
    ''')
#...
