@(SSAD)

参考：https://www.cnblogs.com/langtianya/p/4512540.html

用例图是指由参与者（Actor）、用例（Use Case），边界以及它们之间的关系构成的用于描述系统功能的视图。用例图（User Case）是外部用户（被称为参与者）所能观察到的系统功能的模型图。用例图是系统的蓝图。用例图呈现了一些参与者，一些用例，以及它们之间的关系，主要用于对系统、子系统或类的功能行为进行建模。

构成

用例图由参与者（Actor）、用例（Use Case）、系统边界、箭头组成，用画图的方法来完成。

参与者(Actor)

表示与您的应用程序或系统进行交互的用户、组织或外部系统。用一个小人表示。

用例(Use Case)

用例就是外部可见的系统功能，对系统提供的服务进行描述。用椭圆表示。

子系统(Subsystem)

用来展示系统的一部分功能，这部分功能联系紧密。

关系

用例图中涉及的关系有：关联、泛化、包含、扩展。

关联(Association)

表示参与者与用例之间的通信，任何一方都可发送或接受消息。

【箭头指向】：指向消息接收方

泛化(Inheritance)

就是通常理解的继承关系，子用例和父用例相似，但表现出更特别的行为；子用例将继承父用例的所有结构、行为和关系。子用例可以使用父用例的一段行为，也可以重载它。父用例通常是抽象的。

【箭头指向】：指向父用例

包含(Include)

包含关系用来把一个较复杂用例所表示的功能分解成较小的步骤。》

【箭头指向】：指向分解出来的功能用例

扩展(Extend)

扩展关系是指用例功能的延伸，相当于为基础用例提供一个附加功能。

【箭头指向】：指向基础用例

依赖(Dependency)

以上4种关系，是UML定义的标准关系。但VS2010的用例模型图中，添加了依赖关系，用带箭头的虚线表示，表示源用例依赖于目标用例。

【箭头指向】：指向被依赖项

项目(Artifact)

用例图虽然是用来帮助人们形象地理解功能需求，但却没多少人能够通看懂它。很多时候跟用户交流甚至用Excel都比用例图强，VS2010中引入了“项目”这样一个元素，以便让开发人员能够在用例图中链接一个普通文档。

注释(Comment)

用例图的注释。

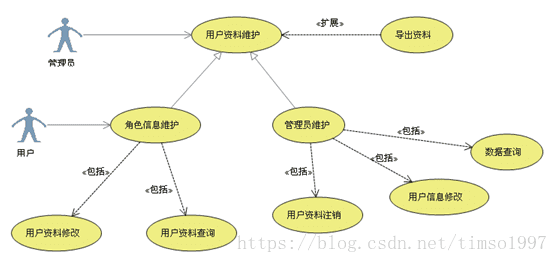

一个用例图例子：

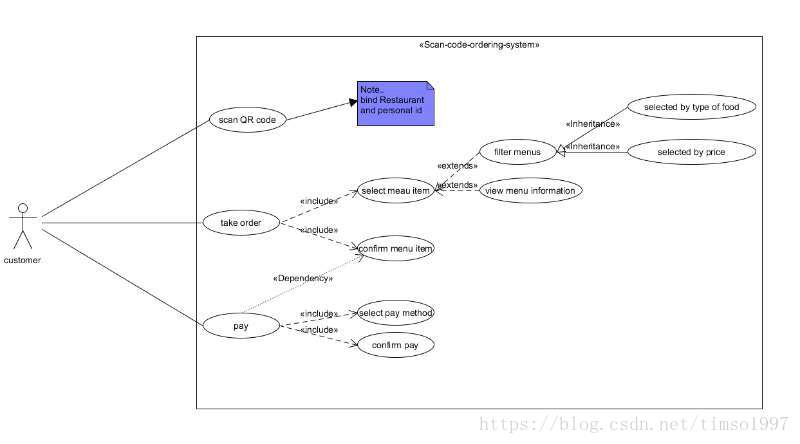

我们小组的扫码点餐系统的用例图：
