制作自己的VOC2007数据集用于Faster-RCNN-TensorFlow

制作自己的VOC2007数据集用于Faster-RCNN-TensorFlow

---

一、数据集结构？

VOC2007文件夹下有以下5个文件夹：

Annotations文件夹

该文件下存放的是xml格式的标签文件，每个xml文件都对应于JPEGImages文件夹的一张图片。

JPEGImages文件夹

改文件夹下存放的是数据集图片，包括训练和测试图片。

ImageSets文件夹

该文件夹下存放了三个文件，分别是Layout、Main、Segmentation。在这里我们只用存放图像数据的Main文件，其他两个暂且不管。

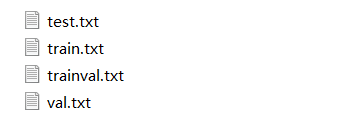

main里有4个文件

决定了测试集test，训练集train、验证集val、训练集和验证集trainval。
在原始VOC2007数据集中，trainval大约占整个数据集的50%，test大约为整个数据集的50%；train大约是trainval的50%，val大约为trainval的50%。
所以我们可参考以下代码来生成这4个txt文件：

import os
import random

trainval_percent = 0.5
train_percent = 0.5
xmlfilepath = 'Annotations'
txtsavepath = 'ImageSets/Main'
total_xml = os.listdir(xmlfilepath)

num=len(total_xml)
list=range(num)
tv=int(num*trainval_percent)
tr=int(tv*train_percent)
trainval= random.sample(list,tv)
train=random.sample(trainval,tr)

ftrainval = open(txtsavepath+'/trainval.txt', 'w')
ftest = open(txtsavepath+'/test.txt', 'w')
ftrain = open(txtsavepath+'/train.txt', 'w')
fval = open(txtsavepath+'/val.txt', 'w')

for i  in list:
    name=total_xml[i][:-4]+'\n'
    if i in trainval:
        ftrainval.write(name)
        if i in train:
            ftrain.write(name)
        else:
            fval.write(name)
    else:
        ftest.write(name)

ftrainval.close()
ftrain.close()
fval.close()
ftest .close()

将这个放到VOC2007文件夹下，运行即可自动生成4个文件。

其他

SegmentationClass文件和SegmentationObject文件。
这两个文件都是与图像分割相关。

因此我们只需要制作Annotations、JPEGImages、ImageSets\main

二、使用步骤

1. 制作文件夹

文件夹制作好后，将图片全部放入JPEGImages文件夹中，然后修改格式,将下面代码复制到JPEGImages的文件夹下，运行即可。

# -*- coding: utf-8 -*-

import os
path = './'
#图片后缀
last=['jpg','png']
files = os.listdir(path)
for i, file in enumerate(files):
    if file.split('.')[-1] in last:
          NewName = '%09d' % i + '.jpg'
          oldname=file
          os.rename(oldname, NewName)
          i = i + 1

2.使用labelme进行标注

2.1安装使用labelme

https://github.com/tzutalin/labelImg#windows–anaconda
由于我使用的是anaconda，按照文档安装即可。
将压缩包下载，找个地方解压。比如我放在D盘的labelImg文件夹下
我的流程：

  1.管理员身份打开 anaconda prompt

  2、输入命令：conda create --name=labelme python=3.6

  3、输入命令：activate labelme

我把albelme放到了一个环境下面，然后用cmd打开解压路径：

1. 管理员身份打开cmd

  2、输入命令：d:
			  cd labelImg
  			  cd labelImg-master

  3、conda install pyqt=5
	conda install -c anaconda lxml
	pyrcc5 -o libs/resources.py resources.qrc
	python labelImg.py

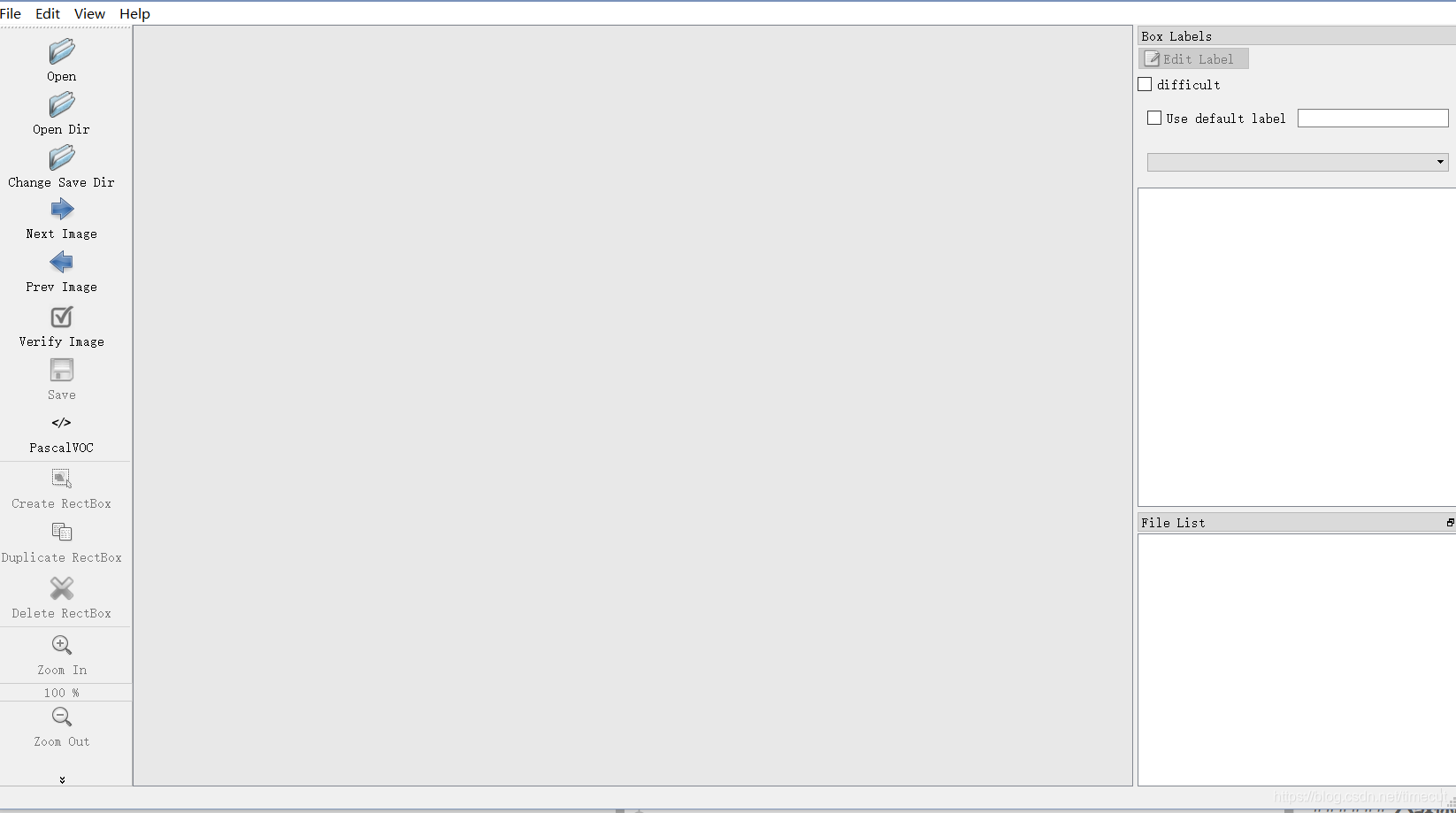

最后一行是运行labelme，打开如下界面


open dir是打开JPEGImages文件夹,save dir选择Annotations文件夹。然后就可以进行标注了。
左边画框，设置标签，设好保存。就可以了。
然后在Annotations文件夹下就可以看到xml的标准文件。

---

放入Faster_CNN

剩下的参照这个就行了
https://www.shuzhiduo.com/A/kPzOyvO35x/#6-%E8%87%AA%E5%B7%B1%E6%95%B0%E6%8D%AE%E9%9B%86%E7%9A%84%E5%88%B6%E4%BD%9C
