Paint 详解

Paint 详解

Android 中的 Paint 我们可以理解为画画中的画笔，画笔往往有多种颜色和粗细。Paint 只有一个，但是他可以设置相关属性，来实现各种画笔的特性。我们作画时是用画笔在画板上作画，这里的 Paint 就是我们的画笔，画板就是 Android 中的 Cavans 了，这节我们直谈 Paint，Cavans 就不过多介绍。

常用 API

我们列举出了 Paint 常见的一些 API，其他相关 API 官网 Paint 都有相应介绍。

        mPaint = new Paint();//初始化
        mPaint.setColor(Color.RED);//设置颜色
        mPaint.setARGB(255,255,255,0);//设置透颜色 0~255
        mPaint.setAlpha(200);//设置透明度， 0~255
        mPaint.setAntiAlias(true);//设置抗锯齿
        mPaint.setStyle(Paint.Style.STROKE);//描边效果
        mPaint.setStrokeWidth(4);//描边宽度
        mPaint.setStrokeCap(Paint.Cap.ROUND);//描边圆角效果
        mPaint.setStrokeJoin(Paint.Join.MITER);//描边拐角风格
        mPaint.setShader(new SweepGradient(200,200,Color.BLUE,Color.RED));//设置渲染器
        mPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.DARKEN));//设置图层混合模式
        mPaint.setColorFilter(new LightingColorFilter(0x00ffff,0x000000));//设置颜色过滤器
        mPaint.setFilterBitmap(true);//设置双线性过滤
        mPaint.setMaskFilter(new BlurMaskFilter(10,BlurMaskFilter.Blur.NORMAL));//设置画笔遮罩滤镜，传入度数和样式
        mPaint.setTextScaleX(2);//设置文本缩放倍数
        mPaint.setTextSize(38);//设置文本大小
        mPaint.setTextAlign(Paint.Align.LEFT);//设置文本对齐方式
        mPaint.setUnderlineText(true);//设置文本下划线

        String str = "测试文本";
        Rect rect = new Rect();
        mPaint.getTextBounds(str,0,str.length(),rect);//测量文本大小，将文本大小信息存放在rect中
        mPaint.measureText(str);//获取文本宽度
        mPaint.getFontMetrics();//获取字体度量对象

部分 API 详解

这里我们挑一些不是很直观的说一下。

setStyle(Style style)

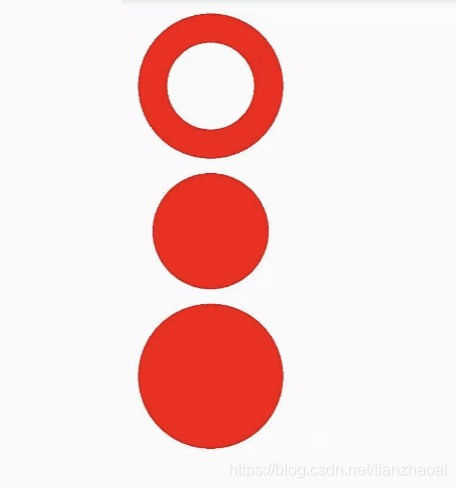

可以看到 setStyle 接受一个 Style 类型的参数，这是一个枚举类，对应的枚举值对应的解释。下面的效果图第一个为描边，第二个为充满，第三个为充满和描边。

	/**
	 * The Style specifies if the primitive being drawn is filled,stroked, or
     * both (in the same color). The default is FILL.
     *
	 * Style指定绘制的图元是否被填充，描边或两者（以相同的颜色）。默认值为FILL。
	 */
    public enum Style {
		//充满
        FILL            (0),
        //描边
        STROKE          (1),
        //充满和描边
        FILL_AND_STROKE (2);
    }

    @Override
    public void draw(Canvas canvas) {
        super.draw(canvas);

        mPaint.setStrokeWidth(50);

        mPaint.setStyle(Paint.Style.STROKE);
        canvas.drawCircle(150,150,100,mPaint);

        canvas.translate(0,250);

        mPaint.setStyle(Paint.Style.FILL);
        canvas.drawCircle(150,150,100,mPaint);

        canvas.translate(0,250);

        mPaint.setStyle(Paint.Style.FILL_AND_STROKE);
        canvas.drawCircle(150,150,100,mPaint);
    }

setStrokeCap(Cap cap)

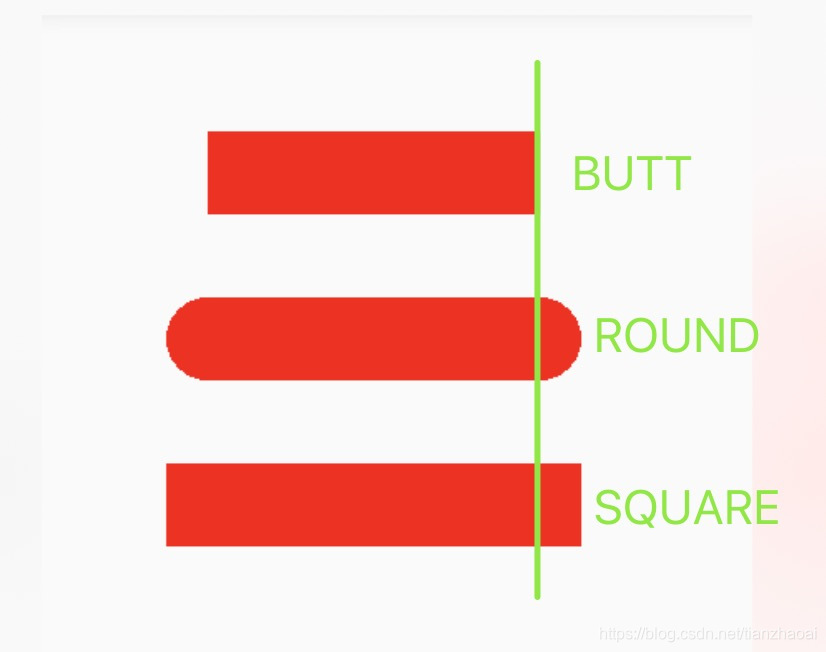

设置画笔的头，这个 Cap 是一个枚举类，一共有三个值。给 Paint 分别设置响应值后，运行效果去下图

    public enum Cap {

        BUTT    (0),

        ROUND   (1),

        SQUARE  (2);
    }

        @Override
    public void draw(Canvas canvas) {
        super.draw(canvas);

        mPaint.setStrokeWidth(50);

        mPaint.setStrokeCap(Paint.Cap.BUTT);
        canvas.drawLine(100,100,300,100,mPaint);
        canvas.translate(0,100);

        mPaint.setStrokeCap(Paint.Cap.ROUND);
        canvas.drawLine(100,100,300,100,mPaint);
        canvas.translate(0,100);

        mPaint.setStrokeCap(Paint.Cap.SQUARE);
        canvas.drawLine(100,100,300,100,mPaint);
        canvas.translate(0,100);

    }

setStrokeJoin(Join join)

设置画笔的拐角风格，Join 对应有三个值，效果如下。

setShader(Shader shader)

设置画笔渲染器 Shader 有5中默认实现，分别是

1. LinearGradient 线性渲染器
2. RadialGradient 环形渲染器
3. SweepGradient 扫描渲染器
4. BitmapShader 位图渲染器
5. ComposeShader 组合渲染器，如LinearGradient + RadialGradient

下面我们来看看他们各自实现方式和实现结果。相关参数和注释已经标明，就不做过多解释了。

    @Override
    public void draw(Canvas canvas) {
        super.draw(canvas);

        canvas.save();

        canvas.translate(100,100);

        /**
         * 现行渲染器
         * LinearGradient(float x0, float y0, float x1, float y1, @NonNull @ColorInt int colors[], @Nullable float positions[], @NonNull TileMode tile)
         * （x0，y0），（x1，y1）：渐变 起始点 和 结束点 的坐标
         * color0，color1：渐变 开始点 和 结束点 的颜色，16进制表示，必须带有透明度
         * colors：渐变数组
         * positions：位置数组，positions 的取值范围【0，1】，作用是指定某个位置的颜色值，如果为 null，则默认线性渐变
         * tile：指定控件区域 大于 指定的渐变区域时，空白区域的颜色填充方法
         */
        Shader linearGradient = new LinearGradient(0,0,300,300,new int[]{Color.RED,Color.BLUE},new float[]{0.5f,1f},Shader.TileMode.CLAMP);
        mPaint.setShader(linearGradient);
        canvas.drawRect(0,0,300,300,mPaint);

        canvas.translate(500,0);

        /**
         * 环形渲染器
         * RadialGradient(float centerX, float centerY, float radius, @NonNull @ColorInt int colors[], @Nullable float stops[], @NonNull TileMode tileMode)
         * RadialGradient(float centerX, float centerY, float radius, @ColorInt int centerColor, @ColorInt int edgeColor, @NonNull TileMode tileMode)
         * centerX，centerY：shader中心坐标
         * radius：渐变半径
         *  stoops：渐变位置数组，类似扫描渐变的 positions 数组，取值 [0，1]，中心点为0，半径达到位置时为1
         *  tileMode：shader 没有覆盖的范围以外 的 填充模式
         */
        Shader radialGradient = new RadialGradient(150,150,300,new int[]{Color.RED,Color.BLUE},null,Shader.TileMode.CLAMP);
        mPaint.setShader(radialGradient);
        canvas.drawCircle(150,150,150,mPaint);

        canvas.restore();

        canvas.save();

        canvas.translate(100,500);

        /**
         * 扫描渲染器
         * SweepGradient(float cx, float cy, @ColorInt int color0, @ColorInt int color1)
         * SweepGradient(float cx, float cy, @NonNull @ColorInt int colors[], @Nullable float positions[])
         * cx，cy：渐变中心的坐标
         * color0，color1：渐变开始 和 渐变结束的颜色
         * colors ，positions：类似 LinearGradient，用于多颜色渐变，当 positions 为 null 时，根据颜色线性渐变
         */
        Shader sweepGradient = new SweepGradient(150,150,Color.RED,Color.BLUE);
        mPaint.setShader(sweepGradient);
        canvas.drawCircle(150,150,150,mPaint);

        canvas.translate(400,0);

        /**
         * 位图渲染器
         * BitmapShader(@NonNull Bitmap bitmap, @NonNull TileMode tileX, @NonNull TileMode tileY)
         * Bitmap：渲染的位图
         * tileX：x 轴方向的TileMode
         * tileY：y 轴方向的TileMode
         *    public enum TileMode {
         *      //绘制区域超过渲染区域的部分，以最后一个像素拉伸充满
         *      CLAMP(0),
         *      //绘制区域超过渲染区域的部分，重复充满
         *      REPEAT(1),
         *      //绘制区域超过渲染区域的部分，镜像翻转充满
         *      MIRROR(2);
         *    }
         */
        Shader bitmapShader = new BitmapShader(bitmap, Shader.TileMode.REPEAT, Shader.TileMode.MIRROR);
        mPaint.setShader(bitmapShader);
        canvas.drawRect(0,0,500,500,mPaint);

        canvas.restore();

        canvas.translate(100,1000);


        /**
         * 组合渲染器
         * ComposeShader(@NonNull Shader shaderA, @NonNull Shader shaderB, @NonNull Xfermode mode)
         * ComposeShader(@NonNull Shader shaderA, @NonNull Shader shaderB,@NonNull PorterDuff.Mode mode)
         * shaderA，shaderB：要混合的两种 shader
         * Xfermode mode：两种 shader 的组合模式
         * PorterDuff.mode mode：两种 shader 颜色模式
         */
        Shader bitmapShaderC = new BitmapShader(bitmap, Shader.TileMode.REPEAT, Shader.TileMode.MIRROR);
        Shader linearGradientC = new LinearGradient(0,0,500,500,new int[]{Color.RED,Color.BLUE},new float[]{0f,1f},Shader.TileMode.CLAMP);
//        Shader shader = new ComposeShader(bitmapShaderC,linearGradientC, PorterDuff.Mode.MULTIPLY);
        Shader shader = new ComposeShader(bitmapShaderC,linearGradientC, PorterDuffXfermode.);
        mPaint.setShader(shader);
        canvas.drawRect(0,0,500,500,mPaint);

    }

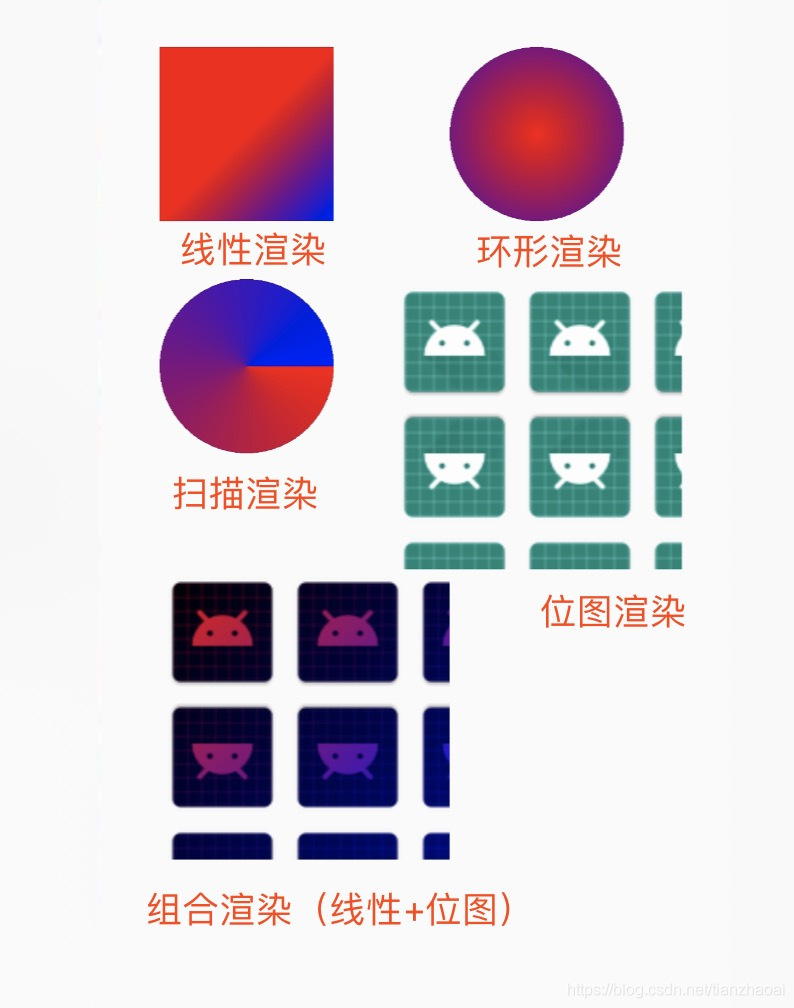

运行结果如下
