这是一个关于网络配置的实验，涉及二层和三层交换机、单臂路由与VLAN间路由技术。实验中，R1和SW1分别配置为vlan10和vlan20，以及vlan30和vlan40的DHCP服务器，使用RIP协议进行全网路由。主机IP地址通过DHCP自动获取，确保全网通信。配置包括IP地址、子网掩码、网关、DNS设置及接口和VLAN的定义。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

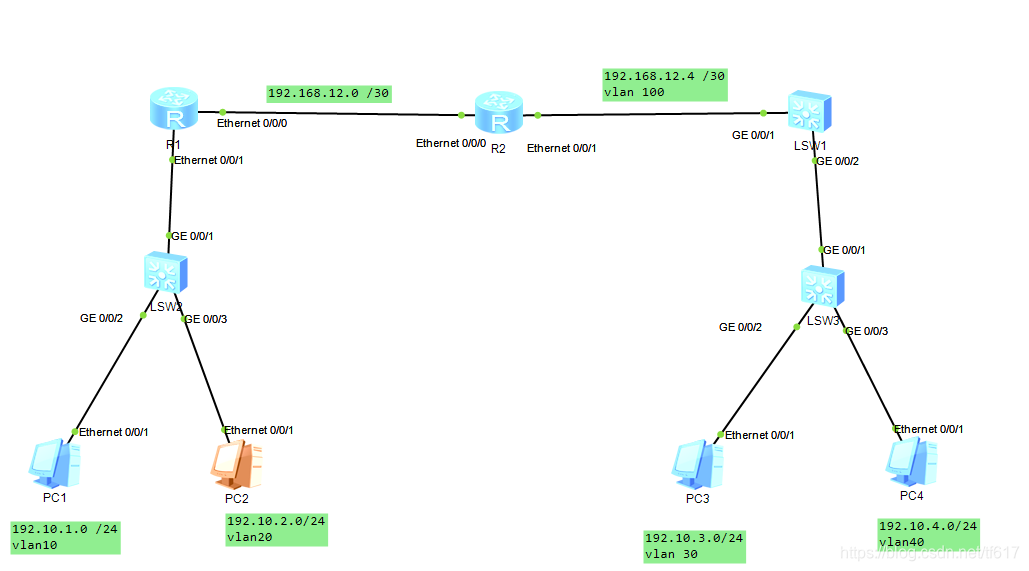

一、实验拓扑
在这里插入图片描述
二、实验需求
1、SW2和SW3为二层交换机，SW1为三层交换机。
2、R1和SW2这部分使用单臂路由技术。
3、SW1和SW3这部分使用VLAN间路由。
4、网段和VLAN规划如上图所示，其中vlan10和vlan20所属网段网关配置在R1上，vlan30和vlan40所属网段配置在SW1上，全网路由使用rip配置。
5、全网所有主机IP地址采用自动获取，其中R1作为vlan10和vlan20的DHCP服务器，采用全局地址池模式，sw1作为vlan30和vlan40的DHCP服务器，采用接口地址池模式，最终实现所有用户主机都能互相通信。

三、实验步骤
R1:
sysname r1
undo info-center enable
dhcp enable
ip pool 10
 gateway-list 192.10.1.1
 network 192.10.1.0 mask 255.255.255.0
 dns-list 8.8.8.8
ip pool 20
 gateway-list 192.10.2.1
 network 192.10.2.0 mask 255.255.255.0
 dns-list 8.8.8.8
interface Ethernet0/0/0
 ip address 192.168.12
