下载及调试说明

目录

1、DownLoader功能简述

2、软件打印配置IO选择 (更改后请重新编译)

3、 CP2102 串口模块使用注意事项(建议安装蓝讯提供的串口驱动)

4、关于单线通信:

5、芯片如何进入串口升级模式

6、程序升级不成功原因及处理方法:

---

xlink/CP210X驱动下载

1、DownLoader功能简述

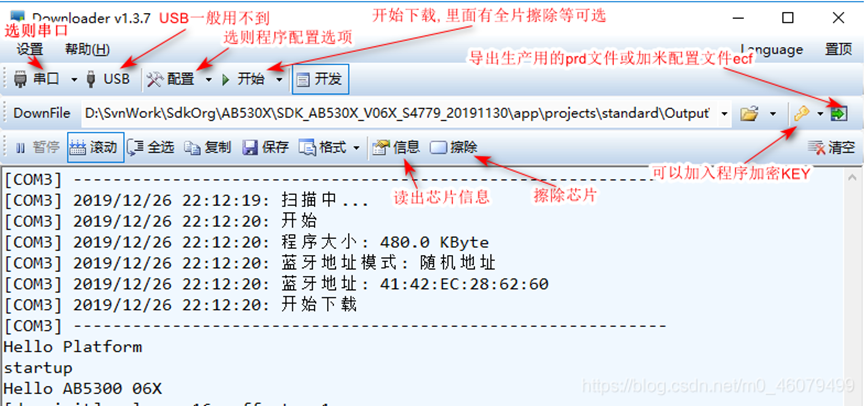

DownLoader 集“下载”和“打印调试”在一起，方便开发人员使用。下载时一般用串口作为下载口。

Downloader 串口下载和打印均使用1.5M (1500000)波特率。

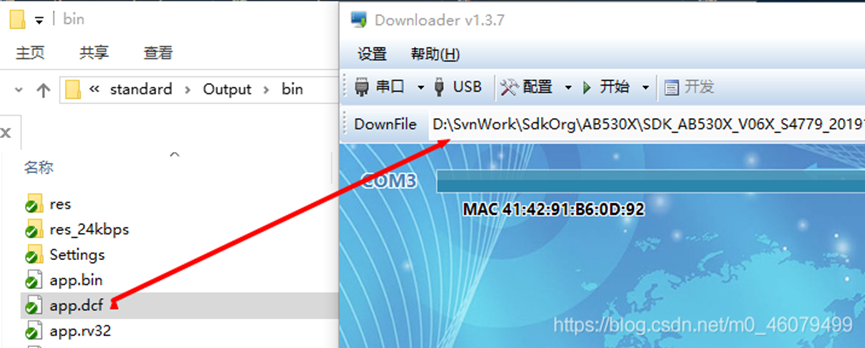

编译器最终生成的下载文件是dcf文件，下载时把dcf文件拖入DownLoader即可：

注意下载程序时，一定要选中一个配置选项，否则程序可能有未知情况出现。

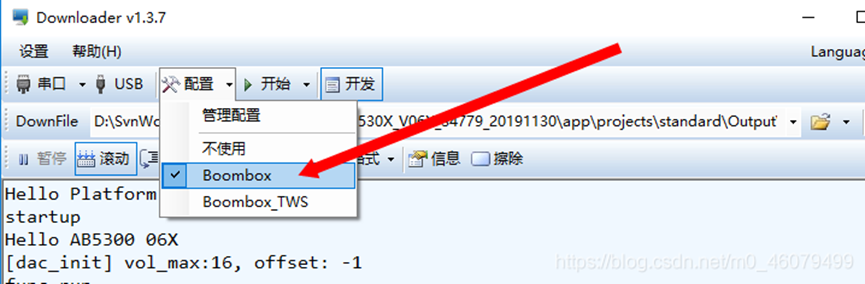

开发人员一般选中下图中的“开发”，可以方便下载后查看打印信息。

2、软件打印配置IO选择 (更改后请重新编译)

一般样机上的USB口中的DP口均有下载和打印功能。

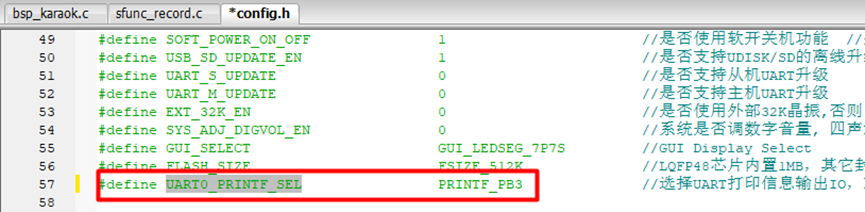

具体用哪个口打印，可以查看config.h中的 UART0_PRINTF_SEL 选项，如选则PRINTF_PB3 （也就是USB_DP口），选中该IO后，USB功能自动失效。

3、 CP2102 串口模块使用注意事项(建议安装蓝讯提供的串口驱动)

程序下载 / 程序调试打印 / EQ在线调试 / FCC测试等，默认均使用单线方式。

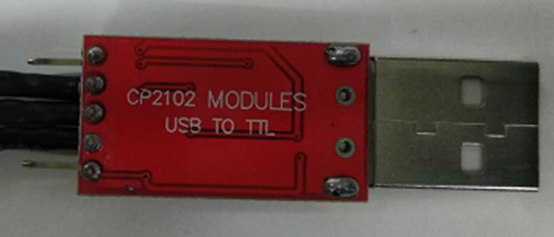

建议使用CP2102芯片的串口模块(可在淘宝购买)，此串口芯片在1.5M工作稳定性最好的。同时蓝讯测试过比较稳定的驱动。

WIN10系统经常会用自身的默认串口驱动，该驱动波特率支持不了1.5M，会导致 DownLoader 提示 “设置波特率异常”，此时可卸载默认的串口驱动，重新安装蓝讯提供的串口驱动即可。

该驱动已测试在WIN10/WIN7/XP中均支持良好。（驱动可以在文章开头的链接下载）

4、关于单线通信:

对于串口模块来说，实际上还是TX/RX 两线通信，对于蓝牙芯片是单线通信（TX/RX分时复用）

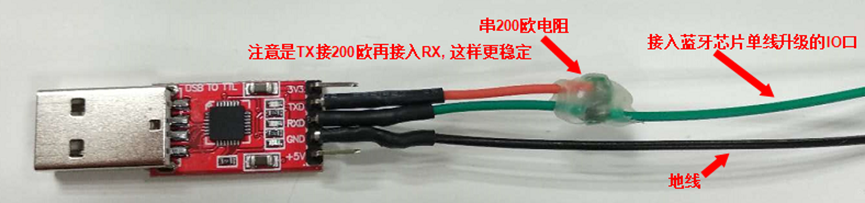

网上买回来的串口模块，还需要在TX和RX之间，串200欧的电阻，转成单线，接入蓝讯蓝牙芯片的单线通信IO口（如PB3）。 如下图

注意：需要TX接200欧电阻再接入RX，这样更稳定。

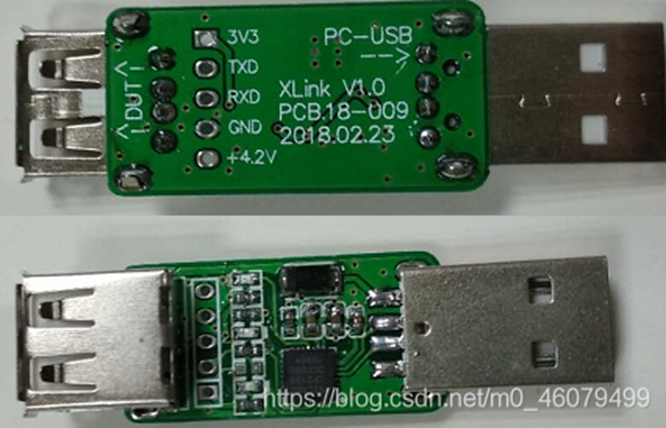

蓝讯也提供成品串口模块Xlink（模块上已经在TX/RX之间接入了200欧），可以咨询代理商购买。

Xlink 与淘宝上的CP2102模块其实是一样的，只是Xlink已在TX/RX之间接入了200欧电阻而已。

5、芯片如何进入串口升级模式

• 芯片复位启动时，芯片会检升级IO口的握手时序，如果时序匹配，则进入升级模式。
• 程序正常运行过程中，如果升级IO没有被占用（或调试打印输出完成后），芯片内的升级模块也会不断侦测升级握手时序，如果时序匹配也会进入升级模式。

6、程序升级不成功原因及处理方法:

• 1. 检测串口与芯片硬件连接是否正确。（万用表量一下, 串口模块的GND和串口是否与芯片GND及串口相连）（或在DownLoader启动下载时,示波器量一下串口时序是否有到芯片引脚）
• 2. 检查芯片供电是否正常：芯片一般由VUSB或VBAT引脚供电，供电成功后， VDDIO会输出约3.3V左右的电压。若量到VDDIO有3.3V电压输出，一 般供电正常,如果芯片有VDDCORE 引脚封装出来，也可以测量一下VDDCORE电压是否正常（0.8~1.3V可配，均正常）

VDDIO（约3.3V）作为内部FLASH的电源，非常重要，需要确保VDDIO电源稳定（如果VDDIO上没有接电容, 或电容失效, 或电容离芯片引脚比较远, 这些都可能引起下载失败, 或即失下载成功后, 校验也会失败, 或程序运行异常）

• 3. 确认芯片供电正常后，可用示波器测量26M晶振，看看晶振是否起振。晶振起振后才能下载程序。
• 4. 检测通信IO上是否有其它电容或电路连接影响到升级，一般该IO上有蓝色LED灯不会影响通信。红灯则会影响通信。
• 5. 如果通信IO有被复用做其它功能，则芯片必须复位才能进入升级时序检测，注意芯片进入低功耗模式时，即使拔掉电池可能也要等比较长的时间才能耗完电正常复位。

如果硬件连接没有问题, 一般是芯片没有复位导致升级不成功

此时可以尝试：

• 1) 拔掉电池,拔掉串口通信线（通信线也会漏电过来）， 再手动放电（短接VDDIO或VBAT到地，如果是软开机，可以多按几次开机键放电）

• 2)点击PC下载工具Downloader启动下载, 上先接串口通信线，再接入电池上电。一般都能下载成功。

• 3) 如果USB线下载，且样机可用USB供电.可以尝试升级时快速插入USB，避免插入慢，样机已上电但通信IO口还没有连接好，导致下载失败。

（先上电，芯片上电时会检测下载时序，但由于通信IO未连接好导致下载时序检测失败，接下来已经跑正常的USB功能了，则无法再复用进行下载了）
