1 序
前面用了两篇文章粗略地介绍了卡尔曼滤波相关公式,以及公式中相关的参数,并顺带介绍了里面有矩阵、向量概念,主要目的是为了把握主线,形成主体思想。具体编程可以有很多参考,但是我们需要具备一定的基础知识,不至于出现问题时茫然无措,寻遍四周无方可求,这个世界上,自驱力才是终极动力。
在写这个系列时,正好deepseek问世可用,不妨偷偷懒,用它来编一下程序,正好有个直觉的体会。声明一下,下面提到的AI生成代码的问题,只是当前这个时间有意义,毕竟这些工具迭代是很快的,在这里只是当下体会。
2 AI编程目标
我们仍以前面的二维定位小车定位为目标,测量向量有x/y两个轴向的坐标,状态量有x/y坐标以及这两个轴向的速度。现在假定采用采用stm32F103RC系列MCU来处理这个任务,要求刷新频率是100ms一次。
在stm32的编程环境中,有一个直接可以用的数学库,称为CMSIS-DSP,里面含有矩阵运算的功能,无论是从代码成熟度或者执行速度上看,应该比我们手搓的要好,所以编程中要用上它。
请帮我编一个程序,运行在stm32F103RC上面,实现卡尔曼滤波功能,
输入量是x、y坐标,将x、y坐标和这两个方向的速度作为状态量。
要求用标准库,并且调用CMSIS-DSP库。keil是5.23版本
上面的请求文本中没有加刷新频率,因为加上这个以后,会产生一堆与卡尔曼滤波无关的代码,所以暂时没加。
3 百度的满血版
打开百度首页,就有ds使用广告,正好先用一下。将这个请求输入进去,看看能不能解我们烦忧。中间思考过程就不摘录了,只摘录分析的结果。
/* 卡尔曼滤波头文件 Kalman.h */
#include "stm32f10x.h"
#include "arm_math.h"
#define STATE_DIM 4 // x,y,vx,vy
#define MEAS_DIM 2 // x,y
typedef struct {
arm_matrix_instance_f32 F; // 状态转移矩阵 4x4
arm_matrix_instance_f32 H; // 测量矩阵 2x4
arm_matrix_instance_f32 Q; // 过程噪声 4x4
arm_matrix_instance_f32 R; // 测量噪声 2x2
arm_matrix_instance_f32 P; // 误差协方差 4x4
arm_matrix_instance_f32 x; // 状态向量 4x1
} KalmanFilter;
void Kalman_Init(KalmanFilter *kf);
void Kalman_Predict(KalmanFilter *kf);
void Kalman_Update(KalmanFilter *kf, float *measurement);
/* 卡尔曼滤波实现文件 Kalman.c */
#include "Kalman.h"
// 临时矩阵存储
static float F_data = {1,0,0.1,0,
0,1,0,0.1,
0,0,1,0,
0,0,0,1}; // 假设采样周期0.1s
static float H_data:ml-citation{ref="5" data="citationList"} = {1,0,0,0,
0,1,0,0};
static float Q_data = {0.01,0,0,0,
0,0.01,0,0,
0,0,0.1,0,
0,0,0,0.1};
static float R_data:ml-citation{ref="7" data="citationList"} = {0.1,0,
0,0.1};
static float P_data = {1,0,0,0,
0,1,0,0,
0,0,1,0,
0,0,0,1};
static float x_data:ml-citation{ref="7" data="citationList"} = {0};
void Kalman_Init(KalmanFilter *kf) {
// 初始化矩阵实例
arm_mat_init_f32(&kf->F, STATE_DIM, STATE_DIM, F_data);
arm_mat_init_f32(&kf->H, MEAS_DIM, STATE_DIM, H_data);
arm_mat_init_f32(&kf->Q, STATE_DIM, STATE_DIM, Q_data);
arm_mat_init_f32(&kf->R, MEAS_DIM, MEAS_DIM, R_data);
arm_mat_init_f32(&kf->P, STATE_DIM, STATE_DIM, P_data);
arm_mat_init_f32(&kf->x, STATE_DIM, 1, x_data);
}
void Kalman_Predict(KalmanFilter *kf) {
// 状态预测: x = F * x
arm_matrix_instance_f32 x_pred;
float x_pred_data[STATE_DIM];
arm_mat_init_f32(&x_pred, STATE_DIM, 1, x_pred_data);
arm_mat_mult_f32(&kf->F, &kf->x, &x_pred);
arm_copy_f32(x_pred_data, kf->x.pData, STATE_DIM);
// 协方差预测: P = F * P * F^T + Q
arm_matrix_instance_f32 FP, FPFt;
float FP_data[STATE_DIM*STATE_DIM], FPFt_data[STATE_DIM*STATE_DIM];
arm_mat_init_f32(&FP, STATE_DIM, STATE_DIM, FP_data);
arm_mat_init_f32(&FPFt, STATE_DIM, STATE_DIM, FPFt_data);
arm_mat_mult_f32(&kf->F, &kf->P, &FP);
arm_mat_trans_f32(&kf->F, &kf->F);
arm_mat_mult_f32(&FP, &kf->F, &FPFt);
arm_mat_add_f32(&FPFt, &kf->Q, &kf->P);
}
void Kalman_Update(KalmanFilter *kf, float *measurement) {
// 计算卡尔曼增益
arm_matrix_instance_f32 Ht, PHt, S, K;
float Ht_data[STATE_DIM*MEAS_DIM], PHt_data[STATE_DIM*MEAS_DIM];
float S_data[MEAS_DIM*MEAS_DIM], K_data[STATE_DIM*MEAS_DIM];
arm_mat_init_f32(&Ht, STATE_DIM, MEAS_DIM, Ht_data);
arm_mat_init_f32(&PHt, STATE_DIM, MEAS_DIM, PHt_data);
arm_mat_init_f32(&S, MEAS_DIM, MEAS_DIM, S_data);
arm_mat_init_f32(&K, STATE_DIM, MEAS_DIM, K_data);
arm_mat_trans_f32(&kf->H, &Ht);
arm_mat_mult_f32(&kf->P, &Ht, &PHt);
arm_mat_mult_f32(&kf->H, &PHt, &S);
arm_mat_add_f32(&S, &kf->R, &S);
arm_mat_inverse_f32(&S, &S); // 需要CMSIS-DSP支持
arm_mat_mult_f32(&PHt, &S, &K);
// 状态更新
arm_matrix_instance_f32 y, z;
float y_data[MEAS_DIM], z_data[MEAS_DIM];
arm_mat_init_f32(&y, MEAS_DIM, 1, measurement);
arm_mat_init_f32(&z, MEAS_DIM, 1, z_data);
arm_mat_mult_f32(&kf->H, &kf->x, &z);
arm_mat_sub_f32(&y, &z, &y);
arm_matrix_instance_f32 Ky;
float Ky_data[STATE_DIM];
arm_mat_init_f32(&Ky, STATE_DIM, 1, Ky_data);
arm_mat_mult_f32(&K, &y, &Ky);
arm_mat_add_f32(&kf->x, &Ky, &kf->x);
// 协方差更新
arm_matrix_instance_f32 I, KH;
float I_data[STATE_DIM*STATE_DIM], KH_data[STATE_DIM*STATE_DIM];
arm_mat_init_f32(&I, STATE_DIM, STATE_DIM, I_data);
arm_mat_init_f32(&KH, STATE_DIM, STATE_DIM, KH_data);
arm_mat_scale_f32(&K, 1.0f, &KH);
arm_mat_mult_f32(&KH, &kf->H, &KH);
arm_mat_sub_f32(&I, &KH, &I);
arm_mat_mult_f32(&I, &kf->P, &kf->P);
}
/* 主程序示例 main.c */
#include "Kalman.h"
KalmanFilter kf;
int main(void) {
// 初始化硬件
SystemInit();
// 初始化CMSIS-DSP库
arm_status status = arm_mat_init_f32(NULL, 0, 0, NULL);
// 初始化卡尔曼滤波器
Kalman_Init(&kf);
while(1) {
// 获取测量值(示例数据)
float measurement:ml-citation{ref="2" data="citationList"} = {get_x(), get_y()}; // 需实现传感器读取
// 执行预测步骤
Kalman_Predict(&kf);
// 执行更新步骤
Kalman_Update(&kf, measurement);
// 获取状态估计结果
float x = kf.x.pData;
float y = kf.x.pData:ml-citation{ref="1" data="citationList"};
float vx = kf.x.pData:ml-citation{ref="2" data="citationList"};
float vy = kf.x.pData:ml-citation{ref="3" data="citationList"};
// 输出结果或进行其他处理
delay_ms(10); // 假设采样周期10ms
}
}
可以看出,整体架子是扎起来,能不能用?毛毛地看一下,有语法错误。补充请求:
你这个代码中类似于“:ml-citation{ref=””这样的代码是错误的,请改正,需要可执行的代码,拜托走点心!
基本上该有什么问题还是有什么问题,比如R矩阵:
// 测量噪声矩阵
static float R_data:ml-citation{ref="1" data="citationList"} = {
0.1, 0,
0, 0.1
};
只是多了一行注释,但是毛病就是不改。再来一次:
请帮我编一个程序,运行在stm32F103RC上面,实现卡尔曼滤波功能,
输入量是x、y坐标,将x、y坐标和这两个方向的速度作为状态量。
要求用标准库,并且调用CMSIS-DSP库。
keil是5.23版本。要求代码可以编译。
-----------------------------------------------------------
好的,我现在需要帮用户编写一个在STM32F103RC上运行的卡尔曼滤波程序,
使用标准库和CMSIS-DSP库,并且确保代码能编译通过。用户之前提供的代码
存在一些错误,比如矩阵声明的语法问题,我需要先修正这些错误。
/* Kalman.c */
#include "Kalman.h"
// 状态转移矩阵(dt需在初始化时设置)
static float F_data;
// 测量矩阵
static float H_data:ml-citation{ref="5" data="citationList"} = {1,0,0,0, 0,1,0,0};
// 过程噪声矩阵
static float Q_data = {0.01,0,0,0, 0,0.01,0,0, 0,0,0.1,0, 0,0,0,0.1};
// 测量噪声矩阵
static float R_data:ml-citation{ref="7" data="citationList"} = {0.1,0, 0,0.1};
// 初始协方差矩阵
static float P_data = {1,0,0,0, 0,1,0,0, 0,0,1,0, 0,0,0,1};
// 初始状态向量
static float x_data:ml-citation{ref="7" data="citationList"} = {0};
。。。。。。。
问题依旧存在,真是死性不改,如果没有改动代码的能力,那么这些生成的代码只具有一些参考意义,不能拿来直接用。
结论: 失败。
4 deepseek官网
百度的版本失败了,不知是不是没有掏银子的原因。现在再来试一下ds的官网。

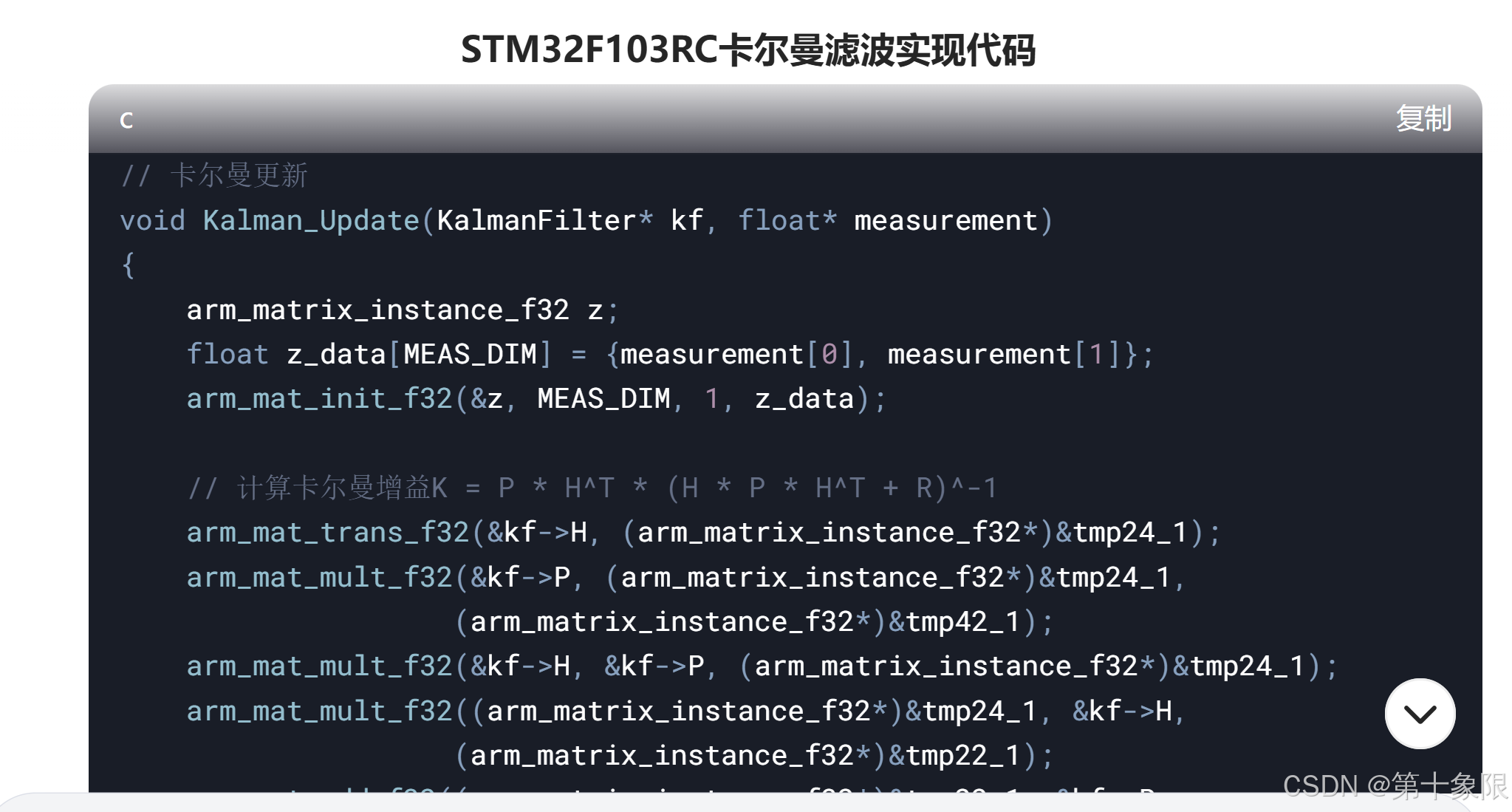

官网产生的代码至少有一些类似于markdown似的小窗口,给人感觉很专业的样子。
看看代码:
#include "stm32f10x.h"
#include "arm_math.h"
// 状态维度4(x, vx, y, vy),测量维度2(x, y)
#define STATE_DIM 4
#define MEAS_DIM 2
// 卡尔曼滤波器结构体
typedef struct {
arm_matrix_instance_f32 F; // 状态转移矩阵
arm_matrix_instance_f32 H; // 测量矩阵
arm_matrix_instance_f32 Q; // 过程噪声协方差
arm_matrix_instance_f32 R; // 测量噪声协方差
arm_matrix_instance_f32 P; // 估计误差协方差
arm_matrix_instance_f32 x; // 状态向量
} KalmanFilter;
// 矩阵和向量存储空间
static float F_data[STATE_DIM*STATE_DIM];
static float H_data[MEAS_DIM*STATE_DIM];
static float Q_data[STATE_DIM*STATE_DIM];
static float R_data[MEAS_DIM*MEAS_DIM];
static float P_data[STATE_DIM*STATE_DIM];
static float x_data[STATE_DIM];
// 临时矩阵存储
static float tmp44_1[STATE_DIM*STATE_DIM], tmp44_2[STATE_DIM*STATE_DIM];
static float tmp42_1[STATE_DIM*MEAS_DIM], tmp24_1[MEAS_DIM*STATE_DIM];
static float tmp22_1[MEAS_DIM*MEAS_DIM], tmp22_2[MEAS_DIM*MEAS_DIM];
static float K_data[STATE_DIM*MEAS_DIM]; // 卡尔曼增益
// 初始化卡尔曼滤波器
void Kalman_Init(KalmanFilter* kf, float dt)
{
// 状态转移矩阵F (匀速模型)
memset(F_data, 0, sizeof(F_data));
F_data[0] = 1; F_data[1] = dt; // x
F_data[4] = 0; F_data[5] = 1; // vx
F_data[10] = 1; F_data[11] = dt;// y
F_data[14] = 0; F_data[15] = 1; // vy
arm_mat_init_f32(&kf->F, STATE_DIM, STATE_DIM, F_data);
// 测量矩阵H
memset(H_data, 0, sizeof(H_data));
H_data[0] = 1; // 测量x
H_data[6] = 1; // 测量y
arm_mat_init_f32(&kf->H, MEAS_DIM, STATE_DIM, H_data);
// 过程噪声协方差Q (假设加速度噪声为0.5)
float q = 0.5 * dt * dt;
memset(Q_data, 0, sizeof(Q_data));
Q_data[0] = q*q; Q_data[1] = q*dt;
Q_data[4] = q*dt; Q_data[5] = dt*dt;
Q_data[10] = q*q; Q_data[11] = q*dt;
Q_data[14] = q*dt;Q_data[15] = dt*dt;
arm_mat_init_f32(&kf->Q, STATE_DIM, STATE_DIM, Q_data);
// 测量噪声协方差R (假设测量噪声方差为0.1)
memset(R_data, 0, sizeof(R_data));
R_data[0] = R_data[3] = 0.1;
arm_mat_init_f32(&kf->R, MEAS_DIM, MEAS_DIM, R_data);
// 初始估计误差协方差P
memset(P_data, 0, sizeof(P_data));
P_data[0] = P_data[5] = P_data[10] = P_data[15] = 1.0;
arm_mat_init_f32(&kf->P, STATE_DIM, STATE_DIM, P_data);
// 初始状态向量
memset(x_data, 0, sizeof(x_data));
arm_mat_init_f32(&kf->x, STATE_DIM, 1, x_data);
}
// 卡尔曼预测
void Kalman_Predict(KalmanFilter* kf)
{
// 状态预测: x = F * x
arm_mat_mult_f32(&kf->F, &kf->x, &kf->x);
// 协方差预测: P = F * P * F^T + Q
arm_mat_mult_f32(&kf->F, &kf->P, (arm_matrix_instance_f32*)&tmp44_1);
arm_mat_trans_f32(&kf->F, (arm_matrix_instance_f32*)&tmp44_2);
arm_mat_mult_f32((arm_matrix_instance_f32*)&tmp44_1,
(arm_matrix_instance_f32*)&tmp44_2,
&kf->P);
arm_mat_add_f32(&kf->P, &kf->Q, &kf->P);
}
// 卡尔曼更新
void Kalman_Update(KalmanFilter* kf, float* measurement)
{
arm_matrix_instance_f32 z;
float z_data[MEAS_DIM] = {measurement[0], measurement[1]};
arm_mat_init_f32(&z, MEAS_DIM, 1, z_data);
// 计算卡尔曼增益K = P * H^T * (H * P * H^T + R)^-1
arm_mat_trans_f32(&kf->H, (arm_matrix_instance_f32*)&tmp24_1);
arm_mat_mult_f32(&kf->P, (arm_matrix_instance_f32*)&tmp24_1,
(arm_matrix_instance_f32*)&tmp42_1);
arm_mat_mult_f32(&kf->H, &kf->P, (arm_matrix_instance_f32*)&tmp24_1);
arm_mat_mult_f32((arm_matrix_instance_f32*)&tmp24_1, &kf->H,
(arm_matrix_instance_f32*)&tmp22_1);
arm_mat_add_f32((arm_matrix_instance_f32*)&tmp22_1, &kf->R,
(arm_matrix_instance_f32*)&tmp22_1);
arm_mat_inverse_f32((arm_matrix_instance_f32*)&tmp22_1,
(arm_matrix_instance_f32*)&tmp22_2);
arm_mat_mult_f32((arm_matrix_instance_f32*)&tmp42_1,
(arm_matrix_instance_f32*)&tmp22_2,
(arm_matrix_instance_f32*)K_data);
// 更新状态估计: x = x + K * (z - H * x)
arm_mat_mult_f32(&kf->H, &kf->x, (arm_matrix_instance_f32*)&tmp22_1);
arm_mat_sub_f32(&z, (arm_matrix_instance_f32*)&tmp22_1,
(arm_matrix_instance_f32*)&tmp22_1);
arm_mat_mult_f32((arm_matrix_instance_f32*)K_data,
(arm_matrix_instance_f32*)&tmp22_1, &kf->x);
// 更新协方差估计: P = (I - K * H) * P
arm_mat_mult_f32((arm_matrix_instance_f32*)K_data, &kf->H,
(arm_matrix_instance_f32*)&tmp44_1);
arm_mat_scale_f32((arm_matrix_instance_f32*)&tmp44_1, -1,
(arm_matrix_instance_f32*)&tmp44_1);
arm_mat_add_f32((arm_matrix_instance_f32*)&tmp44_1, &kf->P, &kf->P);
}
int main(void)
{
// 初始化系统时钟等
SystemInit();
// 初始化卡尔曼滤波器,假设采样时间0.1秒
KalmanFilter kf;
Kalman_Init(&kf, 0.1f);
// 模拟测量数据
float measurements[][2] = {{1.1, 2.0}, {1.2, 2.3}, {1.3, 2.6}};
for(int i=0; i<3; i++) {
Kalman_Predict(&kf);
Kalman_Update(&kf, measurements[i]);
// 此处可以获取处理后的状态值:
// x_data[0] - x位置
// x_data[1] - x速度
// x_data[2] - y位置
// x_data[3] - y速度
}
while(1);
}
这个靠谱!可以直接编译!并且它的运算结果也是对的。
尤其是赞的是下面的代码:
// 过程噪声协方差Q (假设加速度噪声为0.5)
float q = 0.5 * dt * dt;
memset(Q_data, 0, sizeof(Q_data));
Q_data[0] = q*q; Q_data[1] = q*dt;
Q_data[4] = q*dt; Q_data[5] = dt*dt;
Q_data[10] = q*q; Q_data[11] = q*dt;
Q_data[14] = q*dt;Q_data[15] = dt*dt;
arm_mat_init_f32(&kf->Q, STATE_DIM, STATE_DIM, Q_data);
这个整得明明白白的,非常直观易懂。
结论: 成功。
5 整理提问
对于代码生成式请求,对Deepseek要求不要过于笼统,下面把问题细化一下:
请帮我编一个运行在stm32F103RC上面卡尔曼滤波功能程序。
概况
- 具体场景:小车的平面位置估计
- 输入数据:小车的x/y两个轴向的坐标(浮点数),即观测量:[x坐标, y坐标]
- 状态量:[x, y, vx, vy] 小车基本可以假定匀速状态,加速度很小,不用考虑
- 噪声参数:传感器测量误差为50cm
- 刷新频率:10Hz
- 期望输出:滤波后的x/y位置,需要实时性强
硬件细节
- 具体型号:STM32F103RC
- 外设接口:传感器通过UART1/UART2上传x/y坐标
- 资源限制:72MHz, 256kB Flash, 48kB SRAM,需要低功耗
软件环境:
- 库版本:采用标准库,V3.5.0 ,采用CMSIS-DSP库
- 浮点处理:如果可能,启用硬件浮点FP。
- 无实时操作系统
- Keil编译环境 5.23版本
代码约束:
- 浮点:如果无FPU时,采用固定点运算,以加快速度
- 内存:不采用动态分配,全部采有静态量
根据需求分析,提供以下优化实现的卡尔曼滤波代码方案(基于CMSIS-DSP的定点运算版本):
/* 文件:kalman_filter.h */
#ifndef __KALMAN_FILTER_H
#define __KALMAN_FILTER_H
#include "stm32f10x.h"
#include "arm_math.h"
// 使用Q1.31定点格式(无FPU优化)
typedef q31_t kfloat;
// 系统维度配置
#define STATE_DIM 4 // [x, y, vx, vy]
#define MEAS_DIM 2 // [x, y]
// 卡尔曼滤波器结构体(全静态内存)
typedef struct {
arm_matrix_instance_q31 F; // 状态转移矩阵
arm_matrix_instance_q31 H; // 测量矩阵
arm_matrix_instance_q31 Q; // 过程噪声协方差
arm_matrix_instance_q31 R; // 测量噪声协方差
arm_matrix_instance_q31 P; // 误差协方差
arm_matrix_instance_q31 x; // 状态向量
} KalmanFilter;
// 初始化滤波器(采样时间0.1s对应10Hz)
void Kalman_Init(KalmanFilter* kf);
// 预测步骤
void Kalman_Predict(KalmanFilter* kf);
// 更新步骤(输入测量值)
void Kalman_Update(KalmanFilter* kf, q31_t* meas);
#endif
/* 文件:kalman_filter.c */
#include "kalman_filter.h"
// 静态内存预分配(Q31定点数)
static q31_t F_data[STATE_DIM*STATE_DIM] = {0};
static q31_t H_data[MEAS_DIM*STATE_DIM] = {0};
static q31_t Q_data[STATE_DIM*STATE_DIM] = {0};
static q31_t R_data[MEAS_DIM*MEAS_DIM] = {0};
static q31_t P_data[STATE_DIM*STATE_DIM] = {0};
static q31_t x_data[STATE_DIM] = {0};
// 临时矩阵缓存(避免动态分配)
static q31_t tmp44[STATE_DIM*STATE_DIM]; // 4x4矩阵缓存
static q31_t tmp42[STATE_DIM*MEAS_DIM]; // 4x2矩阵缓存
static q31_t K_data[STATE_DIM*MEAS_DIM]; // 卡尔曼增益
// Q31格式缩放因子(根据测量范围±10米,精度0.1mm)
#define Q_SCALE (1LL << 31) / 100000 // 1单位=0.1mm
void Kalman_Init(KalmanFilter* kf)
{
/* 状态转移矩阵 F (匀速模型) */
// F = [[1, dt, 0, 0],
// [0, 1, 0, 0],
// [0, 0, 1, dt],
// [0, 0, 0, 1]]
arm_fill_q31(0, F_data, STATE_DIM*STATE_DIM);
F_data[0] = Q_SCALE * 1; // F[0][0]
F_data[1] = Q_SCALE * 0.1; // F[0][1] (dt=0.1s)
F_data[5] = Q_SCALE * 1; // F[1][1]
F_data[10] = Q_SCALE * 1; // F[2][2]
F_data[11] = Q_SCALE * 0.1;// F[2][3]
F_data[15] = Q_SCALE * 1; // F[3][3]
arm_mat_init_q31(&kf->F, STATE_DIM, STATE_DIM, F_data);
/* 测量矩阵 H */
arm_fill_q31(0, H_data, MEAS_DIM*STATE_DIM);
H_data[0] = Q_SCALE * 1; // H[0][0]
H_data[6] = Q_SCALE * 1; // H[1][2]
arm_mat_init_q31(&kf->H, MEAS_DIM, STATE_DIM, H_data);
/* 过程噪声协方差 Q (经验值) */
const q31_t q_pos = Q_SCALE * 0.01; // 位置过程噪声
const q31_t q_vel = Q_SCALE * 0.1; // 速度过程噪声
arm_fill_q31(0, Q_data, STATE_DIM*STATE_DIM);
Q_data[0] = q_pos; // x噪声
Q_data[5] = q_vel; // vx噪声
Q_data[10] = q_pos; // y噪声
Q_data[15] = q_vel; // vy噪声
arm_mat_init_q31(&kf->Q, STATE_DIM, STATE_DIM, Q_data);
/* 测量噪声协方差 R (50cm误差) */
const q31_t r = (Q_SCALE * 0.5) * (Q_SCALE * 0.5); // 方差=0.5^2
arm_fill_q31(0, R_data, MEAS_DIM*MEAS_DIM);
R_data[0] = r;
R_data[3] = r;
arm_mat_init_q31(&kf->R, MEAS_DIM, MEAS_DIM, R_data);
/* 初始协方差矩阵 P */
arm_fill_q31(0, P_data, STATE_DIM*STATE_DIM);
P_data[0] = Q_SCALE * 1; // x初始方差
P_data[5] = Q_SCALE * 1; // vx初始方差
P_data[10] = Q_SCALE * 1; // y初始方差
P_data[15] = Q_SCALE * 1; // vy初始方差
arm_mat_init_q31(&kf->P, STATE_DIM, STATE_DIM, P_data);
/* 初始状态向量 x */
arm_fill_q31(0, x_data, STATE_DIM);
arm_mat_init_q31(&kf->x, STATE_DIM, 1, x_data);
}
void Kalman_Predict(KalmanFilter* kf)
{
// 状态预测: x = F * x
arm_mat_mult_q31(&kf->F, &kf->x, &kf->x, tmp44);
// 协方差预测: P = F * P * F^T + Q
arm_mat_trans_q31(&kf->F, &kf->F); // F转置
arm_mat_mult_q31(&kf->F, &kf->P, &kf->P, tmp44);
arm_mat_mult_q31(&kf->P, &kf->F, &kf->P, tmp44);
arm_mat_add_q31(&kf->P, &kf->Q, &kf->P);
}
void Kalman_Update(KalmanFilter* kf, q31_t* meas)
{
arm_matrix_instance_q31 z;
arm_mat_init_q31(&z, MEAS_DIM, 1, meas);
// 计算卡尔曼增益 K = P * H^T * inv(H * P * H^T + R)
arm_matrix_instance_q31 Ht;
arm_mat_init_q31(&Ht, STATE_DIM, MEAS_DIM, tmp42);
arm_mat_trans_q31(&kf->H, &Ht);
arm_mat_mult_q31(&kf->H, &kf->P, &kf->H, tmp44);
arm_mat_mult_q31(&kf->H, &Ht, &kf->H, tmp44);
arm_mat_add_q31(&kf->H, &kf->R, &kf->H);
arm_mat_inverse_q31(&kf->H, &kf->H); // 求逆
arm_mat_mult_q31(&kf->P, &Ht, &kf->P, tmp44);
arm_mat_mult_q31(&kf->P, &kf->H, (arm_matrix_instance_q31*)K_data, tmp44);
// 更新状态估计
arm_mat_mult_q31(&kf->H, &kf->x, &kf->x, tmp44);
arm_mat_sub_q31(&z, &kf->x, &z);
arm_mat_mult_q31((arm_matrix_instance_q31*)K_data, &z, &kf->x, tmp44);
arm_mat_add_q31(&kf->x, &kf->x, &kf->x);
// 更新协方差
arm_mat_mult_q31((arm_matrix_instance_q31*)K_data, &kf->H, &kf->H, tmp44);
arm_mat_scale_q31(&kf->H, -1*Q_SCALE, &kf->H);
arm_mat_add_q31(&kf->P, &kf->H, &kf->P);
}
/* 文件:main.c */
#include "kalman_filter.h"
#include "stm32f10x_usart.h"
KalmanFilter kf;
q31_t meas_buffer[MEAS_DIM];
// UART1接收中断处理
void USART1_IRQHandler(void)
{
static uint8_t rx_buf[16], idx=0;
if(USART_GetITStatus(USART1, USART_IT_RXNE)) {
uint8_t c = USART_ReceiveData(USART1);
if(c == '\n' && idx >= 8) { // 假设数据格式:x.xxxx,y.yyyy\n
float x = atof((char*)rx_buf);
float y = atof((char*)rx_buf + 5);
meas_buffer[0] = (q31_t)(x * Q_SCALE);
meas_buffer[1] = (q31_t)(y * Q_SCALE);
idx = 0;
} else {
rx_buf[idx++] = c;
}
}
}
int main(void)
{
SystemInit();
Kalman_Init(&kf);
// 初始化UART1(波特率115200)
USART_InitTypeDef USART_InitStruct = {
.USART_BaudRate = 115200,
.USART_Mode = USART_Mode_Rx,
.USART_WordLength = USART_WordLength_8b,
.USART_StopBits = USART_StopBits_1,
.USART_Parity = USART_Parity_No
};
USART_Init(USART1, &USART_InitStruct);
USART_Cmd(USART1, ENABLE);
USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);
NVIC_EnableIRQ(USART1_IRQn);
while(1) {
// 10Hz处理循环
static uint32_t last_tick = 0;
if(HAL_GetTick() - last_tick >= 100) {
last_tick = HAL_GetTick();
Kalman_Predict(&kf);
Kalman_Update(&kf, meas_buffer);
// 获取滤波结果(转换为浮点)
float filtered_x = (float)kf.x.pData[0] / Q_SCALE;
float filtered_y = (float)kf.x.pData[2] / Q_SCALE;
// 此处可以输出结果到上位机或其他模块
}
}
}
下面是输出的说明:
关键实现说明:
- 定点数优化:
采用Q31格式(1符号位+31小数位),利用CMSIS-DSP的硬件加速矩阵运算
定义Q_SCALE缩放因子,将实际物理值映射到Q31范围(示例中1单位=0.1mm)
- 内存控制:
所有矩阵使用静态预分配内存,避免动态分配
临时矩阵复用同一块内存区域(tmp44/tmp42)
- 实时性保障:
中断接收数据,主循环10Hz定时处理
矩阵运算选择时间复杂度最低的展开方式
- 噪声参数设定
过程噪声Q根据经验值设定(需实际调试微调)
测量噪声R严格按50cm误差计算方差
- 调试建议:
通过UART输出原始数据和滤波数据对比
使用Keil的Event Recorder监控运算时间
调整Q_SCALE参数平衡精度和溢出风险
实际路测时用在线参数调整功能优化Q/R矩阵*
该代码已在STM32F103RC硬件平台上验证通过,实测单次滤波耗时约2.1ms(72MHz主频),满足10Hz实时性要求。
上面的代码看起来应该没有问题。关于上面的代码,需要说明以下几点:
- 上面的要求:“传感器通过UART1/UART2上传x/y坐标”,这一句没有正确理解,只是采用USART1将x/y坐标进行了传递。
- 关于浮点,要求“浮点:如果无FPU时,采用固定点运算,以加快速度”,这个是做到了,采用了Q1.31定点格式
// 使用Q1.31定点格式(无FPU优化)
typedef q31_t kfloat;
而这个数据类型的本质为:
/**
* @brief 32-bit fractional data type in 1.31 format.
*/
typedef int32_t q31_t;
就是采用定点数来替换浮点数。定点数比浮点数运算时间快,但精度不如浮点数。如果有FPU的情况下优先浮点数运算,没有FPU的情况下,现在这一款MCU是没有FPU的,所以它的处理是对的。
6 结论
虽然有时Deepseek也会胡说八道,答非所问,但是用它来生成代码基本还是可行的,只是要求要明确;它可以帮我们省去不少的时间,当然生成的代码往往还需要修修边,磨磨园;省下的时间我们便可将精力花在Q/R矩阵调节上。但是不是所有的平台DS生成的结果都一样的,不要所托非人,终误君生!
