Multi-Label Zero-Shot Learning with Structured Knowledge Graphs 论文笔记
个人学习笔记,写得可能比较意识流,各位斟酌食用,理解有误的恳请指正
0. Abstract
这是一个多标签零次学习任务(ML-ZSL),对一个输入预测多个unseen类标签。
引入知识图谱来描述多个标签之间的关系。
模型学习一个信息传播机制来建模seen和unseen的类标签之间的相互依赖关系。
1. Introduction
多标签分类的常见做法:
- 转换成多个不相交的二分类问题,但这样做没有建模到标签之间的联系。
- 引入标签之间的先验知识。
- 基于标签嵌入的方法,将输入图片与它们的标签注入一个隐空间,从而利用标签间的关联关系。
然而,第1、2种方法都没办法直接用到ML-ZSL上去,因为它们没办法泛化到unseen类标签上。
反倒是第三种方法通过利用语义空间的标签表达,可以比较容易的适配ML-ZSL。
虽然已经有ML-ZSL的方法提出了,但是这些方法都没有用到结构化的知识。

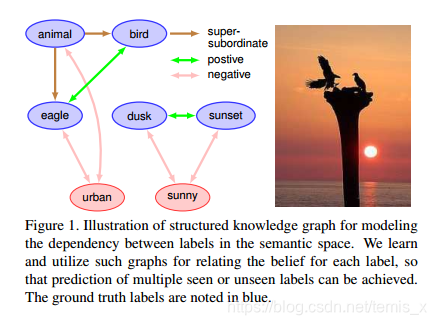

Fig.1 阐述了知识图谱如何帮助多标签的建模。
有一些工作在多标签任务上使用结构化的知识,通常做法为:
- 引入图表达,强迫标签之间有确定的关系
- 利用RNN来建模不同的标签之间的pos / neg 关系
- 通过在知识图谱中传播信息,建模标签之间的关系

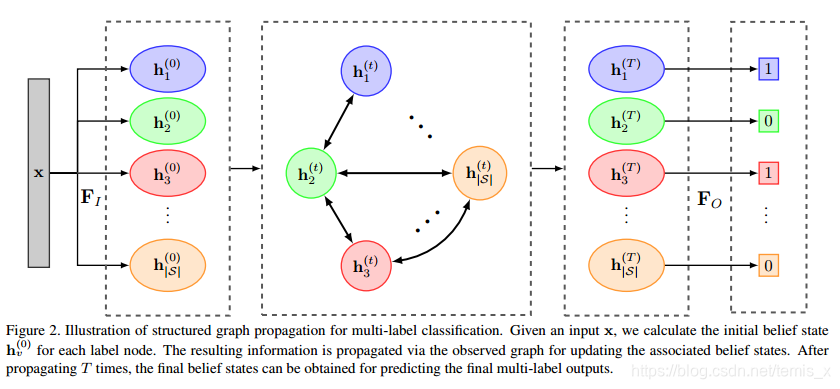

本文引入结构化的知识图谱和标签传播机制
3. Approach
3.1. Notations and Overview
D={(xi,yi)}i=1N\mathcal{D}=\left\{\left(\mathbf{x}^{i}, \mathbf{y}^{i}\right)\right\}_{i=1}^{N}D={(xi,yi)}i=1N :训练集
NNN :训练样本数
S\mathcal{S}S :训练标签集
U\mathcal{U}U :不可见标签集
训练时,yi∈{0,1}∣S∣\mathbf{y}^{i} \in\{0,1\}^{|S|}yi∈{0,1}∣S∣ ; 测试时,y~∈{0,1}∣S∣+∣U∣\tilde{\mathbf{y}} \in\{0,1\}^{|\mathcal{S}|+|\mathcal{U}|}y~∈{0,1}∣S∣+∣U∣
类的语义向量:用 distributed word embedding 表示,W={wv}v=1∣S∣+∣U∣\mathbf{W}=\left\{\mathbf{w}_{v}\right\}_{v=1}^{|\mathcal{S}|+|\mathcal{U}|}W={wv}v=1∣S∣+∣U∣ ,wv∈Rdemb\mathbf{w}_{v} \in \mathbb{R}^{d_{e m b}}wv∈Rdemb ,dembd_{e m b}demb 是word embedding的维度。在本文总使用GloVe作为word embedding,并且demb=300d_{e m b}=300demb=300 .
!
- 每个标签为一个节点,hv(t)\mathbf{h}_{v}^{(t)}hv(t) ,初始化状态为hv(0)\mathbf{h}_{v}^{(0)}hv(0) (直接从输入FI\mathbf{F}_IFI获得的)
- 节点uuu 和节点vvv 之间连接的权重为avu\mathbf{a}_{vu}avu ,由关联函数FRk\mathbf{F}_{R}^{k}FRk 产生,k表示关系的类型
- 经过TTT 步传播之后,传入输出函数FO\mathbf{F}_{O}FO 生成最后的分类概率
3.2 Structured Knowledge Graph Propagation in Neural Networks
- 输入函数 FI(x,wv)\mathbf{F}_{I}\left(\mathbf{x}, \mathbf{w}_{v}\right)FI(x,wv) ,其中x\mathbf{x}x是输入的图片特征,wv\mathbf{w}_vwv 是每个节点vvv 的Word Embedding,从而得到一个初始的状态置信度hv(0)\mathbf{h}_v^{(0)}hv(0) 。这里的FI\mathbf{F}_IFI 用神经网络来实现。
- 知识图谱的传播权重矩阵A∈R∣S∣dhid×∣S∣dhid\mathbf{A} \in \mathbb{R}^{|\mathcal{S}| d_{h i d} \times|\mathcal{S}| d_{h i d}}A∈R∣S∣dhid×∣S∣dhid ,通过邻接节点来获得每个节点的更新向量uv(t)\mathbf{u}_{v}^{(t)}uv(t) ,然后通过门限机制GRU来更新。
上面两步用数学语言来表示:
hv(0)=FI(x,wv)uv(t)=tanh(Av⊤[h1(t−1)⊤…h∣S∣(t−1)⊤]⊤)hv(t)=GRUCell(uv(t),hv(t−1))
\begin{aligned} \mathbf{h}_{v}^{(0)} &=\mathbf{F}_{I}\left(\mathbf{x}, \mathbf{w}_{v}\right)\\ \mathbf{u}_{v}^{(t)} &=\tanh \left(\mathbf{A}_{v}^{\top}\left[\mathbf{h}_{1}^{(t-1) \top} \ldots \mathbf{h}_{|S|}^{(t-1) \top}\right]^{\top}\right) \\ \mathbf{h}_{v}^{(t)} &=G R U C e l l\left(\mathbf{u}_{v}^{(t)}, \mathbf{h}_{v}^{(t-1)}\right) \end{aligned}
hv(0)uv(t)hv(t)=FI(x,wv)=tanh(Av⊤[h1(t−1)⊤…h∣S∣(t−1)⊤]⊤)=GRUCell(uv(t),hv(t−1))
GRUCell的更新过程为:
zv(t)=σ(Wzuv(t)+Uzhv(t−1)+bz)rv(t)=σ(Wruv(t)+Urhv(t−1)+br)h~v(t)=tanh(Whuv(t)+Uh(rv(t−1)⊙hv(t−1))+bh)hv(t)=(1−zv(t))⊙hv(t−1)+zv(t)⊙h~v(t)
\begin{aligned} \mathbf{z}_{v}^{(t)} &=\sigma\left(\mathbf{W}^{z} \mathbf{u}_{v}^{(t)}+\mathbf{U}^{z} \mathbf{h}_{v}^{(t-1)}+\mathbf{b}^{z}\right) \\ \mathbf{r}_{v}^{(t)} &=\sigma\left(\mathbf{W}^{r} \mathbf{u}_{v}^{(t)}+\mathbf{U}^{r} \mathbf{h}_{v}^{(t-1)}+\mathbf{b}^{r}\right) \\ \tilde{\mathbf{h}}_{v}^{(t)} &=\tanh \left(\mathbf{W}^{h} \mathbf{u}_{v}^{(t)}+\mathbf{U}^{h}\left(\mathbf{r}_{v}^{(t-1)} \odot \mathbf{h}_{v}^{(t-1)}\right)+\mathbf{b}^{h}\right) \\ \mathbf{h}_{v}^{(t)} &=\left(1-\mathbf{z}_{v}^{(t)}\right) \odot \mathbf{h}_{v}^{(t-1)}+\mathbf{z}_{v}^{(t)} \odot \tilde{\mathbf{h}}_{v}^{(t)} \end{aligned}
zv(t)rv(t)h~v(t)hv(t)=σ(Wzuv(t)+Uzhv(t−1)+bz)=σ(Wruv(t)+Urhv(t−1)+br)=tanh(Whuv(t)+Uh(rv(t−1)⊙hv(t−1))+bh)=(1−zv(t))⊙hv(t−1)+zv(t)⊙h~v(t)
其中W,U,b\mathbf{W}, \mathbf{U}, \mathbf{b}W,U,b 都是可学习的。
- 输出函数FO\mathbf{F}_{O}FO, 用全连接神经网络实现,对于每个标签节点都可以获得一个置信度ppp :
pv(t)=FO(hv(t)) p_{v}^{(t)}=\mathbf{F}_{O}\left(\mathbf{h}_{v}^{(t)}\right) pv(t)=FO(hv(t))
3.3 传播矩阵A的学习
本节阐述如何合理地将邻接节点的信息结合起来,构建A矩阵。
在A中,邻接节点的权重设为非零,不相邻的节点权重设为0。
不是为相同类型/关系的边分配相同的传播权重,而是分配产生传播权重的相同关系函数FRk\mathbf{F}_R^kFRk,其中k表示边类型,即相同类型的边有相同类型的关联函数:
avu=FRk(wv,wu)
\mathbf{a}_{v u}=\mathbf{F}_{R}^{k}\left(\mathbf{w}_{v}, \mathbf{w}_{u}\right)
avu=FRk(wv,wu)

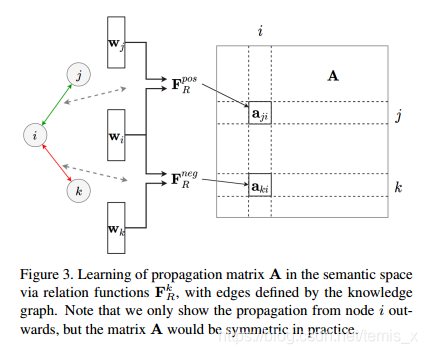

传播机制如下图:
这样,这个F函数学习了一个从语义Word Embedding空间到传播矩阵的一个映射,从而有依据地建模关联边之间依赖关系。
用在ZSL中,可以从语义空间学习可以让模型生成unseen类的类标签。
3.4 从ML到ML-ZSL
loss:binary cross-entropy(BCE)
L=1N1∣S∣∑i,v,tα(t)((yvilogpv(t)+(1−yvi)log(1−pv(t)))
\mathcal{L}=\frac{1}{N} \frac{1}{|\mathcal{S}|} \sum_{i, v, t} \alpha(t)\left(\left(y_{v}^{i} \log p_{v}^{(t)}+\left(1-y_{v}^{i}\right) \log \left(1-p_{v}^{(t)}\right)\right)\right.
L=N1∣S∣1i,v,t∑α(t)((yvilogpv(t)+(1−yvi)log(1−pv(t)))
其中,α(t)=1/(T−t+1)\alpha(t)=1 /(T-t+1)α(t)=1/(T−t+1) ,它是随着t的增加而增大的,表示越靠后的越准确,并且这个loss是把每一步t的置信度都进行加权了。
但是,测试时,只用最后步骤T的置信度pv(T)p_{v}^{(T)}pv(T) 作为输出。
对于ML-ZSL,把A扩展到A~∈R(∣S∣+∣U∣)dhid×(∣S∣+∣U∣)dhid\tilde{A} \in \mathbb{R}^{(|\mathcal{S}|+|\mathcal{U}|) d_{h i d} \times(|\mathcal{S}|+|\mathcal{U}|) d_{h i d}}A~∈R(∣S∣+∣U∣)dhid×(∣S∣+∣U∣)dhid ,编码知识图谱中unseen的类标签的关系。
那么,更新向量就变成:
uv(t)=tanh(A~v⊤[h1(t−1)⊤…h(∣S∣+∣y∣)(t−1)T⊤),∀v∈S∪U
\mathbf{u}_{v}^{(t)}=\tanh \left(\tilde{\mathbf{A}}_{v}^{\top}\left[\mathbf{h}_{1}^{(t-1) \top} \ldots \mathbf{h}_{(|S|+|y|)}^{(t-1)} T^{\top}\right), \forall v \in \mathcal{S} \cup \mathcal{U}\right.
uv(t)=tanh(A~v⊤[h1(t−1)⊤…h(∣S∣+∣y∣)(t−1)T⊤),∀v∈S∪U
输入输出函数与3.2节一致。

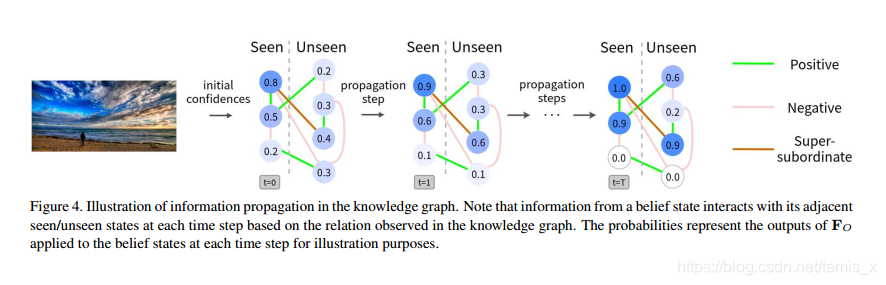

ML-ZSL传播机制如图4所示。
- 从图片拿到一个图像特征x,每个节点都将该图像特征传入一个神经网络,输出一个是否包含这个节点表示的类的概率。**(我猜测是学习一个从图像特征到Word Embedding的映射,这样unseen节点也可以学习)**这样,获得了KG每个节点的初始值。这个过程其实每个节点都是一个分类器,会不断地训练这个分类器的权重。
- 每个节点(seen和unseen)的初始值确定后,接着确定邻接矩阵A的每条边的权重:
- 从WordNet获得super-subordinate的联系
- 计算每个标签对之间的WUP相似度来确定是什么类型的关联关系,来确定使用什么类型的关联函数
- 确定关联类型之后,相同关联关系的标签对共享同一个关联函数FRk\mathbf{F}_R^kFRk ,计算A矩阵里的每个点的权重
- 确定A后,即可进行标签传播,计算出对应uv(t)\mathbf{u}_v^{(t)}uv(t),然后根据GRU门限计算出下一步的hv(t)\mathbf{h}_v^{(t)}hv(t)
- 对于每一步的hv(t)\mathbf{h}_v^{(t)}hv(t) ,都有一个由全连接网络构成的输出层(输出函数FO\mathbf{F}_OFO),输出图片中包含v代表的类的概率
- 最后对每一步每个节点的BCEloss进行加权,得到最后的loss,在反向传播回去,调整FOF_OFO (全连接层),GRUCellGRUCellGRUCell ,输入函数FI\mathbf{F}_IFI 。
总的来说,这个过程,其实是学习一个带有知识图谱的多标签分类器。
4. Experiment
4.1 Building the Knowledge Graph
Word Embedding:WordNet
标签关联类型,3种:
- super-subordinate(可以直接从WordNet提取)
- positive
- negative
对于pos、neg的标签相似度用WUP相似度计算。
在下面的实验中,KG一共有5步,即T=5.
4.2 数据集与Settings
数据集:NUS-WIDE(特别为ML-ZSL使用的)和Microsoft COCO(MS-COCO)
NUS-WIDE(网络图片数据集)
- 数量:共收集到269,648张,筛选后剩90360张图片
- 标签来自Flickr.
- 标签由1000个从网上收集的噪音标签和81个高质量的标签,分别把两个标签集命名为NUS-1000和NUS-81
- 去掉没有标签的图片
从图片中,使用ResNet-152来提取出2048-d的图像特征x。
数据集划分:
- 训练集75000张,验证集5000张,测试集10360张
MS-COCO:
- 大尺寸数据集
- 数据划分,遵循2014比赛的划分
- 82783张训练,40504张测试
- 移除没有标签的图片后,得到78081张训练图片,4000验证图片,40137张测试图片
- 标签:80个
- 同样使用ResNet-152提取2048-d的图像特征x
4.3 多标签分类任务

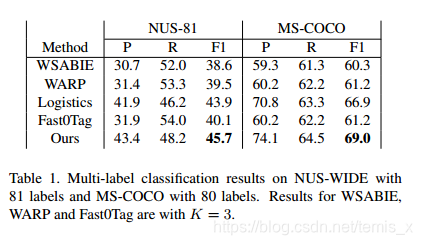

先来看ML的效果。
图片的标签tag都有排序,选择Top K的标签,这里K=3
验证集用来选一个合适的概率阈值来预测标签。
指标:precision(P)和recall(R)和F1

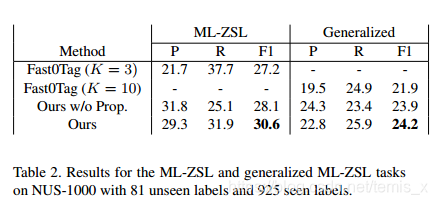

4.4 ML-ZSL and Generalized ML-ZSL
NUS-WIDE
unseen类:81个
seen:1000
