Cortex-M3/M4 不可屏蔽硬件异常处理之非法内存访问

记录使用 RT-Thread 开发 STM32F407 期间出现的硬件异常错误、排查思路及相关内容合集。

一、问题

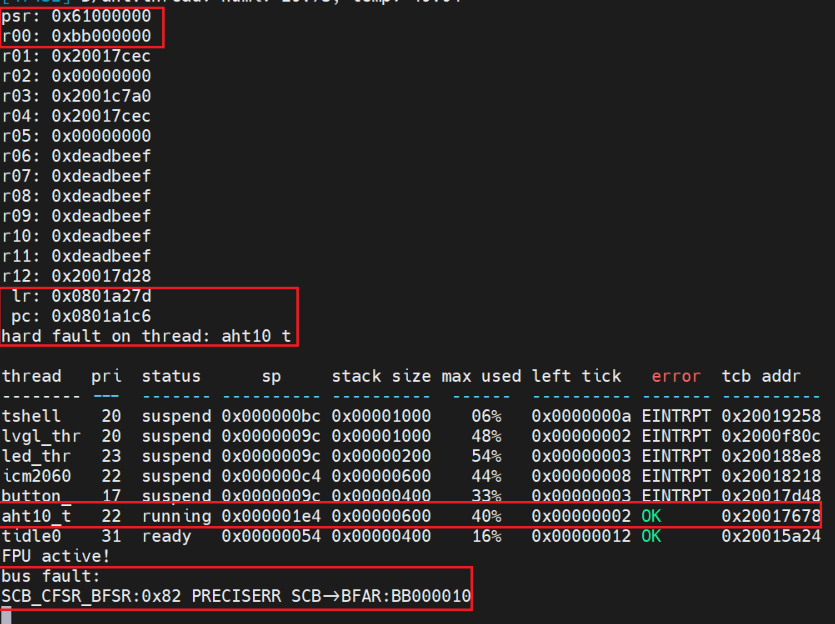

  • 报错信息

image-20240807144700943

aht10_thread栈空间余量充足排除堆栈溢出，继续根据报错信息进行排除。

  • 最后报错 bus fault：SCB_CFS_BFSR：0x82 PRECISERR SCB->BFAR：BB000010

那么SCB是什么，SCB_CFS_BFSR、SCB->BFAR又是什么？

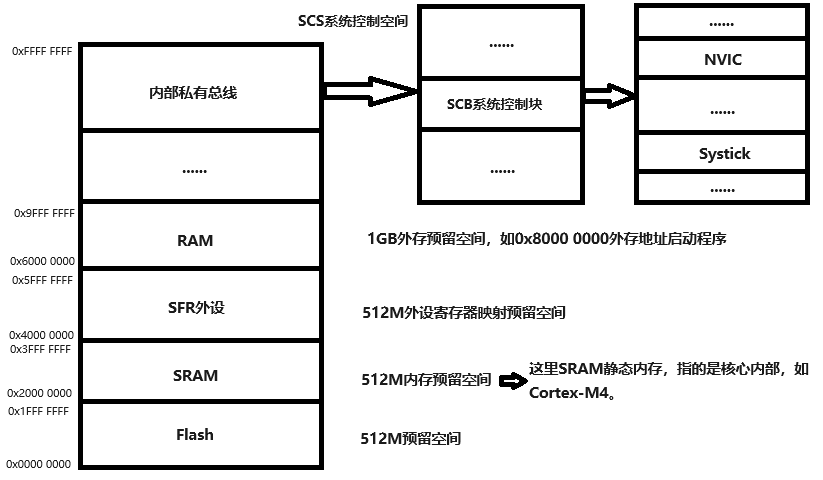

根据ARM32标准4GB内存空间分配如下，可见SBC为系统控制块其中包含了各个系统控制寄存器。

image-20240806151651562

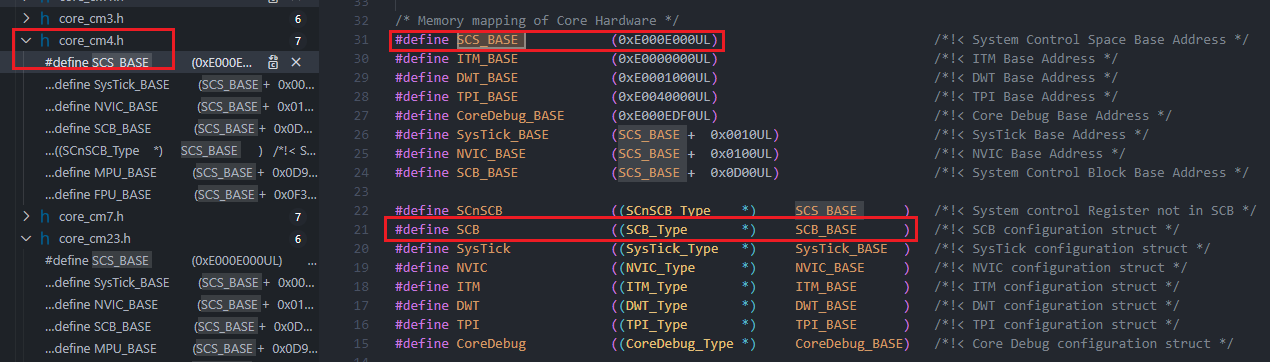

查看程序可以找到Cotex-M4的SBC基地址定义，如下：

image-20240806160708914

PRECISERR SCB->BFAR：BB000010，代表在0xBB000010内存地址出现了非法访问，显然0xBB000010不在我们所能访问的内存访问内。 --> 结论PC值指向出错指令

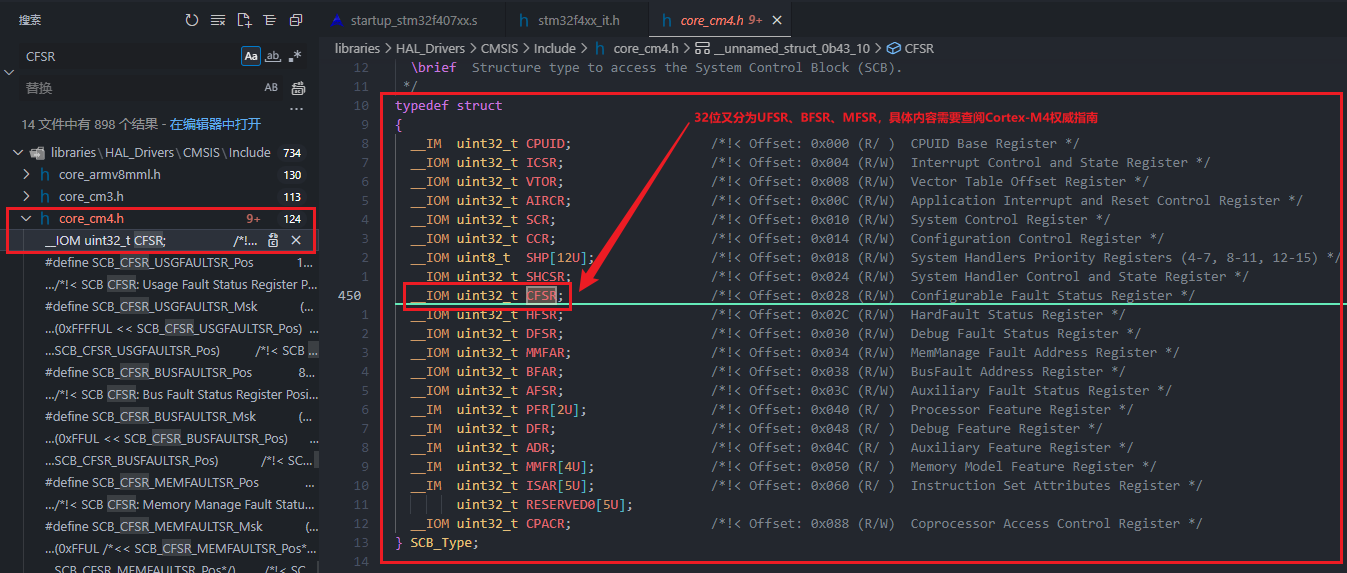

image-20240806150110024

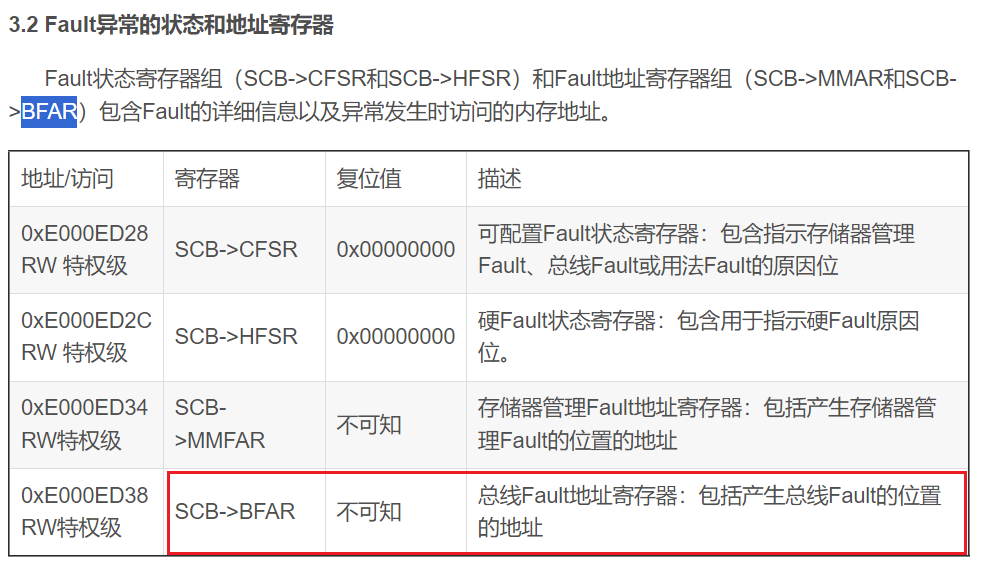

image-20240806161518623

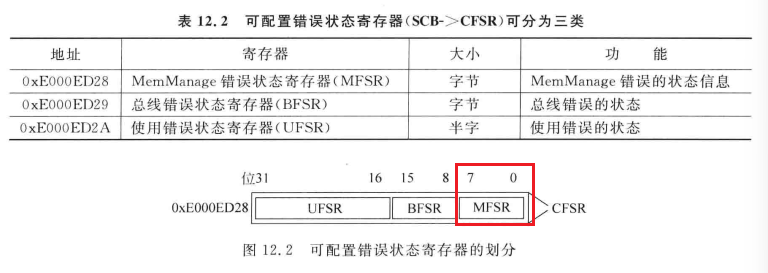

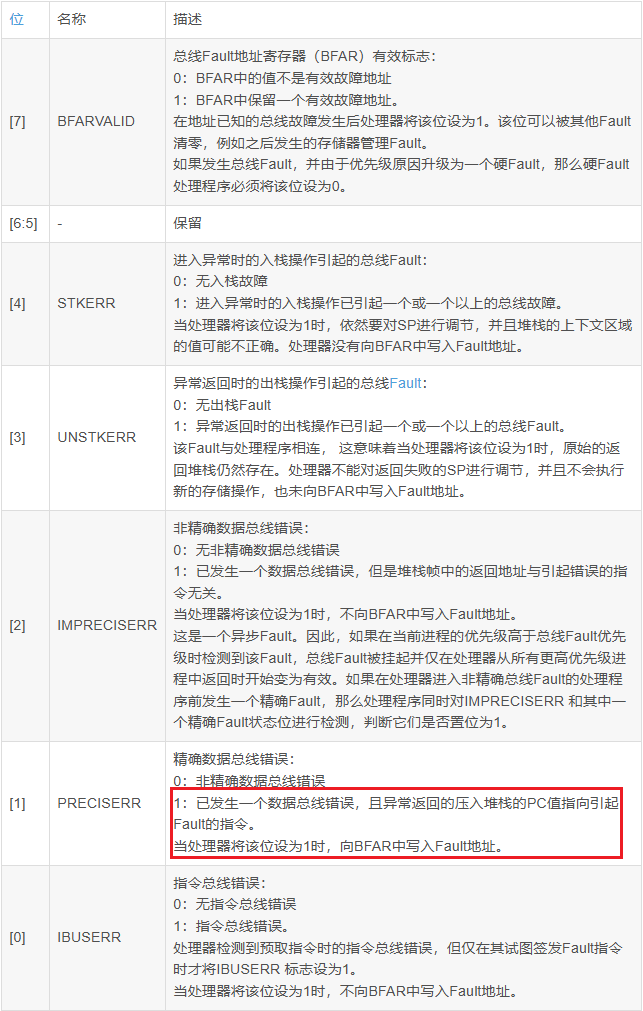

scb_cfsr_bfsr：0x82 --> 1000 0010 对应MFSR/MMFSR寄存器 --> 结论PC值指向出错指令

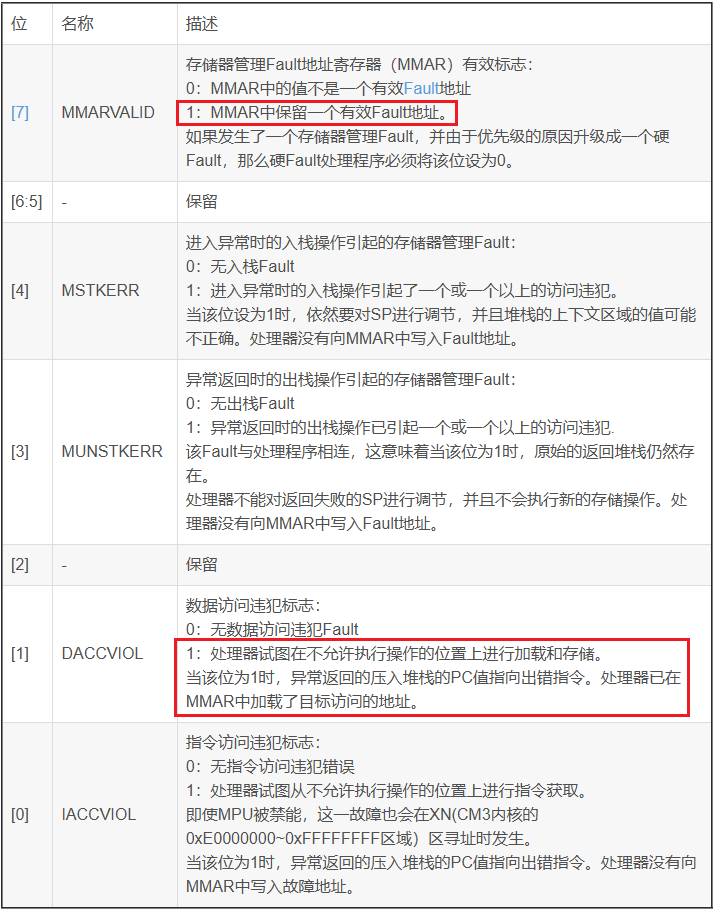

image-20240806152952878

image-20240806153852603

image-20240806161208699

  • 查看PC寄存器及LR寄存器对应内容

关闭debug编译优化等级 -O0

复现错误，但是无法单步执行到具体位置，函数反复横跳，全速运行报错才会出现。

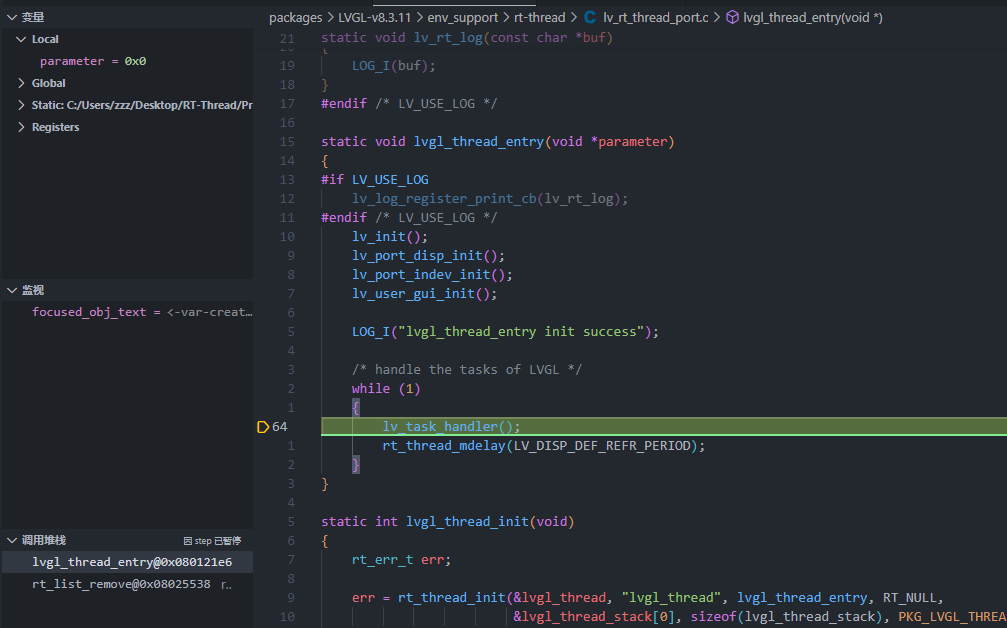

image-20240806180807209

直接根据报错信息PC寄存器和LR寄存器，查看.map映射，可以发现是在函数lv_obj_get_event_dsc期间出现错误，上级调用为event_send_code，最终能够给到应用层调用的只有lv_event_send函数，故排除一切有调用lv_event_send的地方。

lv_res_t lv_event_send(lv_obj_t * obj, lv_event_code_t event_code, void * param)；
    static lv_res_t event_send_core
