静态路由器的配置



任务目标：

       完成所有路由器的静态路由配置，所有pc都可以跨广播域进行通讯并可以ping通。

实践方法：

  1.设置pc端的IP地址

  2.设置路由器每一个端口的IP地址，并确认端口的IP的正确，不然不能进行下一步

      （display ip interface brief）--检查各个端口的IP地址是否设置正确

  3.因为路由器不认识不属于他的网段，所以首先要构建让路由器认识。

    （ip route-static 10.2.2.0 24 10.1.1.2 ）--目标网段  下一跳的端口号

  4.连接完后利用（display ip routing-table protocol static ）来检查连接的网段和下一跳是否正确。

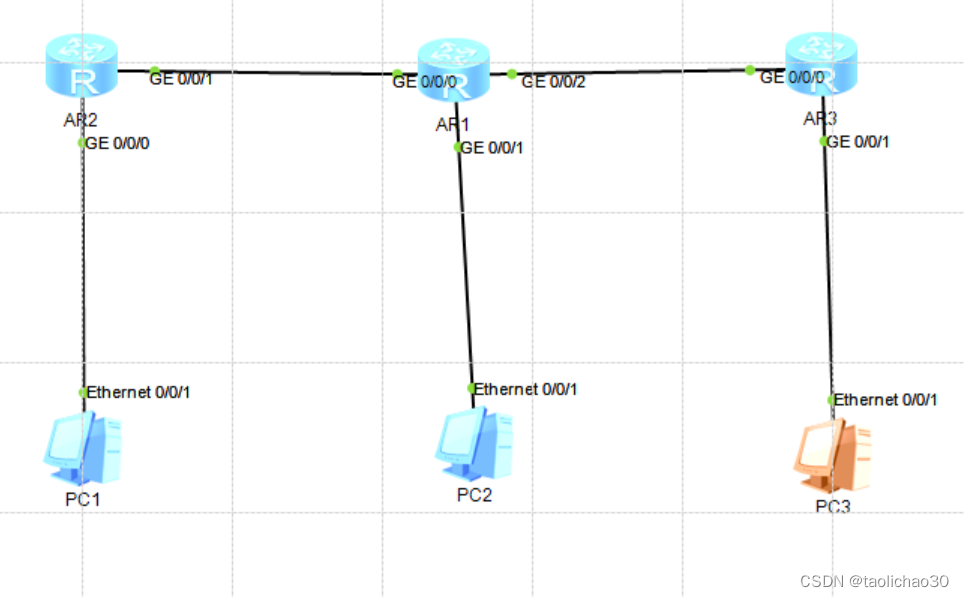

实验内容

1.配置ip

[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.2 24

[Huawei-GigabitEthernet0/0/1]ip address 12.1.1.1 30

[r2-GigabitEthernet0/0/0]ip address 12.1.1.2 30

[r2-GigabitEthernet0/0/1]ip address 192.168.2.2 24

[r2-GigabitEthernet0/0/2]ip address 23.1.1.1 30

[r3-GigabitEthernet0/0/0]ip address 23.1.1.2 30

[r3-GigabitEthernet0/0/1]ip address 192.168.3.2 24

2.连接各个网段

[Huawei]ip route-static 23.1.1.0 30 12.1.1.2

[Huawei]ip route-static 192.168.2.0 24 12.1.1.2

[Huawei]ip route-static 192.168.3.0 24 12.1.1.2

[r2]ip route-static 192.168.1.0 24 12.1.1.1

[r2]ip route-static 192.168.3.0 24 23.1.1.2

[r3]ip route-static 192.168.2.0 24 23.1.1.1

[r3]ip route-static 192.168.1.0 24 23.1.1.1

[r3]ip route-static 12.1.1.0 30 23.1.1.1

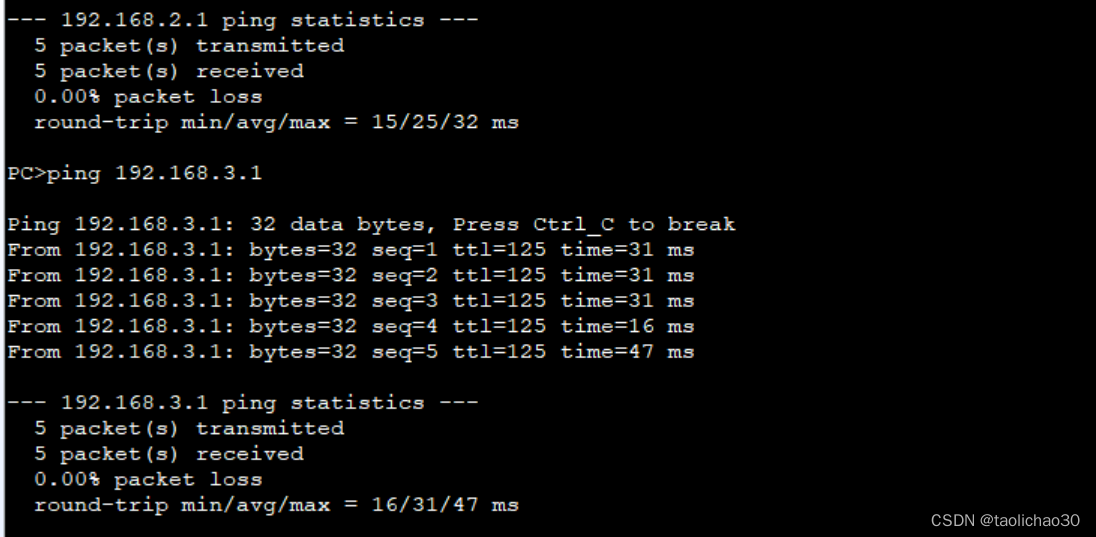

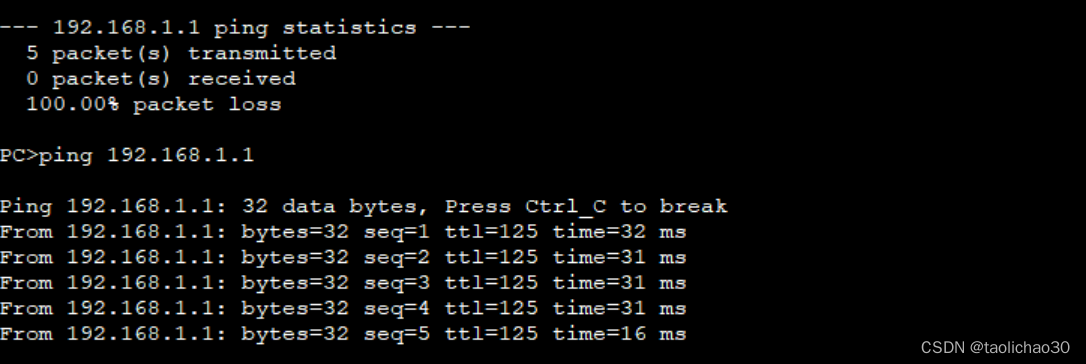

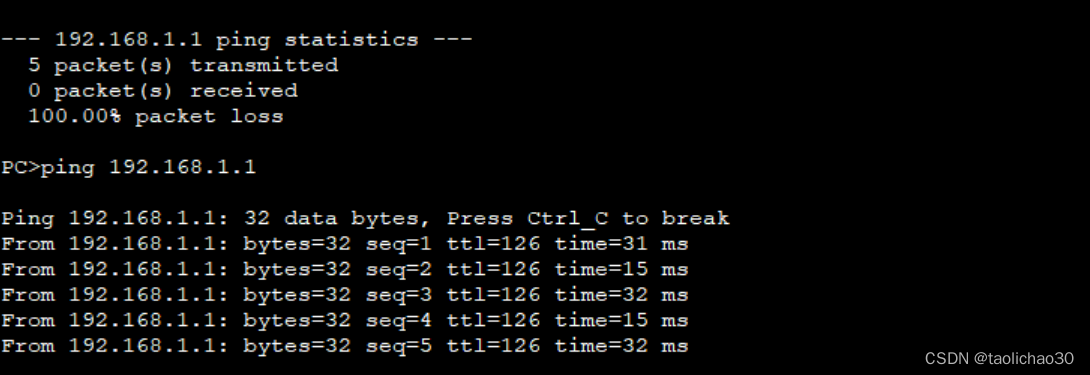

3.所有内容完成后开始测试





 实验成功
