刚开始学stateflow，网上很多地方有引用这张范例，但是对触发方式如何设置没有细说，也许是太简单了，不过对于新手，确实是个困惑，希望对大家有用。

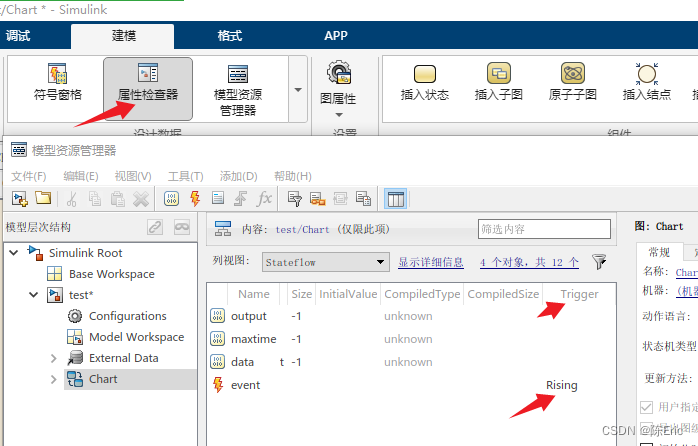

双击Chart图，进入子模块，在“建模”菜单上有个“属性检查器”就可以看到这个，并设置了。

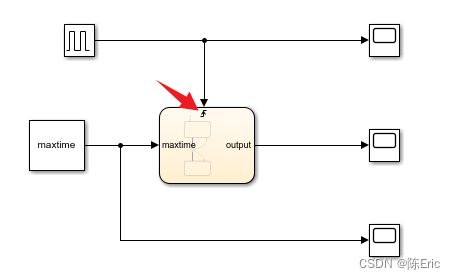

如图，为Stateflow的Chart上的边沿触发设置
