仿真模型中电机输出的角度通常乘以一个常数再减去pi/2的原因

最新推荐文章于 2024-10-02 20:15:38 发布
原创 最新推荐文章于 2024-10-02 20:15:38 发布 · 1.2k 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#其他

本文探讨了在pmsm模型的advanced设置中，rotorfluxposition参数对电机性能的影响。尽管rotortype设置为内置式，但当ldlq相等时，模型计算结果并未出现显著变化，暗示关键计算取决于特定的设定值。
AI助手已提取文章相关产品：

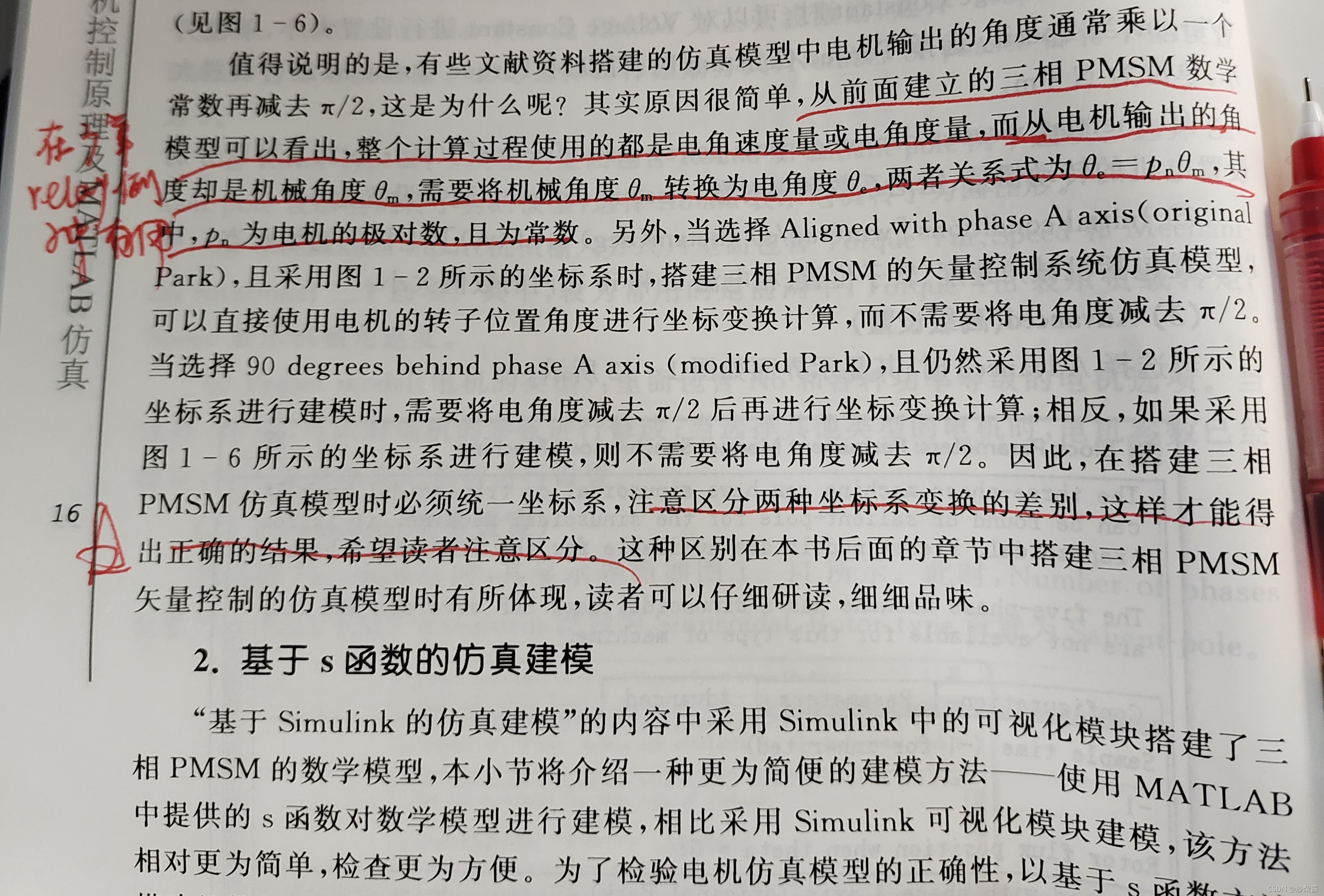

在这里插入图片描述

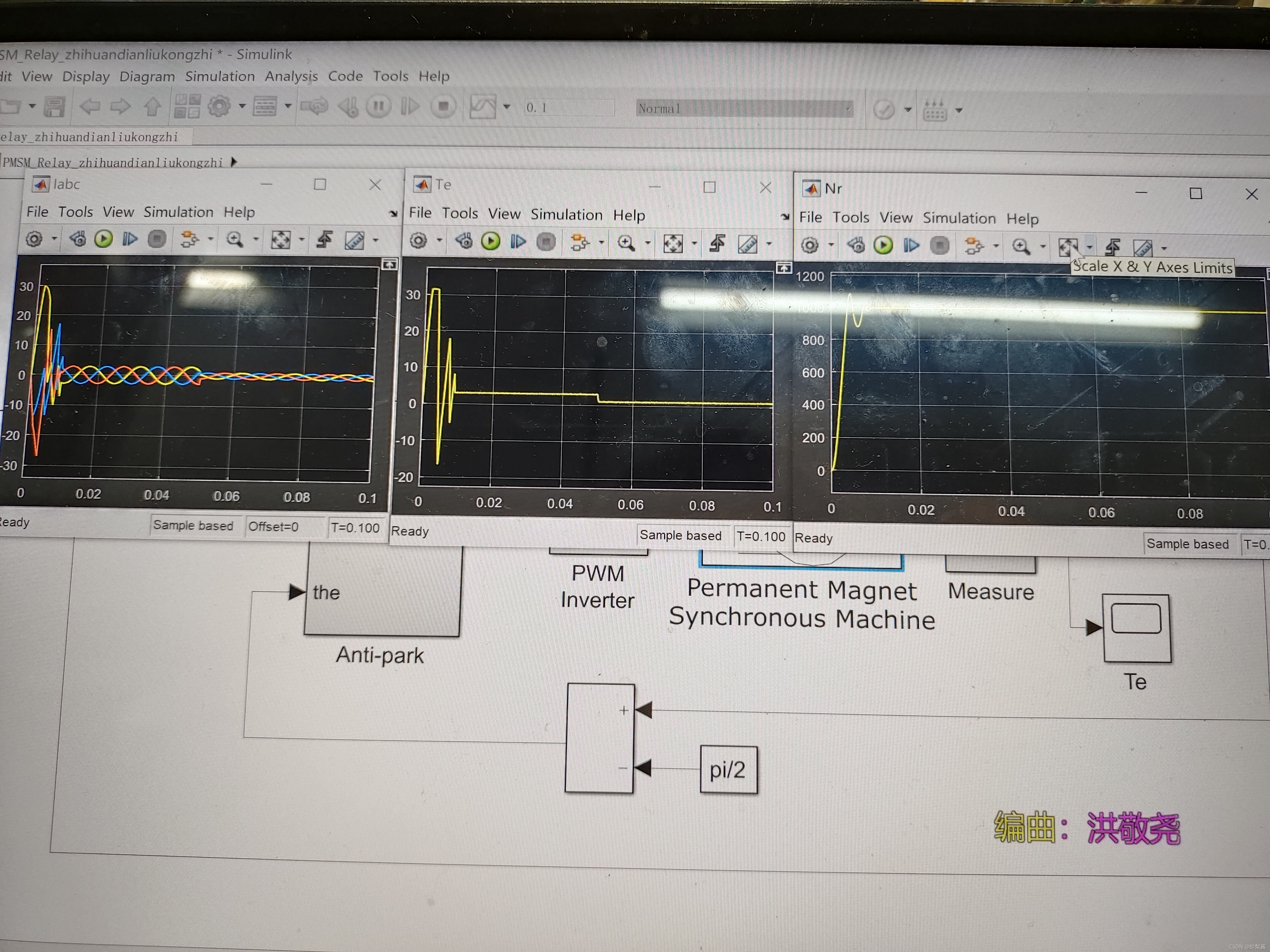

举例:用的pmsm的relay模型
在这里插入图片描述
在这里插入图片描述
pi/2区别就是在pmsm模型advanced中设置的rotor flux position
同时我发现就算rotor type设置内置式 但是只要ld lq相等 后面的结果也是没变化的 感觉是因为涉及到的计算也就是这几个设定值
