OSPF多区域实验

最新推荐文章于 2025-07-30 14:15:33 发布
最新推荐文章于 2025-07-30 14:15:33 发布
阅读量1k 收藏 13
点赞数 33
CC 4.0 BY-SA版权
文章标签： 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/tanglilan/article/details/149667466

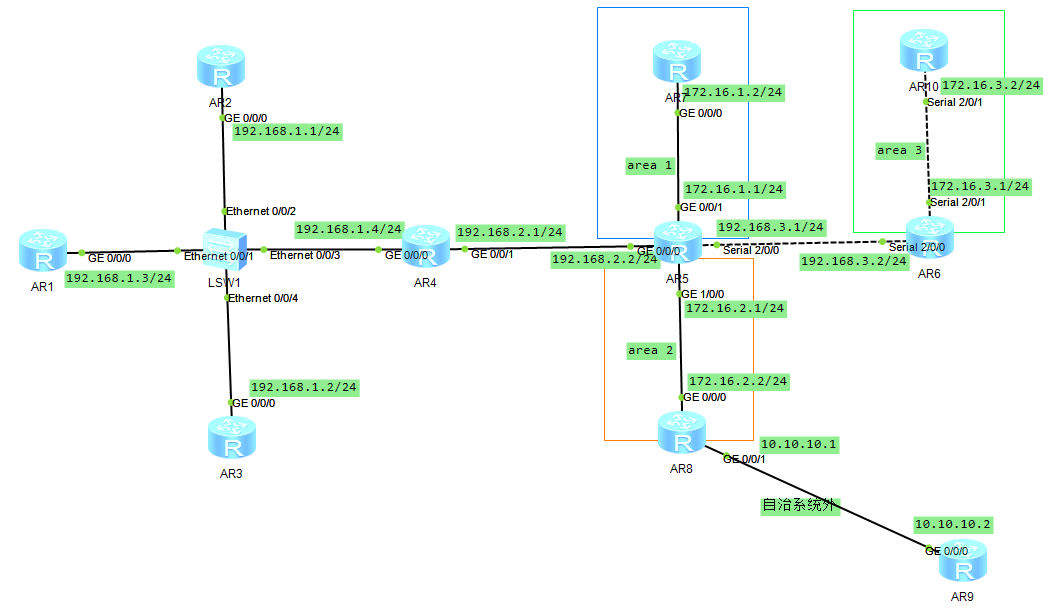

实验拓扑图：

AR1配置：

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.3 24
[Huawei-GigabitEthernet0/0/0]q
[Huawei]ospf 1 router-id 0.0.0.1
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

AR2配置：

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.1 24
[Huawei-GigabitEthernet0/0/0]q
[Huawei]ospf 1 router-id 0.0.0.2
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

AR3配置：

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.2 24
[Huawei-GigabitEthernet0/0/0]q
[Huawei]ospf 1 router-id 0.0.0.3
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

AR4配置：

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.4 24
[Huawei-GigabitEthernet0/0/0]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 192.168.2.1 24
[Huawei-GigabitEthernet0/0/1]q
[Huawei]ospf 1 router-id 0.0.0.4
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

[Huawei-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255

AR5配置：

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.2.2 24
[Huawei-GigabitEthernet0/0/0]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 172.16.1.1 24
[Huawei-GigabitEthernet0/0/1]int g1/0/0
[Huawei-GigabitEthernet1/0/0]ip address 172.16.2.1 24
[Huawei-GigabitEthernet1/0/0]int s2/0/0
[Huawei-Serial2/0/0]ip address 192.168.3.1 24

[Huawei]ospf 1 router-id 0.0.0.5
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255

[Huawei-ospf-1]area 1
[Huawei-ospf-1-area-0.0.0.1]network 172.16.1.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.1]q
[Huawei-ospf-1]area 2
[Huawei-ospf-1-area-0.0.0.2]network 172.16.2.0 0.0.0.255

AR6配置：

[Huawei]int s2/0/0
[Huawei-Serial2/0/0]ip address 192.168.3.2 24
[Huawei-Serial2/0/0]int s2/0/1
[Huawei-Serial2/0/1]ip address 172.16.3.1 24

[Huawei]ospf 1 router-id 0.0.0.6
[Huawei-ospf-1]area 3
[Huawei-ospf-1-area-0.0.0.3]network 172.16.3.0 0.0.0.255

[Huawei-ospf-1-area-0.0.0.3]q
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255

AR7配置：

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 172.16.1.2 24
[Huawei-GigabitEthernet0/0/0]q
[Huawei]ospf 1 router-id 0.0.0.7
[Huawei-ospf-1]area 1
[Huawei-ospf-1-area-0.0.0.1]network 172.16.1.0 0.0.0.255

AR8配置：

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 172.16.2.2 24
[Huawei-GigabitEthernet0/0/0]q
[Huawei]ospf 1 router-id 0.0.0.8
[Huawei-ospf-1]area 2
[Huawei-ospf-1-area-0.0.0.2]network 172.16.2.0 0.0.0.255

[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 10.10.10.1 24
[Huawei-GigabitEthernet0/0/1]q
[Huawei]ip route-static 20.20.20.0 24 10.10.10.2

[Huawei]ospf 1
[Huawei-ospf-1]import-route static cost 1000 type 1

AR9配置：

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 10.10.10.2 24
[Huawei-GigabitEthernet0/0/0]q
[Huawei]int loopback 0
[Huawei-LoopBack0]ip address 20.20.20.20 24
[Huawei-LoopBack0]q
[Huawei]ip route-static 0.0.0.0 0 10.10.10.1

AR10配置：

[Huawei]int s2/0/1
[Huawei-Serial2/0/1]ip address 172.16.3.2 24
[Huawei-Serial2/0/1]q
[Huawei]ospf 1 router-id 0.0.0.10
[Huawei-ospf-1]area 3
[Huawei-ospf-1-area-0.0.0.3]network 172.16.3.0 0.0.0.255

汇总配置（AR5配置）：

[Huawei]ospf 1
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]abr
[Huawei-ospf-1-area-0.0.0.0]abr-summary 192.168.0.0 255.255.0.0
