动态路由 rip 实验复习

实验

一、使用要求：

思路：

1.既然没有指定IP地址给我们划分那我们就自己指定(注意一些专用地址不可以使用如127.0.0.1)

2.既然是使用动态路由协议。那只要是使用同一协议的路由器可以访问任意一条此协议内宣告的路条目

3.未宣告路由可以使用静态去访问

4.为了保证更新安全，可以做接口认证

5.可以减小协议发送更新包的间隔时间来加快收敛

二、使用 rip 协议完成配置

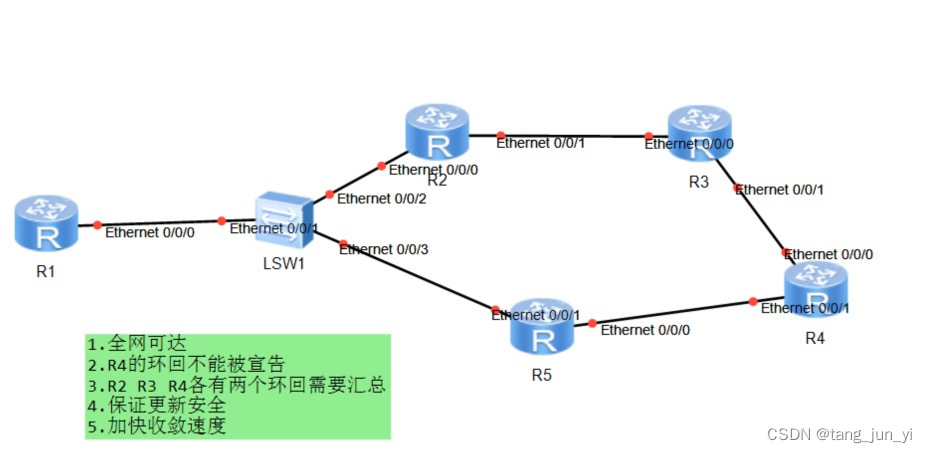

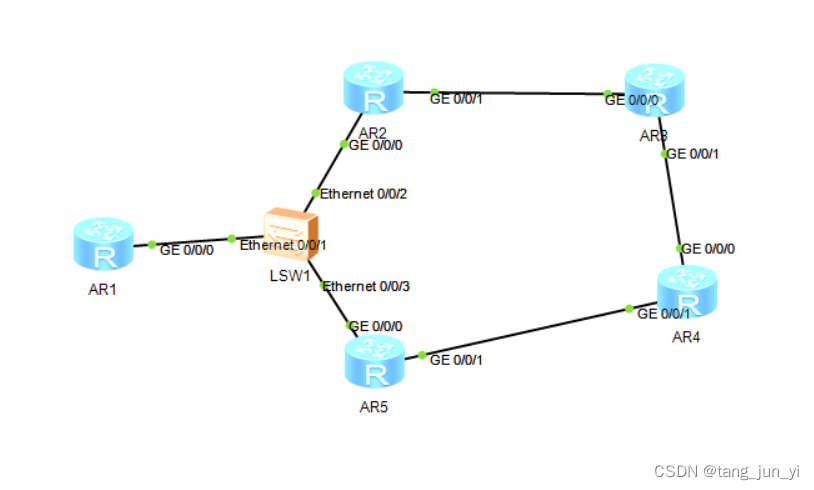

画图：

1.指定IP及配置：R1-R5l链路及环回

[r1-GigabitEthernet0/0/0]ip add 125.0.0.1 25

[r2-GigabitEthernet0/0/0] ip add 125.0.0.2 25
[r2-GigabitEthernet0/0/1]ip add 23.0.0.1 25
[r2-LoopBack0]ip add 192.168.2.1 25
[r2-LoopBack1]ip add 192.168.2.129 25

[r3-GigabitEthernet0/0/0]ip add 23.0.0.2 25
[r3-GigabitEthernet0/0/1]ip add 34.0.0.1 25
[r3-LoopBack0]ip add 192.168.3.1 25
[r3-LoopBack1]ip add 192.168.3.129 25

[r4-GigabitEthernet0/0/0]ip add  34.0.0.2 25
[r4-GigabitEthernet0/0/1]ip add 45.0.0.1 25
[r4-LoopBack0]ip add 192.168.4.1 25
[r4-LoopBack1]ip add 192.168.4.129 25

[r5-GigabitEthernet0/0/0]ip add 125.0.0.3 25
[r5-GigabitEthernet0/0/1]ip add 45.0.0.2 25

2.起RIP协议及宣告路由

[r1]rip 1
[r1-rip-1]version 2
[r1-rip-1]network 125.0.0.0

[r2]rip 1
[r2-rip-1]version 2
[r2-rip-1]network 125.0.0.0
[r2-rip-1]network 23.0.0.0
[r2-rip-1]network 192.168.2.0

[r3]rip 1
[r3-rip-1]version 2
[r3-rip-1]network 23.0.0.0
[r3-rip-1]network 34.0.0.0
[r3-rip-1]network 192.168.3.0

[r4]rip 1
[r4-rip-1]version 2
[r4-rip-1]network 34.0.0.0
[r4-rip-1]network 45.0.0.0

[r5]rip 1
[r5-rip-1]version 2
[r5-rip-1]network 45.0.0.0
[r5-rip-1]network 125.0.0.0

3.写静态保证R4可以被访问

在路由器R1R2R3R5上写这两条静态

ip route-static 192.168.4.0 24 34.0.0.2
ip route-static 192.168.4.0 24 45.0.0.1

4.做接口认证

在路由器R1R2R3R4R5相邻接口上写

R1R2R5之间的认证

[r1-GigabitEthernet0/0/0]rip authentication-mode simple cipher huawei

[r2-GigabitEthernet0/0/0]rip authentication-mode simple cipher huawei

[r5-GigabitEthernet0/0/0]rip authentication-mode simple cipher huawei

R2R3之间的认证
[r2-GigabitEthernet0/0/1]rip authentication-mode simple cipher huawei

[r3-GigabitEthernet0/0/0]rip authentication-mode simple cipher huawei
R3R4之间的认证
[r3-GigabitEthernet0/0/1]rip authentication-mode simple cipher huawei

[r4-GigabitEthernet0/0/0]rip authentication-mode simple cipher huawei
R4R5 之间的认证
[r4-GigabitEthernet0/0/1]rip authentication-mode simple cipher huawei
[r5-GigabitEthernet0/0/1]rip authentication-mode simple cipher huawei

5.减小协议发送更新包的间隔时间

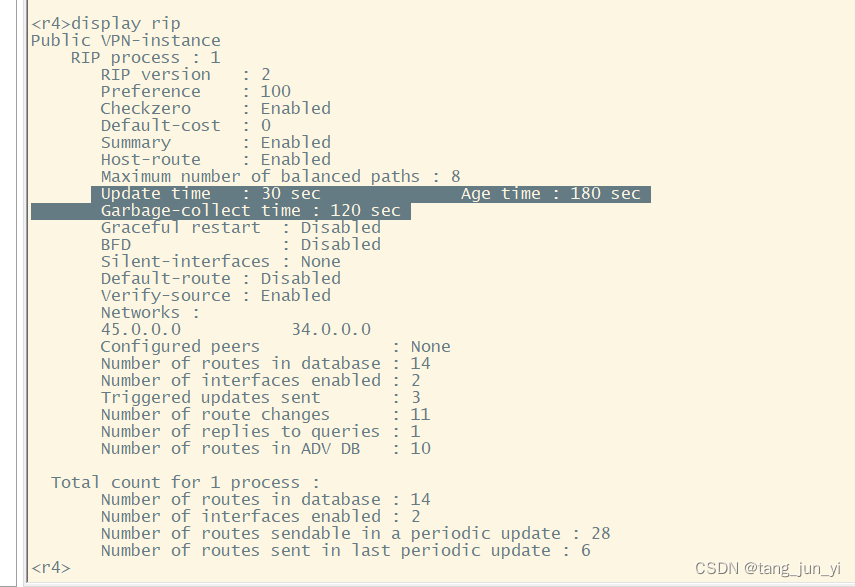

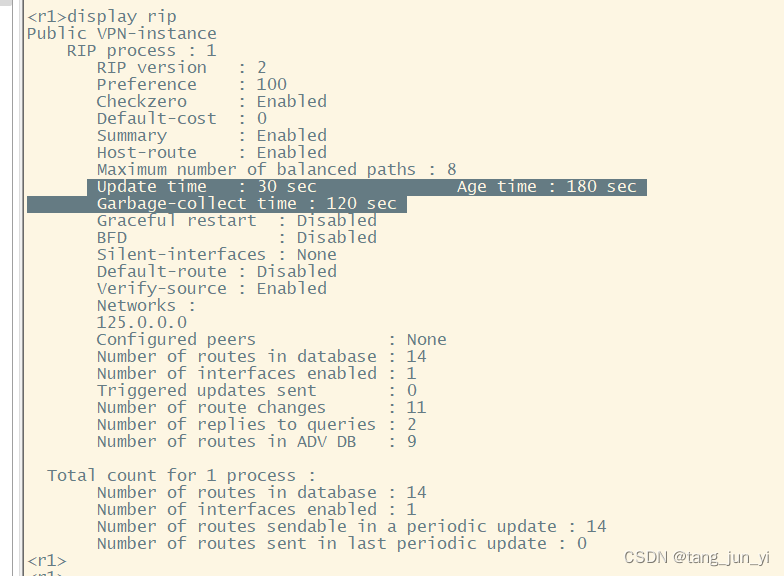

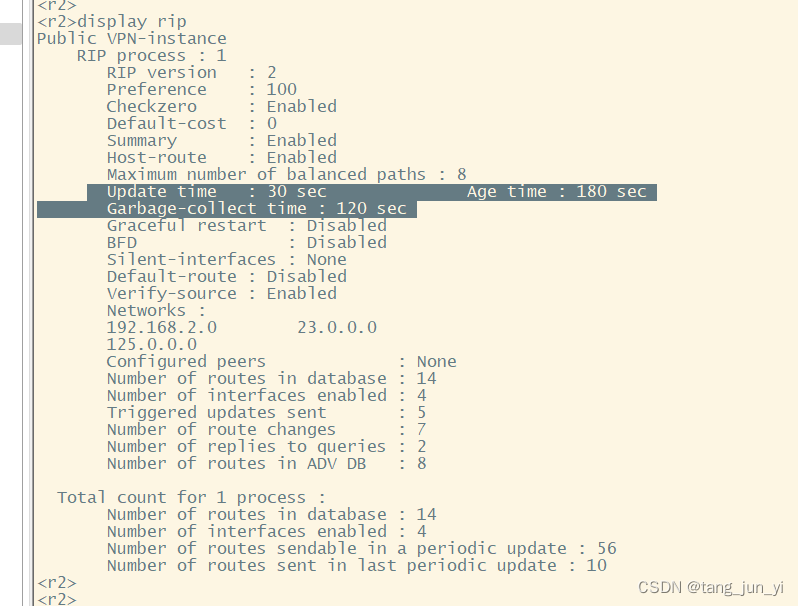

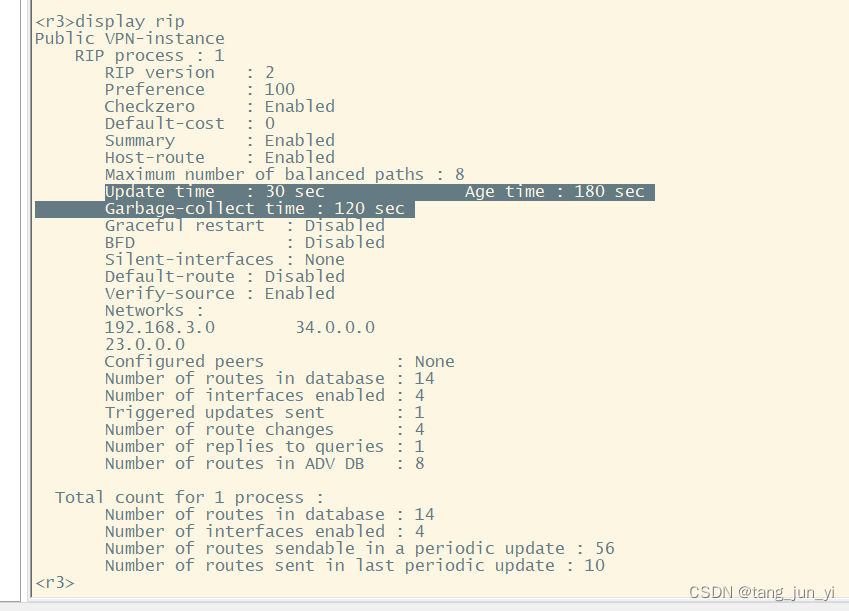

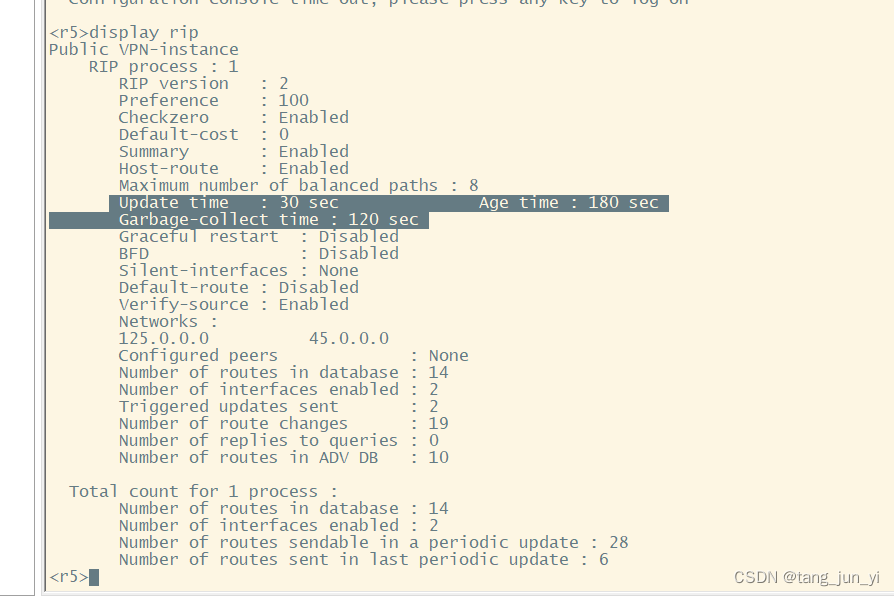

看一下现在的更新时间

在路由器R1R2R3R5上写这条命令    timers rip 15 90 60

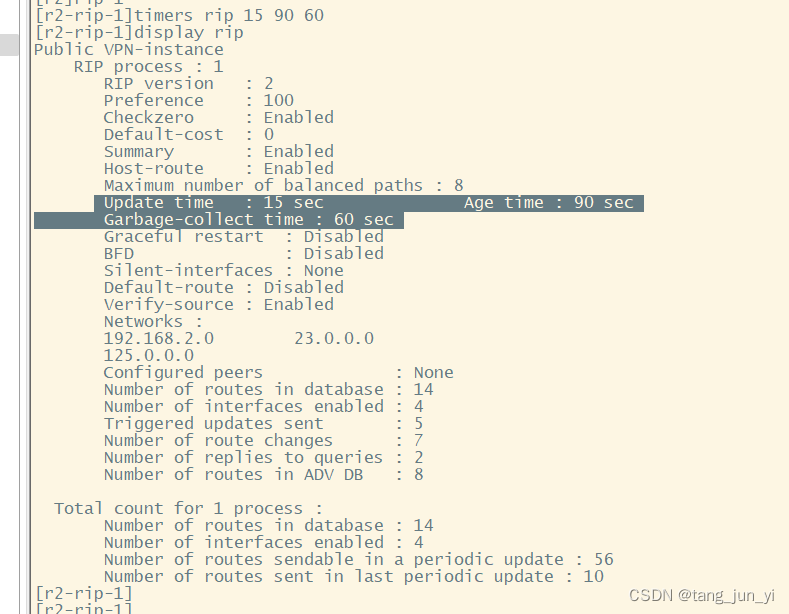

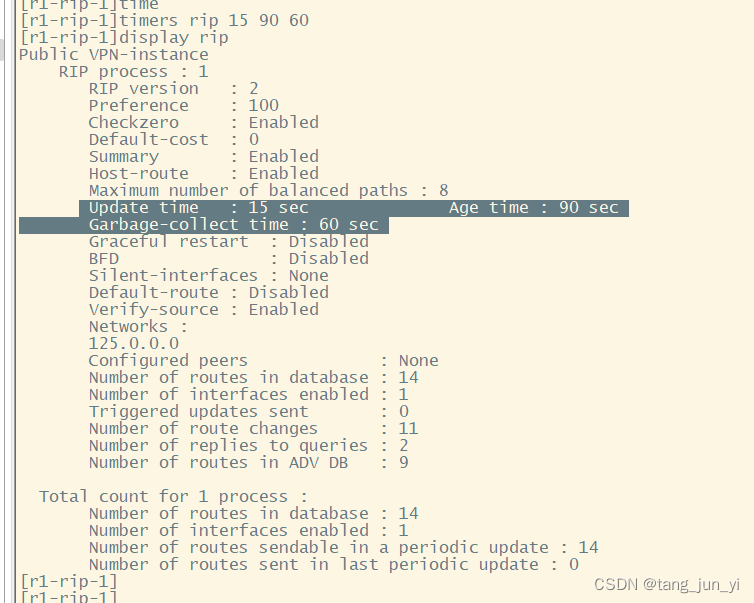

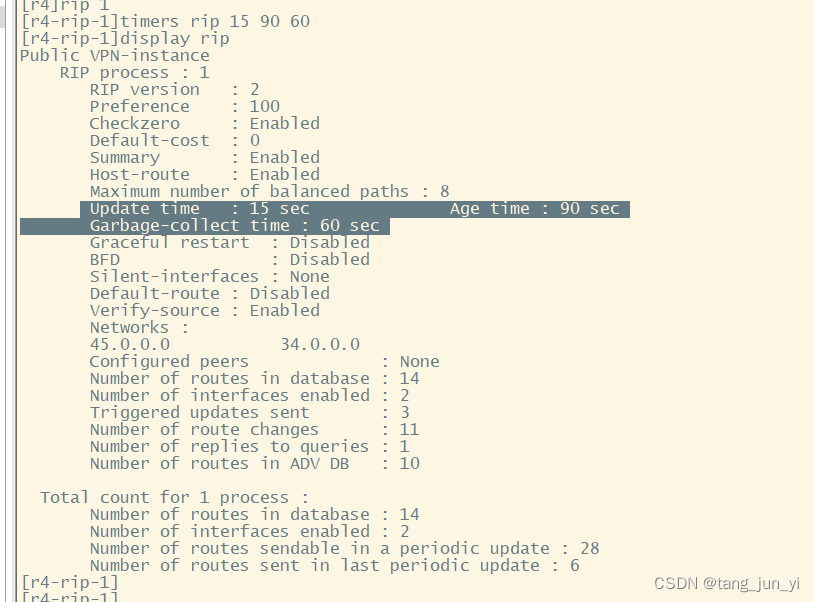

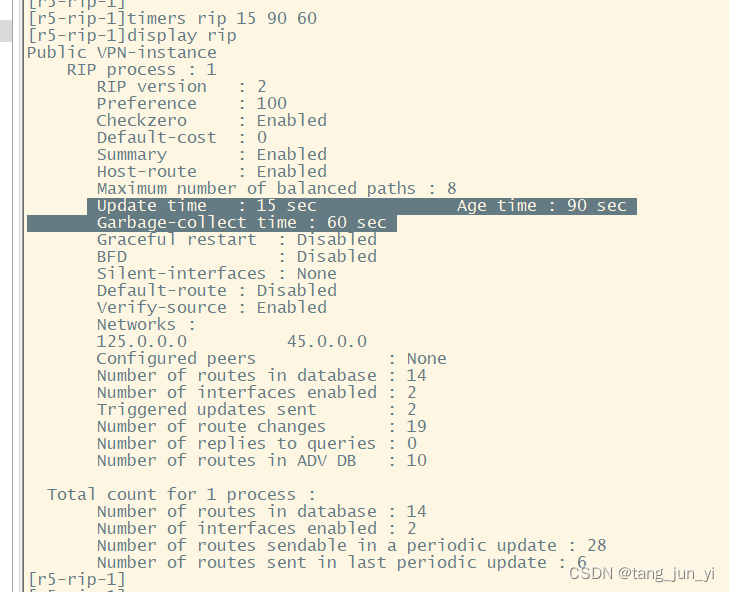

执行之后

三、结果

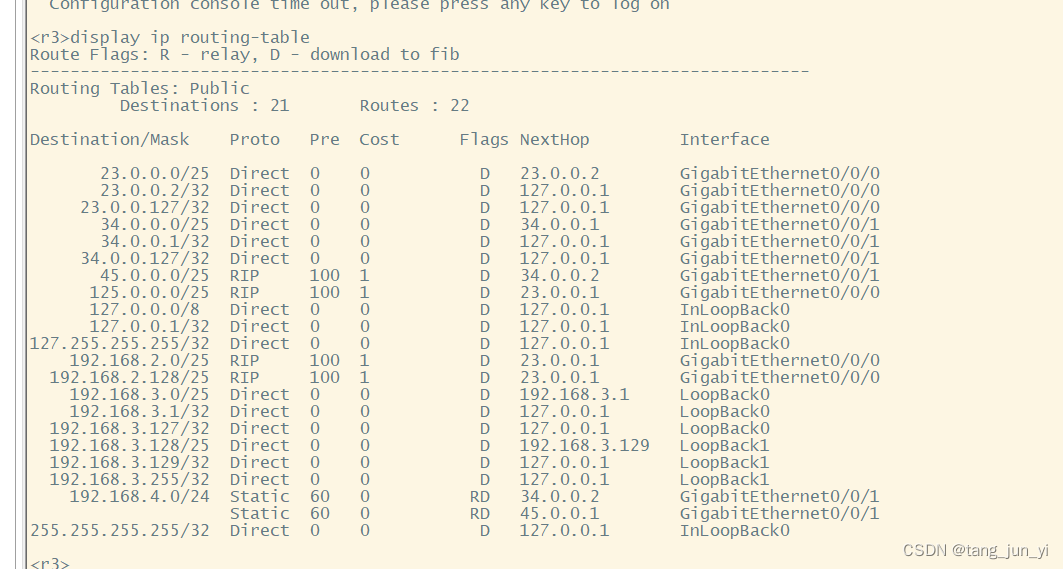

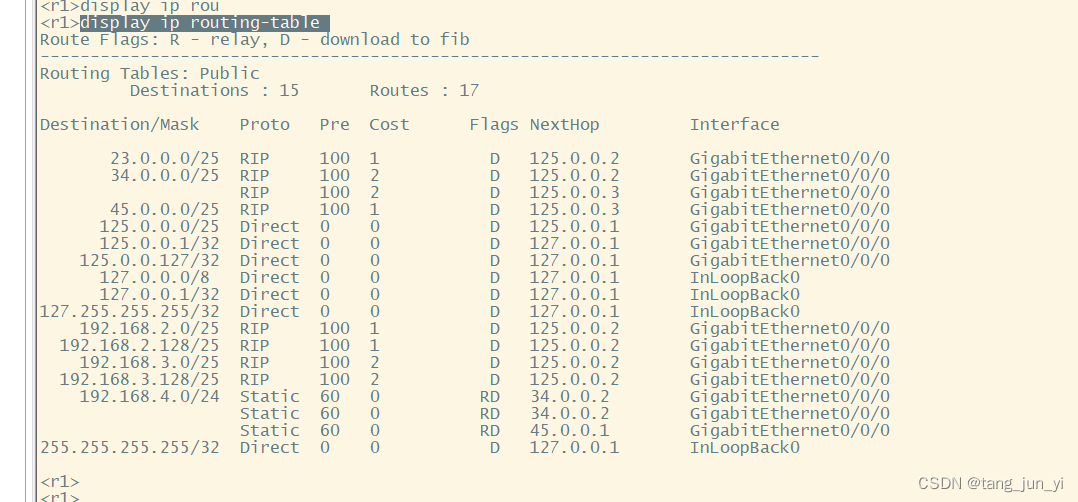

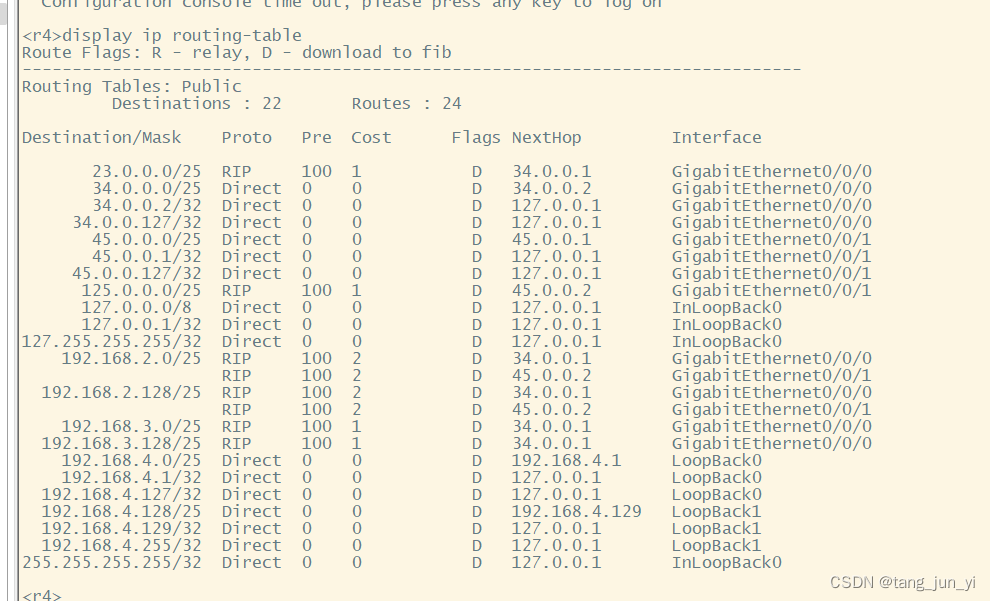

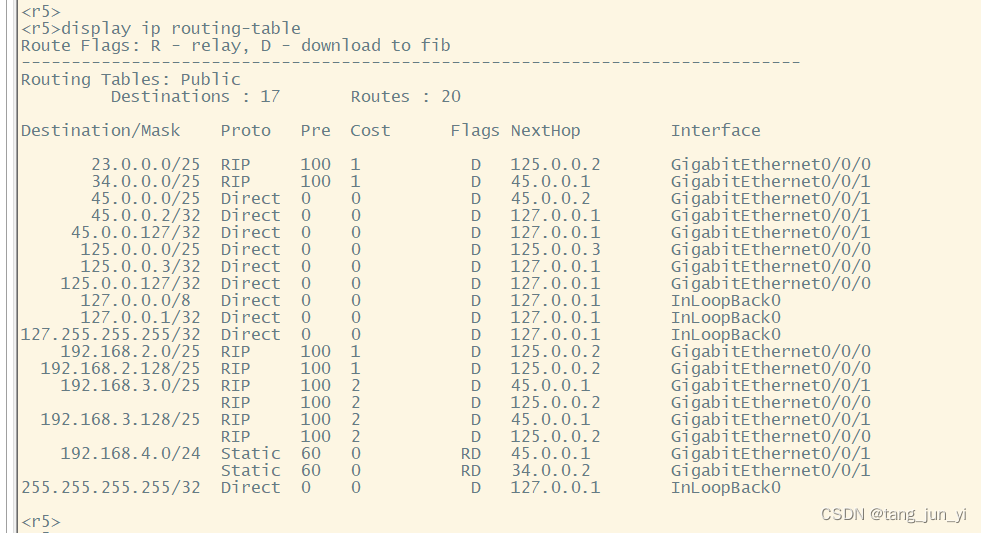

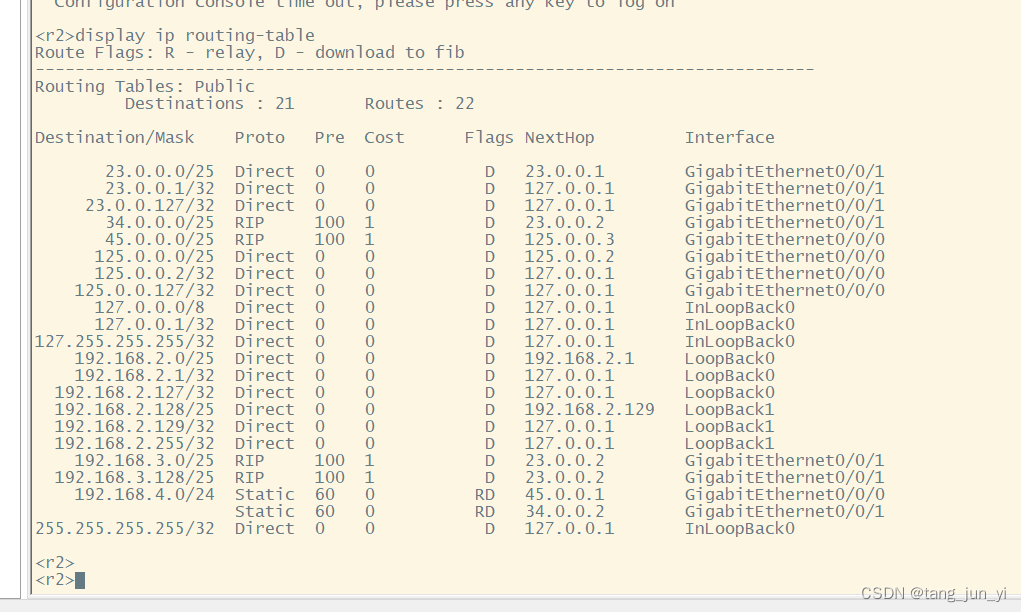

1.查看R1-R5的路由表

2.验证

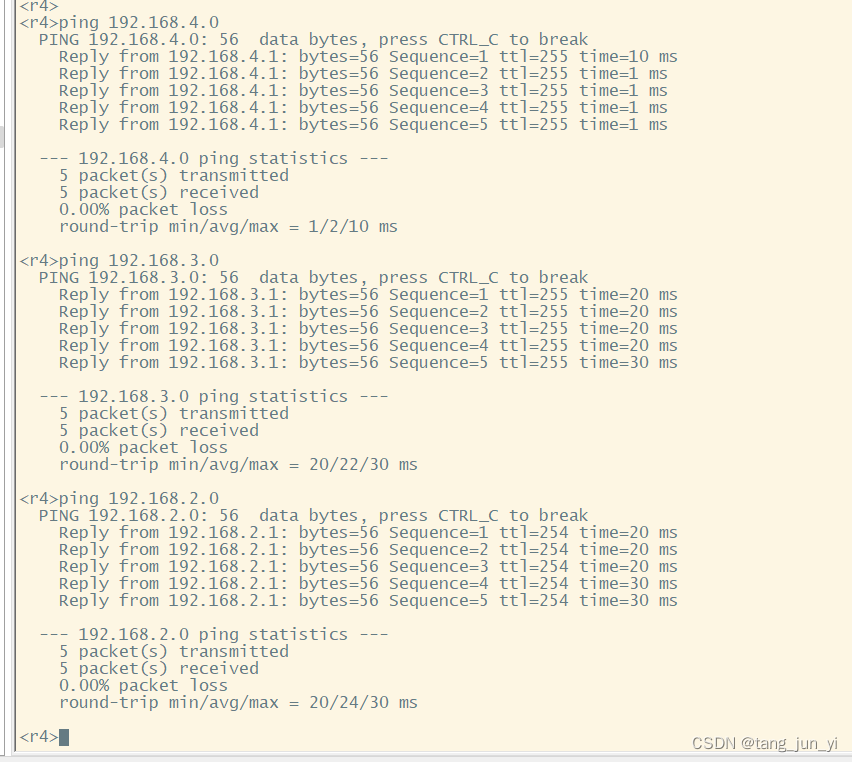

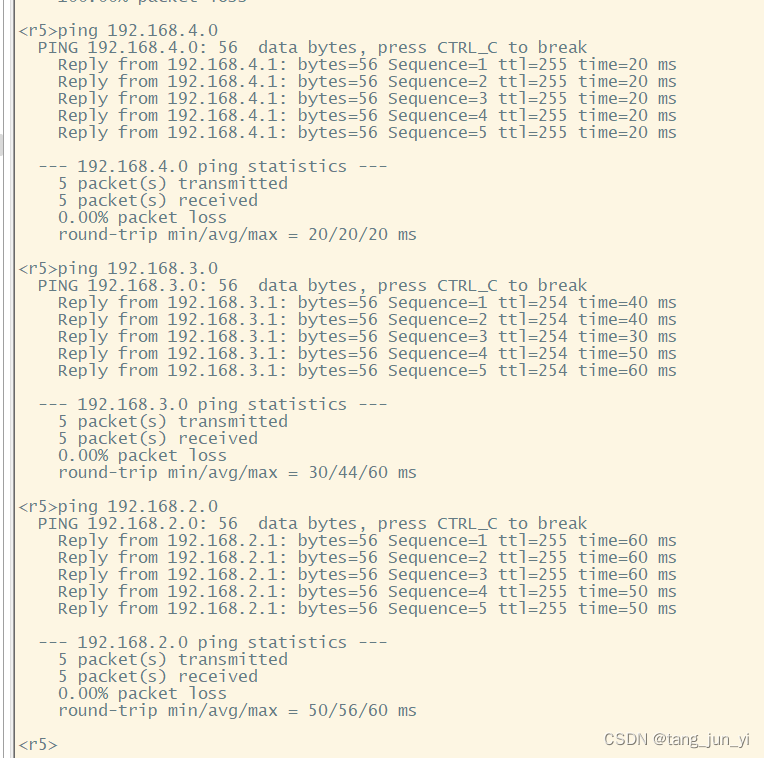

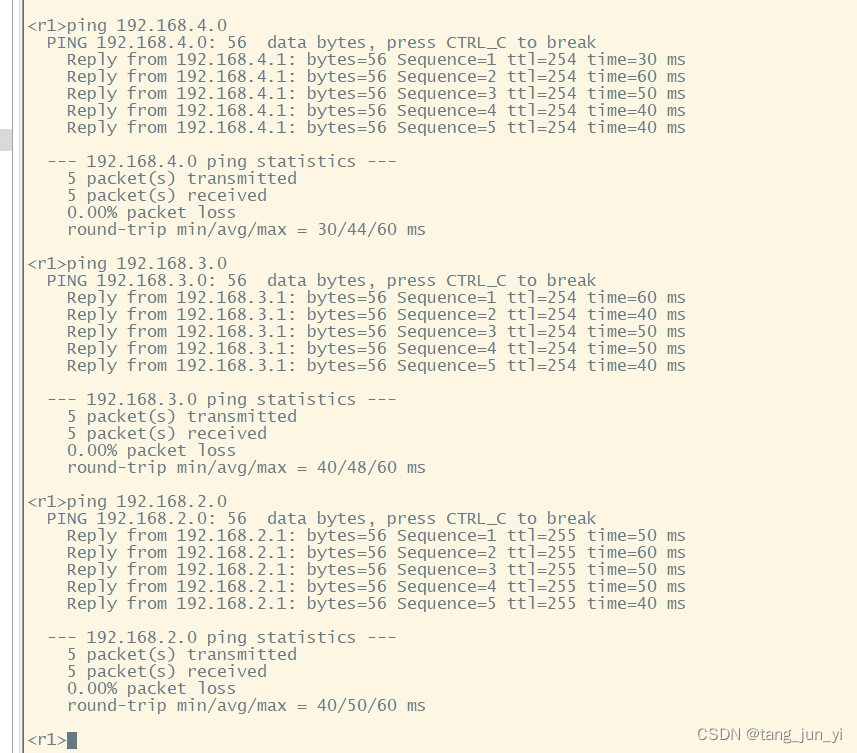

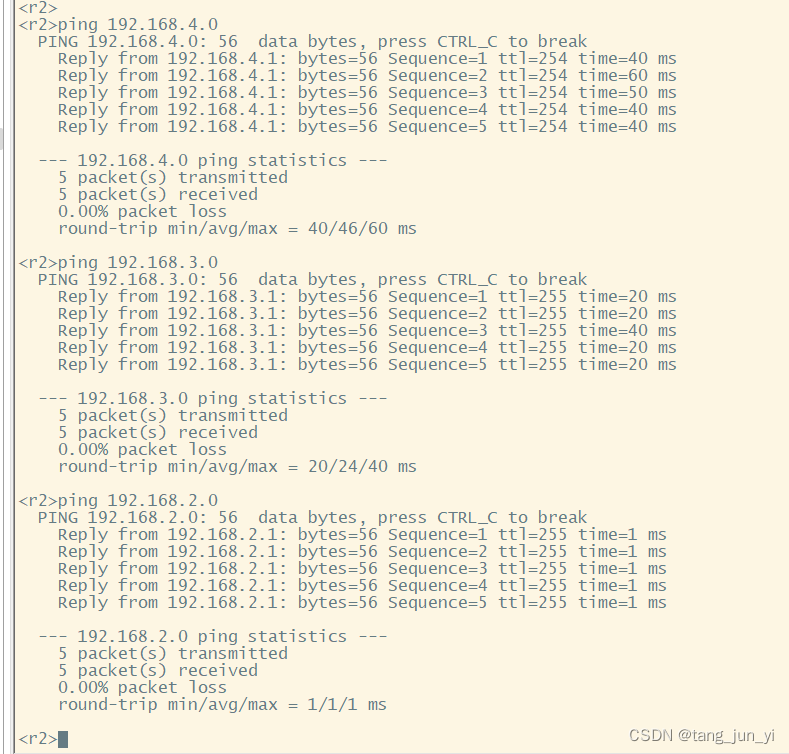

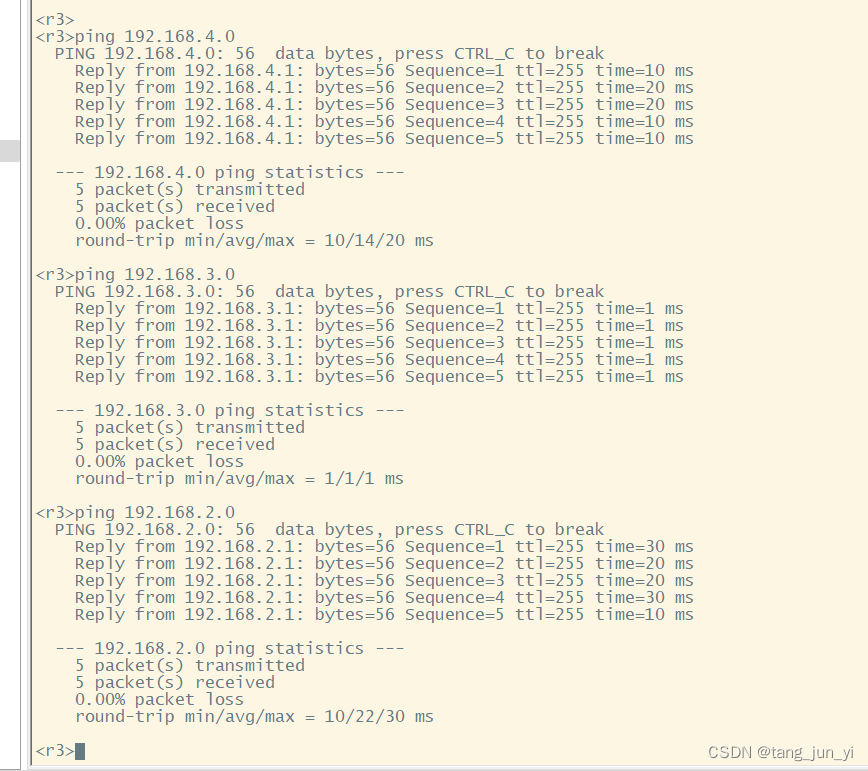

用R1-R5pingR2R3R4环回     证明R1-R5能访问R2R3R4

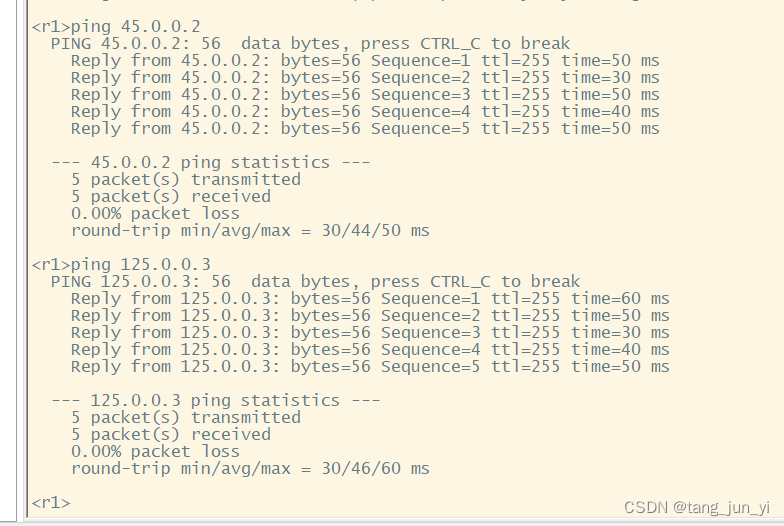

用R1pingR5          证明R1和R5能相互访问
